Скольжение поворотный плуг (многофункциональный быстросъёмное устройство) — HITACHI LX70-3

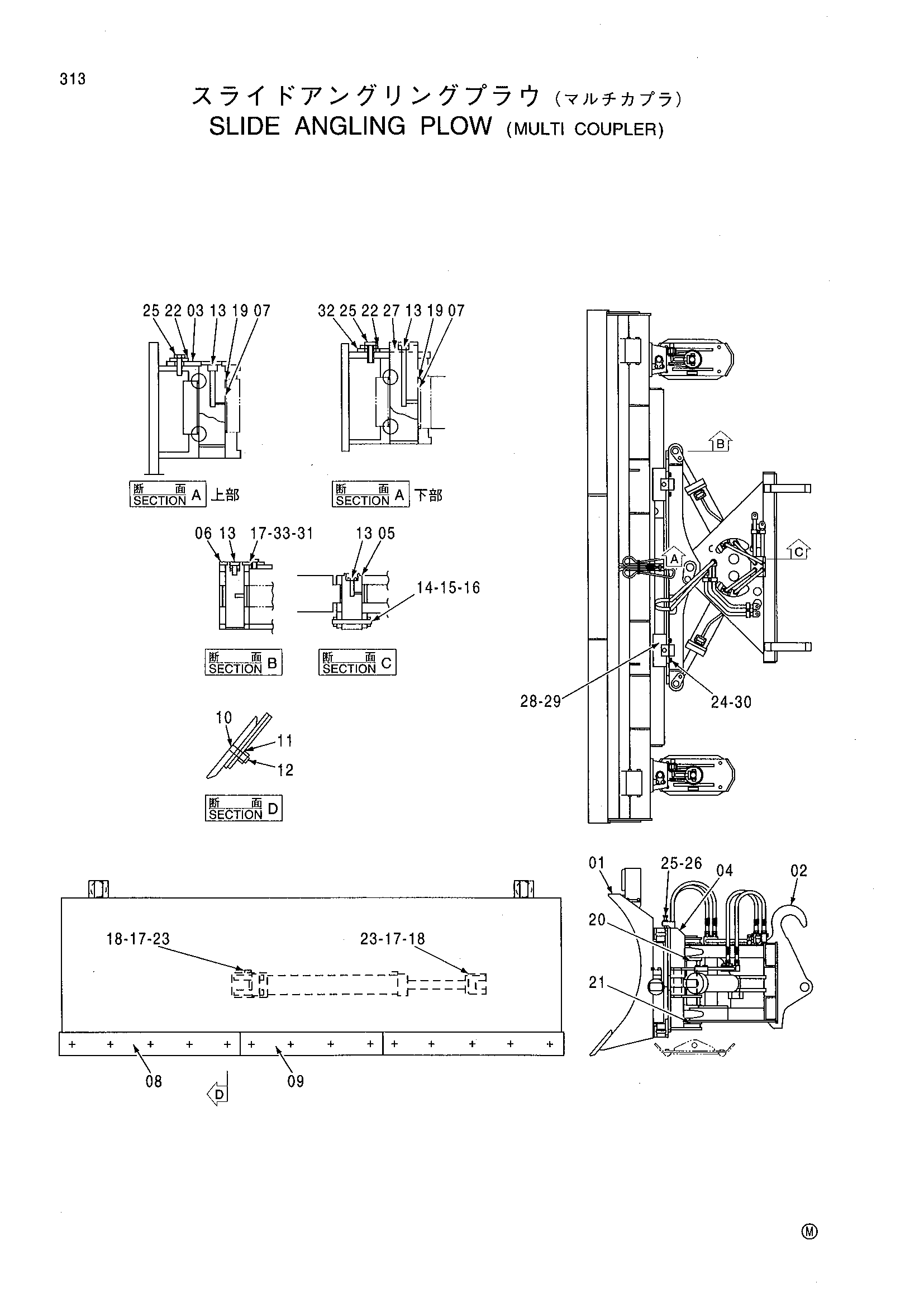

Заводская схема «Скольжение поворотный плуг (многофункциональный быстросъёмное устройство)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4376733 | Отвал | 1 |
| 02 | 4464667 | Опора | 1 |
| 03 | 4274413 | Палец | 1 |
| 04 | 4376735 | Опора | 1 |
| 05 | 4314128 | Палец | 2 |
| 06 | 4376736 | Палец | 2 |
| 07 | 4283106 | Втулка | 2 |
| 08 | 3070109 | Куттинг-едге | 2 |
| 09 | 3075716 | Куттинг-едге | 1 |
| 10 | 4184865 | Болт плуг | 14 |
| 11 | 4018545 | Шайба | 14 |
| 12 | 4184822 | Гайка | 14 |
| 13 | J75481 | Пресс-маслёнка | 6 |
| 14 | J219084 | Пружинная шайба | 2 |
| 15 | 4184822 | Гайка | 2 |
| 16 | 4465077 | Болт | 2 |
| 17 | J901230 | Болт | 4 |
| 18 | J222014 | Шайба | 2 |
| 19 | 4360822 | Уплотнение | 4 |
| 20 | 4274424 | Регулировочная шайба | 2 |
| 21 | 4274425 | Регулировочная шайба | 2 |
| 22 | 4376737 | Проставка | 2 |
| 23 | 4333090 | Палец | 2 |
| 24 | J901640 | Болт | 10 |
| 25 | 4463278 | Болт | 2 |
| 26 | J950016 | Гайка | 2 |
| 27 | 4376738 | Палец | 1 |
| 28 | 4376740 | Направляющая | 2 |
| 29 | 4376741 | Подшипник | 4 |
| 30 | A590116 | Плоская шайба | 8 |
| 31 | 4376742 | Шайба | 2 |
| 32 | 4376743 | Фиксатор | 1 |
| 33 | J222014 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
