Гидроцилиндр — HITACHI LX70-3

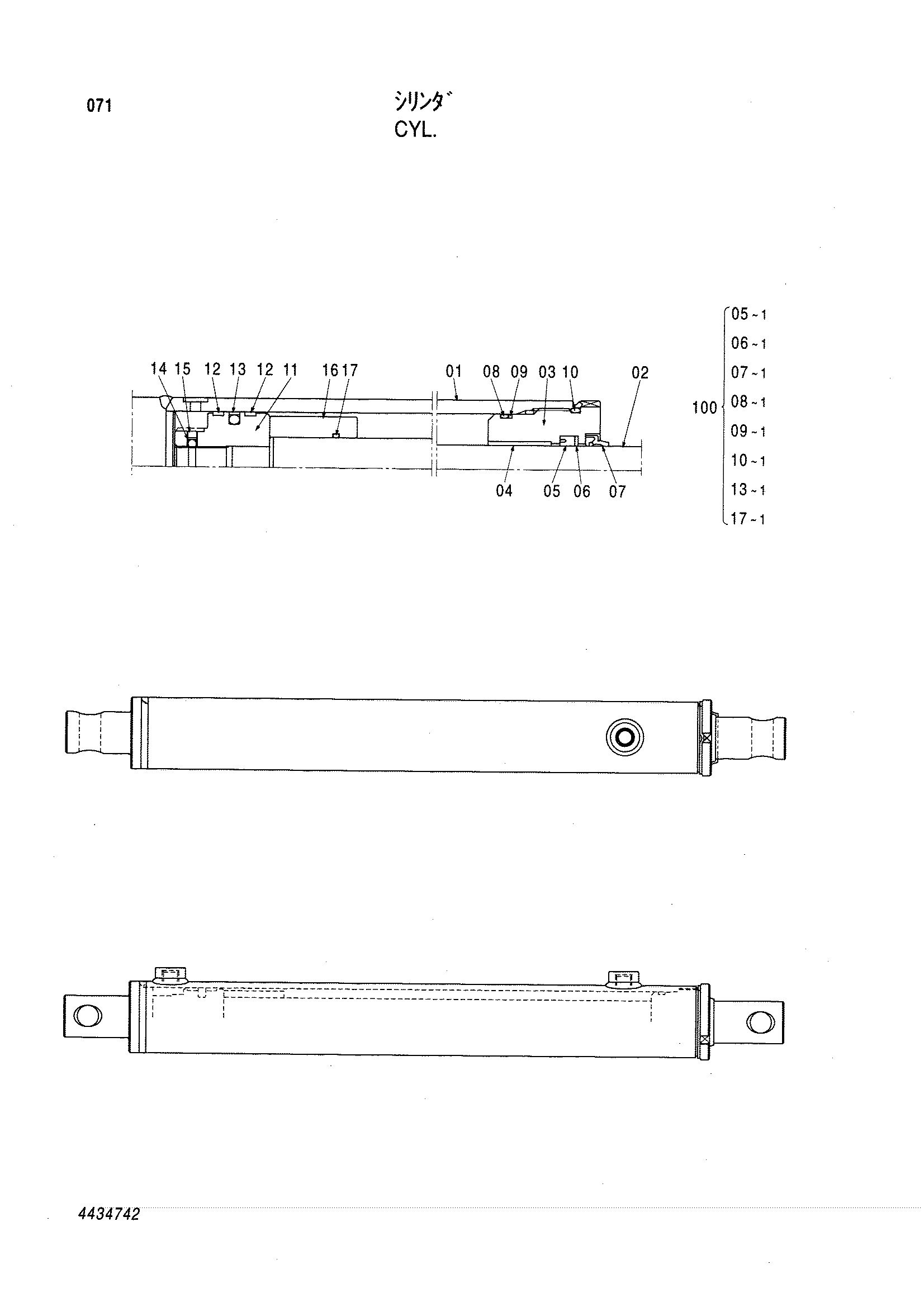

Заводская схема «Гидроцилиндр» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4434742 | Гидроцилиндр | 1 | |
| 01 | 4451669 | Труба гидроцилиндра | 1 |
| 02 | 4451687 | Шток поршня | 1 |
| 03 | 0742403 | Головка гидроцилиндра | 1 |
| 04 | 0430802 | Втулка | 1 |
| 05 | 4451693 | U-образная манжета | 1 |
| 06 | 0430804 | Опорное кольцо | 1 |
| 07 | 0736305 | Грязесъёмное кольцо | 1 |
| 08 | 0429907 | Уплотнительное кольцо | 1 |
| 09 | 0429908 | Опорное кольцо | 1 |
| 10 | 0429910 | Уплотнительное кольцо | 1 |
| 11 | 4451694 | Поршень | 1 |
| 12 | 0429915 | Кольцо | 2 |
| 13 | 0429916 | Уплотнительное кольцо | 1 |
| 14 | 0429917 | Стальной шарик | 1 |
| 15 | 0430308 | Установочный винт | 1 |
| 16 | 4451695 | Проставка | 1 |
| 17 | 4451696 | Уплотнительное кольцо | 1 |
| 100 | 4451742 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
