Погрузчик рычаг управления (3RD) — HITACHI LX70-3

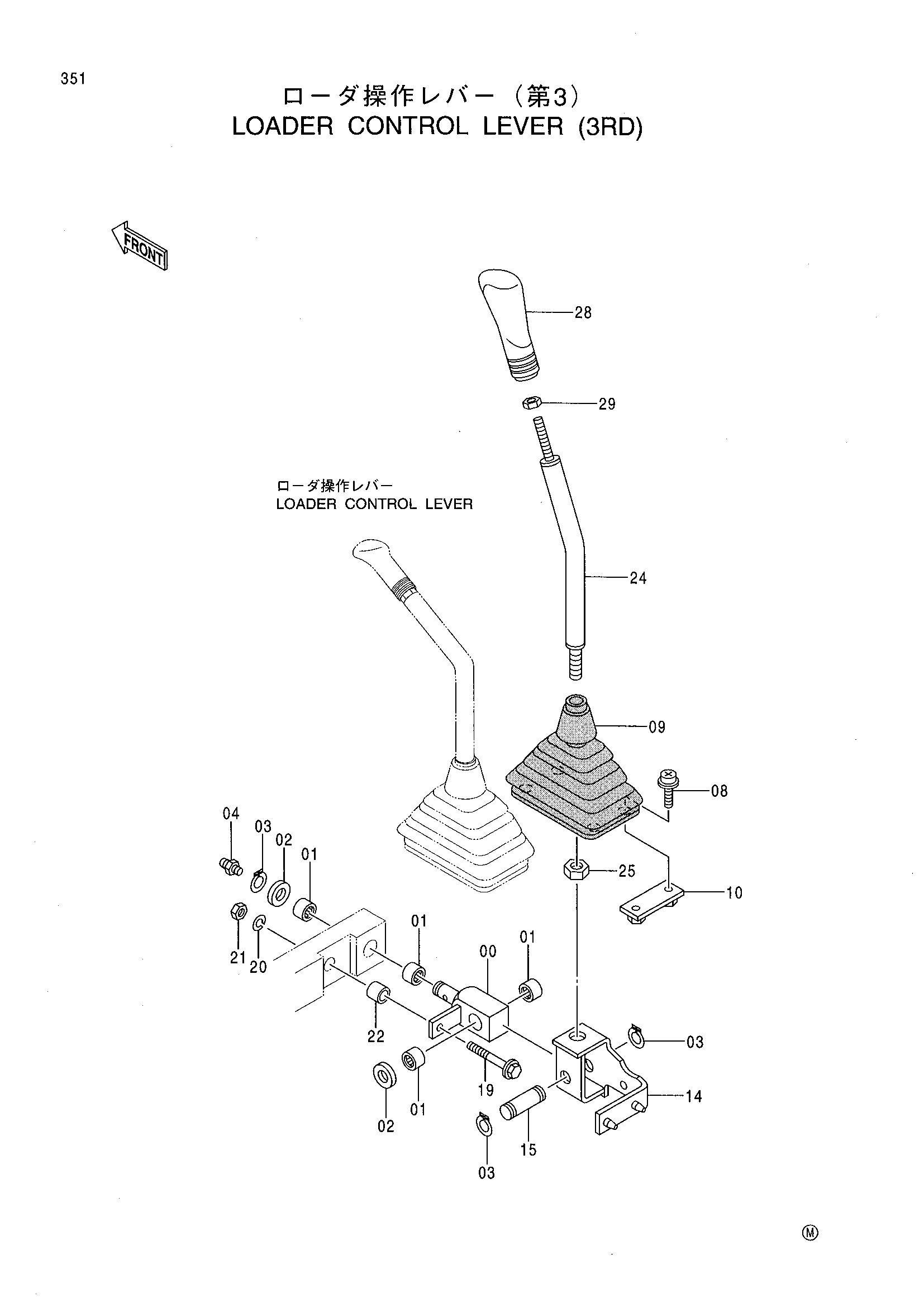

Заводская схема «Погрузчик рычаг управления (3RD)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054527 | Палец | 1 |
| 01 | 4063694 | Игольчатый подшипник | 4 |
| 02 | A590116 | Плоская шайба | 2 |
| 03 | 991339 | Стопорное кольцо | 3 |
| 04 | J75481 | Пресс-маслёнка | 1 |
| 08 | J460620 | Винт с шайбой | 4 |
| 09 | 2034550 | Защитный чехол | 1 |
| 10 | 9743007 | Пластина | 1 |
| 14 | 8058698 | Рычаг | 1 |
| 15 | 4330704 | Палец | 1 |
| 19 | J020860 | Болт с шайбой | 1 |
| 20 | A590908 | Пружинная шайба | 1 |
| 21 | M500807 | Гайка | 1 |
| 22 | 4352679 | Проставка | 1 |
| 24 | 8061486 | Шток | 1 |
| 25 | J950016 | Гайка | 1 |
| 28 | 2031487 | Рукоятка | 1 |
| 29 | J952012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
