Насосный агрегат — HITACHI LX70-3

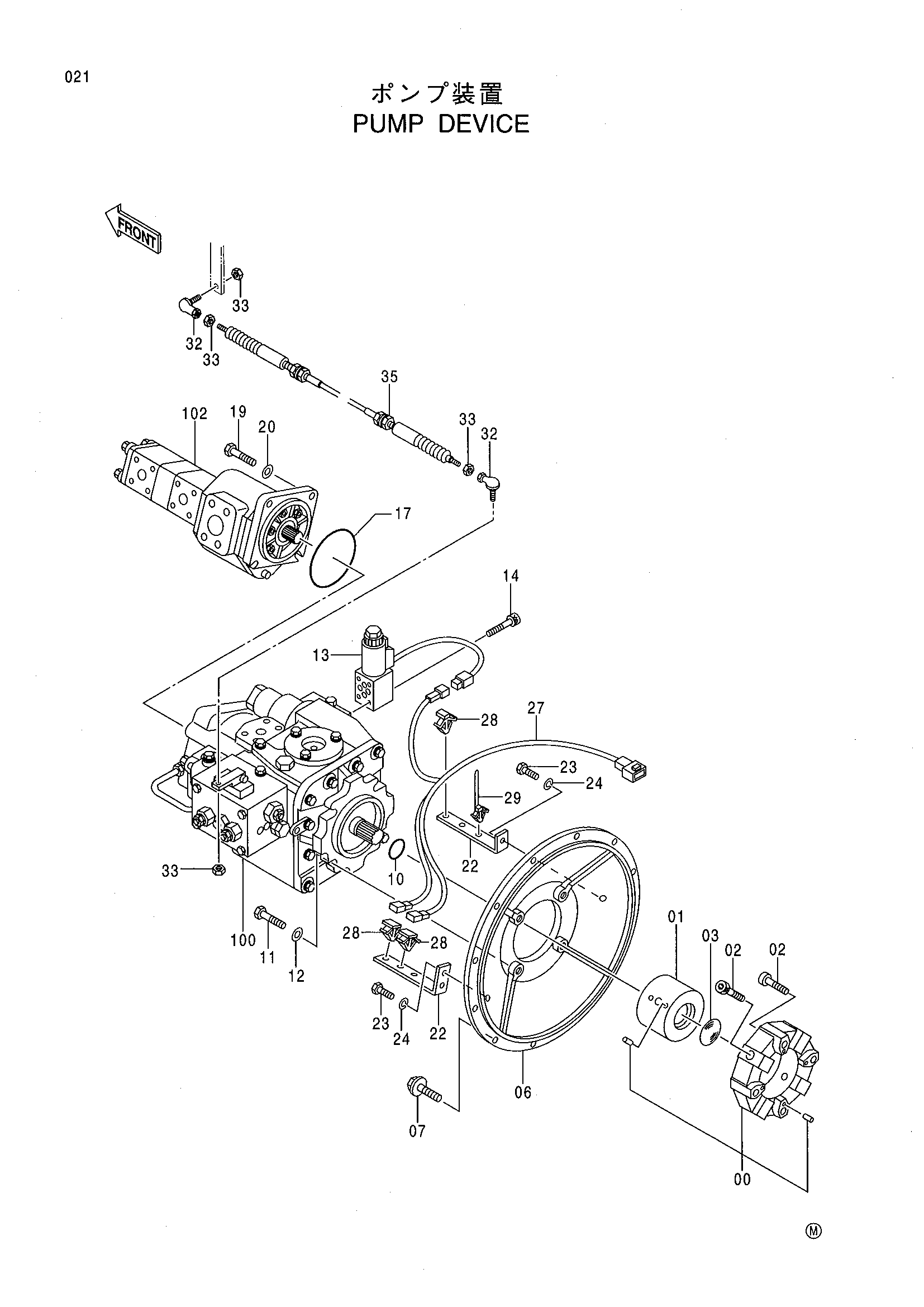

Заводская схема «Насосный агрегат» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4228189 | Муфта | 1 |
| 01 | 3083294 | HUB | 1 |
| 02 | 4095325 | Болт с внутренним шестигранником | 8 |
| 03 | A882050 | Пробка | 1 |
| 06 | 2042758 | Крышка | 1 |
| 07 | J011030 | Болт с шайбой | 12 |
| 10 | 984339 | Уплотнительное кольцо | 1 |
| 11 | J901440 | Болт | 4 |
| 12 | 4114404 | Шайба | 4 |
| 13 | 4409270 | Электромагнитный клапан | 1 |
| 14 | M340545 | Болт с внутренним шестигранником | 4 |
| 17 | 4323619 | Уплотнительное кольцо | 1 |
| 19 | J901235 | Болт | 4 |
| 20 | A590112 | Плоская шайба | 4 |
| 22 | 4416361 | Кронштейн | 2 |
| 23 | J901025 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 27 | 3085367 | Жгут проводов | 1 |
| 28 | 4337290 | Зажим | 3 |
| 29 | 4254600 | Зажим | 1 |
| 32 | 4056017 | Шарнир | 2 |
| 33 | J950006 | Гайка | 4 |
| 35 | 4425162 | Трос управления | 1 |
| 100 | 4408434 | Поршневой насос | 1 |
| 102 | 4408438 | Шестерённый насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
