Погрузчик трубопроводы (4-золотник) — HITACHI LX70-3

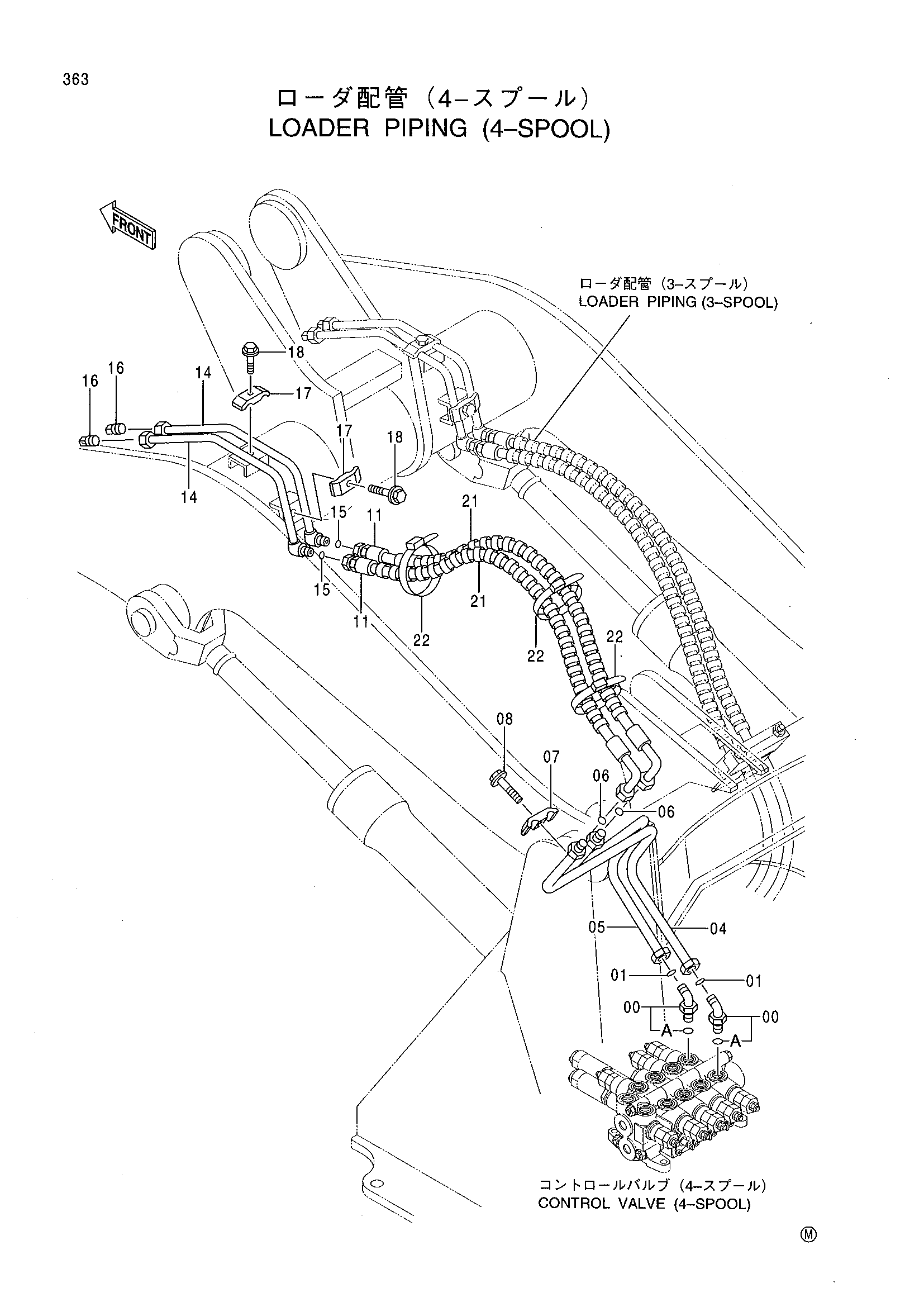

Заводская схема «Погрузчик трубопроводы (4-золотник)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853266 | Угловой штуцер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 8079406 | Трубка | 1 |
| 05 | 8079407 | Трубка | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 4189858 | Хомут трубки | 1 |
| 08 | J011250 | Болт с шайбой | 1 |
| 11 | 4326028 | Шланг | 2 |
| 14 | 8079402 | Трубка | 2 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | 94-2024 | Пробка | 2 |
| 17 | 4189858 | Хомут трубки | 2 |
| 18 | J011250 | Болт с шайбой | 2 |
| 21 | 4327294 | Защитный кожух | 6 |
| 22 | 4121859 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
