Передний консоль детали — HITACHI LX70-3

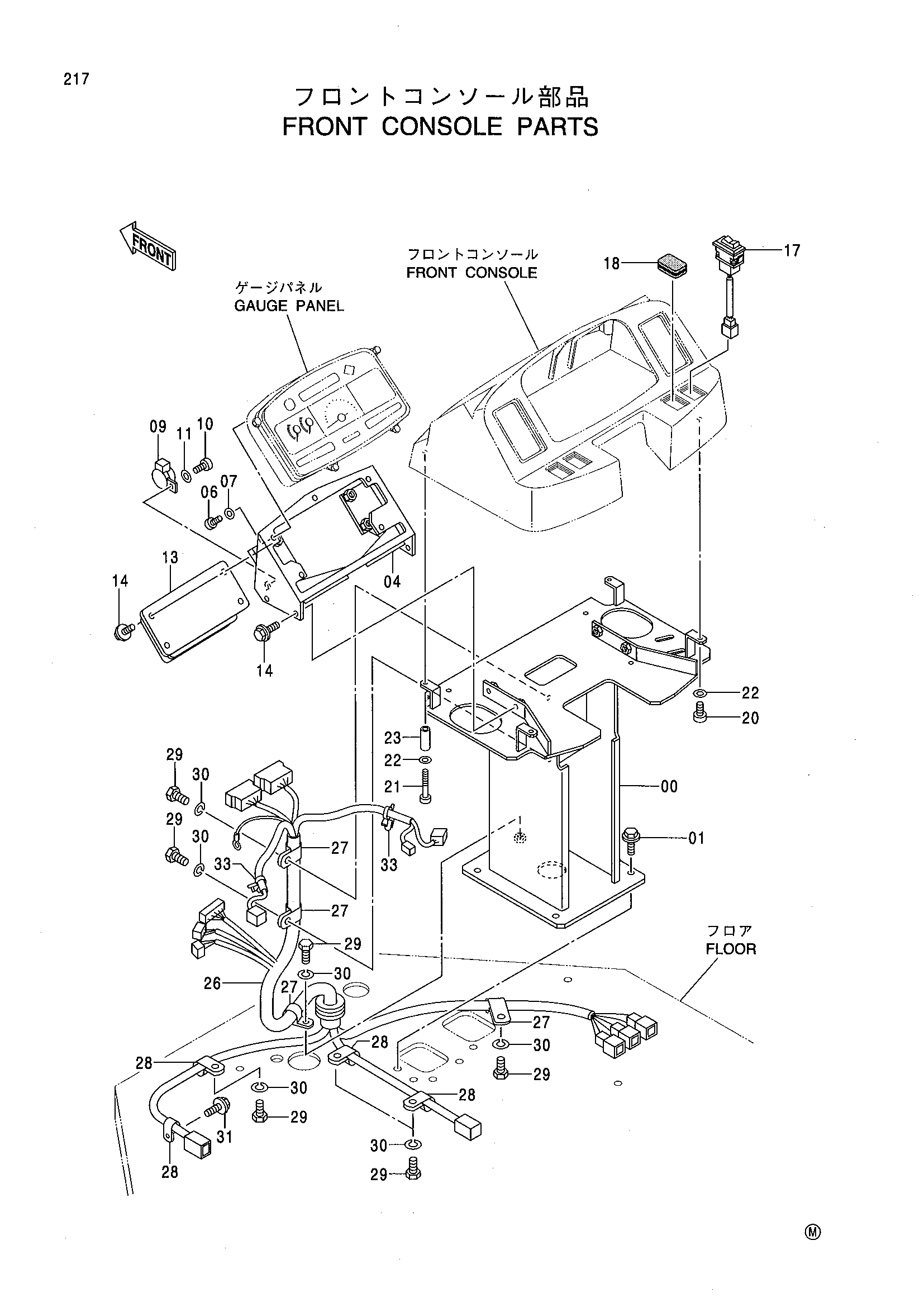

Заводская схема «Передний консоль детали» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018007 | Стойка | 1 |
| 01 | J021230 | Болт с шайбой | 4 |
| 04 | 7038458 | Кронштейн | 1 |
| 06 | M430610 | Винт | 5 |
| 07 | A590106 | Плоская шайба | 5 |
| 09 | 4337929 | Зуммер | 1 |
| 10 | M430413 | Винт | 1 |
| 11 | A590104 | Плоская шайба | 1 |
| 13 | 4406561 | Контроллер | 1 |
| 14 | J020820 | Болт с шайбой | 8 |
| 17 | 4306476 | Выключатель тумблер | 1 |
| 18 | 4320784 | Резиновая втулка | 1 |
| 20 | M430613 | Винт | 2 |
| 21 | M430660 | Винт | 2 |
| 22 | A590106 | Плоская шайба | 4 |
| 23 | 4336653 | Трубка | 2 |
| 26 | 1026925 | Жгут проводов | 1 |
| 27 | 4190263 | Зажим | 4 |
| 28 | 4190261 | Зажим | 4 |
| 29 | J901014 | Болт | 7 |
| 30 | A590910 | Пружинная шайба | 7 |
| 31 | J011025 | Болт с шайбой | 1 |
| 33 | 4259220 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
