Скольжение поворотный плуг жгут проводов — HITACHI LX70-3

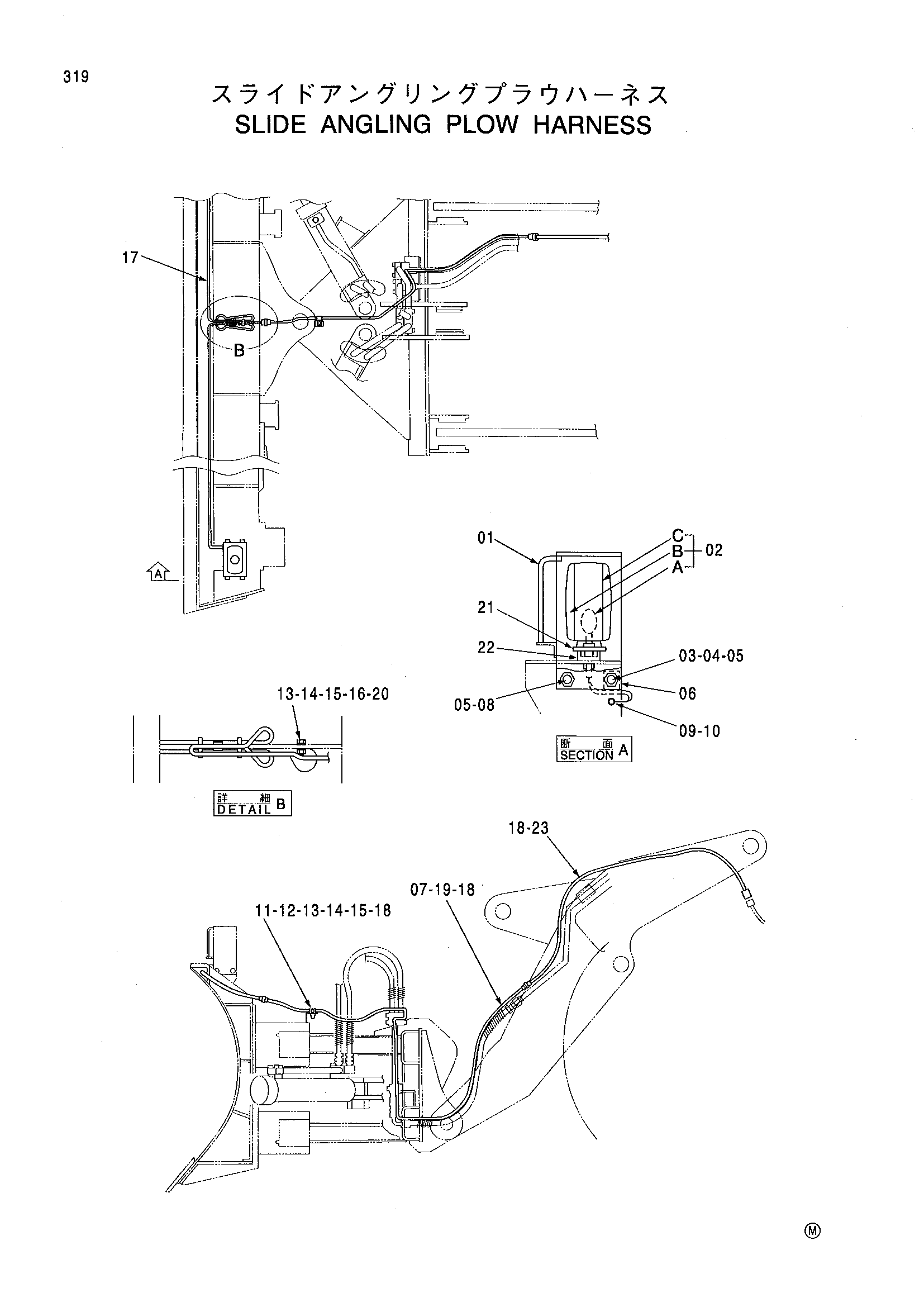

Заводская схема «Скольжение поворотный плуг жгут проводов» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8065911 | Крышка | 2 |
| 02 | 4334983 | Фонарь | 2 |
| 02A | 4295895 | Лампа | 1 |
| 02B | 4333365 | Рассеиватель | 1 |
| 02C | 4360979 | Рассеиватель | 1 |
| 03 | 19H1800 | Болт | 2 |
| 04 | 14H732 | Гайка | 2 |
| 05 | 4283387 | Стопорная шайба | 8 |
| 06 | 4314154 | Зажим | 2 |
| 07 | 4425736 | Жгут проводов | 1 |
| 08 | 19H1731 | Винт | 6 |
| 09 | M430408 | Винт | 2 |
| 10 | A590904 | Пружинная шайба | 2 |
| 11 | 4283419 | Кронштейн | 1 |
| 12 | 4286234 | Зажим | 1 |
| 13 | 19H1227 | Болт | 2 |
| 14 | 14H786 | Гайка | 2 |
| 15 | A590106 | Плоская шайба | 2 |
| 16 | A590906 | Пружинная шайба | 2 |
| 17 | 4398086 | Жгут проводов | 1 |
| 18 | 4055312 | Ленточный зажим | 20 |
| 19 | 4363344 | Жгут проводов | 1 |
| 20 | 4314159 | Шайба зуб | 1 |
| 21 | 4368360 | Пластина | 2 |
| 22 | 4368361 | Резиновая подушка | 4 |
| 23 | 4436620 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
