Блок кондиционера — HITACHI LX70-3

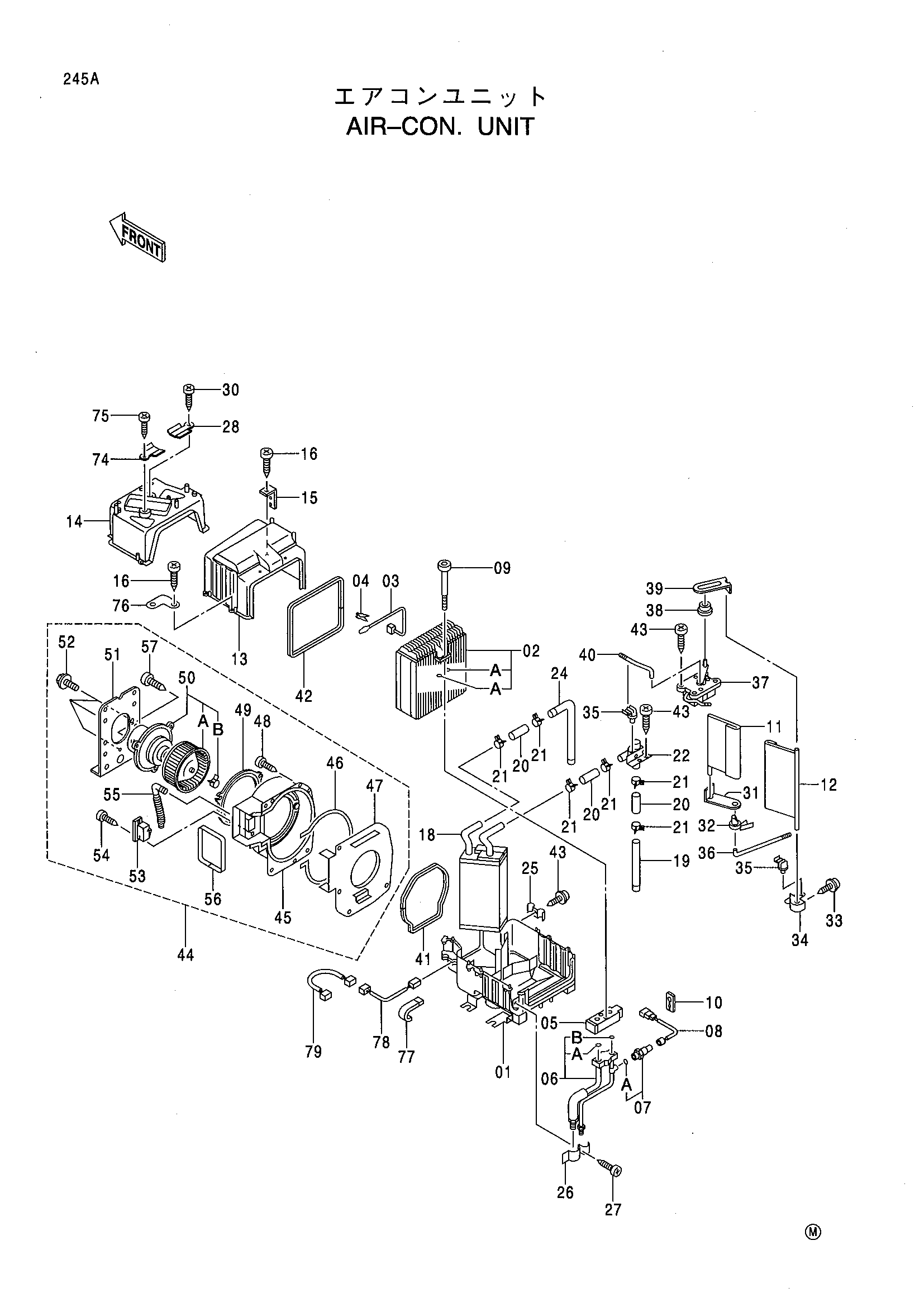

Заводская схема «Блок кондиционера» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4414594 | Блок | 1 | |
| 01 | 4429816 | Корпус | 1 |
| 02 | 4382812 | Евапоратор | 1 |
| 02A | 4350206 | Уплотнительное кольцо | 2 |
| 03 | 4382813 | Термостат | 1 |
| 04 | 4363957 | Хомут | 1 |
| 05 | 4382814 | Клапан | 1 |
| 06 | 4382815 | Трубка | 1 |
| 06A | 4350206 | Уплотнительное кольцо | 1 |
| 06B | 4350187 | Уплотнительное кольцо | 1 |
| 07 | 4382816 | Датчик давления | 1 |
| 07A | 4363718 | Уплотнительное кольцо | 1 |
| 08 | 4382817 | Жгут проводов | 1 |
| 09 | M340620 | Болт с внутренним шестигранником | 2 |
| 10 | 4382818 | Резиновая втулка | 1 |
| 11 | 4382819 | Дверь | 1 |
| 12 | 4382820 | Дверь | 1 |
| 13 | 4403041 | Корпус | 1 |
| 14 | 4382822 | Корпус | 1 |
| 15 | 4382823 | Кронштейн | 1 |
| 16 | 4382883 | Самонарезающий винт | 11 |
| 18 | 4382824 | Радиатор | 1 |
| 19 | 4382825 | Трубка | 1 |
| 20 | 4382826 | Шланг | 3 |
| 21 | 4382827 | Хомут | 6 |
| 22 | 4382828 | Клапан | 1 |
| 24 | 4382830 | Трубка | 1 |
| 25 | 4363958 | Хомут | 1 |
| 26 | 4382831 | Хомут | 1 |
| 27 | 4382832 | Самонарезающий винт | 1 |
| 28 | 4363950 | Кронштейн | 1 |
| 30 | 4236448 | Винт | 1 |
| 31 | 4363947 | Рычаг | 1 |
| 32 | 4363956 | Втулка | 2 |
| 33 | J460308 | Винт с шайбой | 3 |
| 34 | 4363945 | Рычаг | 1 |
| 35 | 4362310 | Хомут | 2 |
| 36 | 4382833 | Шток | 1 |
| 37 | 4382834 | Гидромотор | 1 |
| 38 | 4363955 | Втулка | 1 |
| 39 | 4382835 | Рычаг | 1 |
| 40 | 4382836 | Шток | 1 |
| 41 | 4382837 | Манжета | 2 |
| 42 | 4382838 | Манжета | 1 |
| 43 | 4382839 | Самонарезающий винт | 5 |
| 44 | 4382840 | Вентилятор | 1 |
| 45 | 4382841 | Корпус | 1 |
| 46 | 4363966 | Манжета | 1 |
| 47 | 4382842 | Фланг | 1 |
| 48 | 4382843 | Самонарезающий винт | 5 |
| 49 | 4363944 | Манжета | 1 |
| 50 | 4391755 | Гидромотор | 1 |
| 50A | 4382845 | Вентилятор | 1 |
| 50B | 4382846 | Хомут | 1 |
| 51 | 4382847 | Кронштейн | 1 |
| 52 | 4382848 | Болт с шайбой | 3 |
| 53 | 4382849 | Резистор | 1 |
| 54 | 4382884 | Самонарезающий винт | 2 |
| 55 | 4363954 | Трубка | 1 |
| 56 | 4382850 | Манжета | 1 |
| 57 | 4364031 | Самонарезающий винт | 1 |
| 74 | 4363950 | Кронштейн | 1 |
| 75 | 4236448 | Винт | 1 |
| 76 | 4429817 | Кронштейн | 1 |
| 77 | 4429818 | Хомут | 1 |
| 78 | 4429819 | Термостат | 1 |
| 79 | 4429820 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
