Погрузчик рычаг управления — HITACHI LX70-3

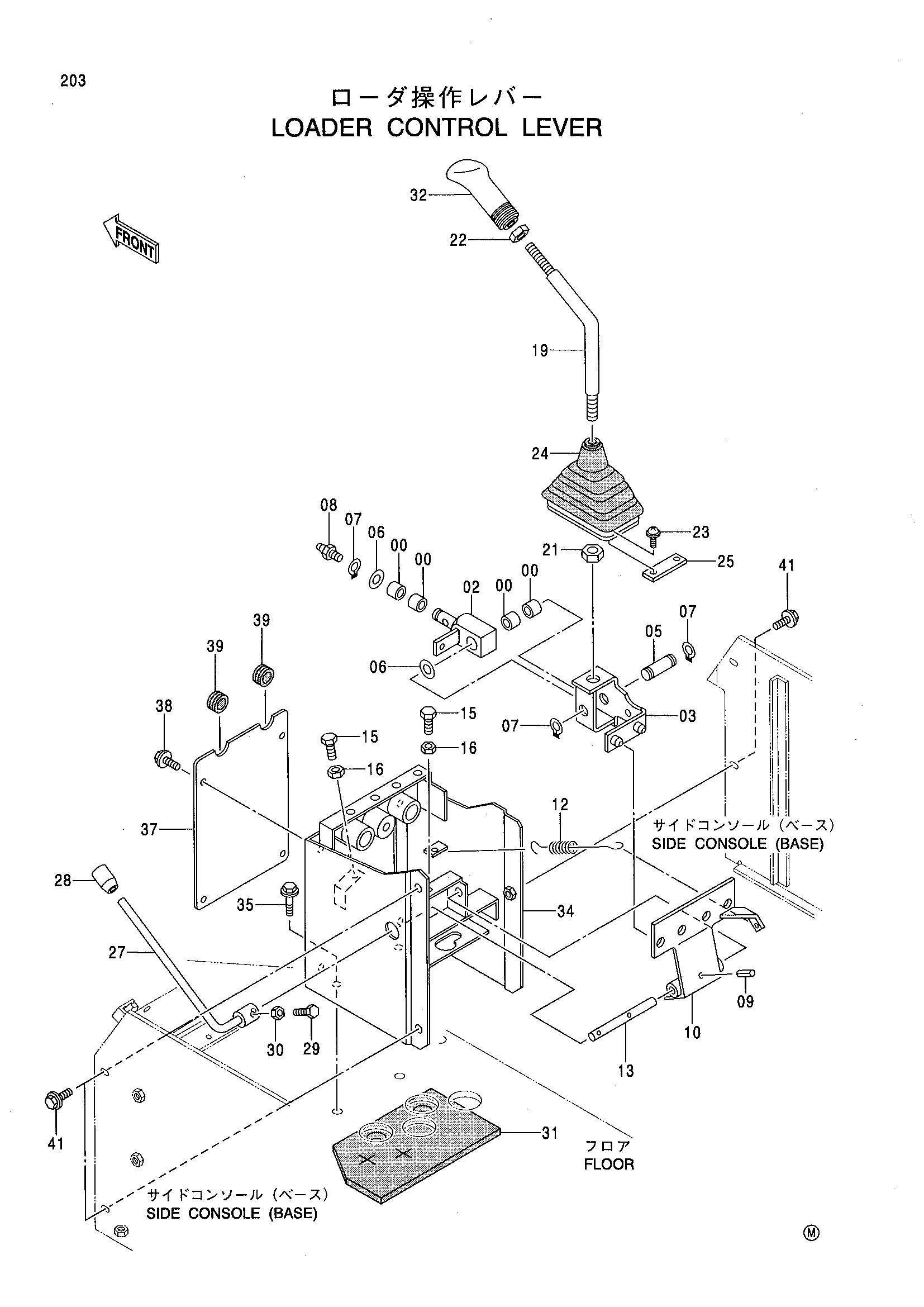

Заводская схема «Погрузчик рычаг управления» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4063694 | Игольчатый подшипник | 4 |
| 02 | 8054527 | Палец | 1 |
| 03 | 8058698 | Рычаг | 1 |
| 05 | 4330704 | Палец | 1 |
| 06 | A590116 | Плоская шайба | 2 |
| 07 | 991339 | Стопорное кольцо | 3 |
| 08 | J75481 | Пресс-маслёнка | 1 |
| 09 | 490857 | Пружинный штифт | 1 |
| 10 | 8058696 | Ограничитель | 1 |
| 12 | 4126714 | Пружина растяжения | 1 |
| 13 | 4325655 | Палец | 1 |
| 15 | J900830 | Болт | 2 |
| 16 | M500807 | Гайка | 2 |
| 19 | 8062392 | Шток | 1 |
| 21 | J950016 | Гайка | 1 |
| 22 | J952012 | Гайка | 1 |
| 23 | J460620 | Винт с шайбой | 4 |
| 24 | 2034550 | Защитный чехол | 1 |
| 25 | 9743007 | Пластина | 1 |
| 27 | 9753761 | Рычаг блокировка | 1 |
| 28 | 4286834 | Рукоятка | 1 |
| 29 | J900820 | Болт | 1 |
| 30 | M500807 | Гайка | 1 |
| 31 | 4332526 | Коврик | 1 |
| 32 | 2031487 | Рукоятка | 1 |
| 34 | 6018249 | Консоль | 1 |
| 35 | J020820 | Болт с шайбой | 2 |
| 37 | 4416536 | Крышка | 1 |
| 38 | J020816 | Болт с шайбой | 4 |
| 39 | 4188729 | Резиновая втулка | 2 |
| 41 | J020820 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
