Тормоз трубопроводы — HITACHI LX70-3

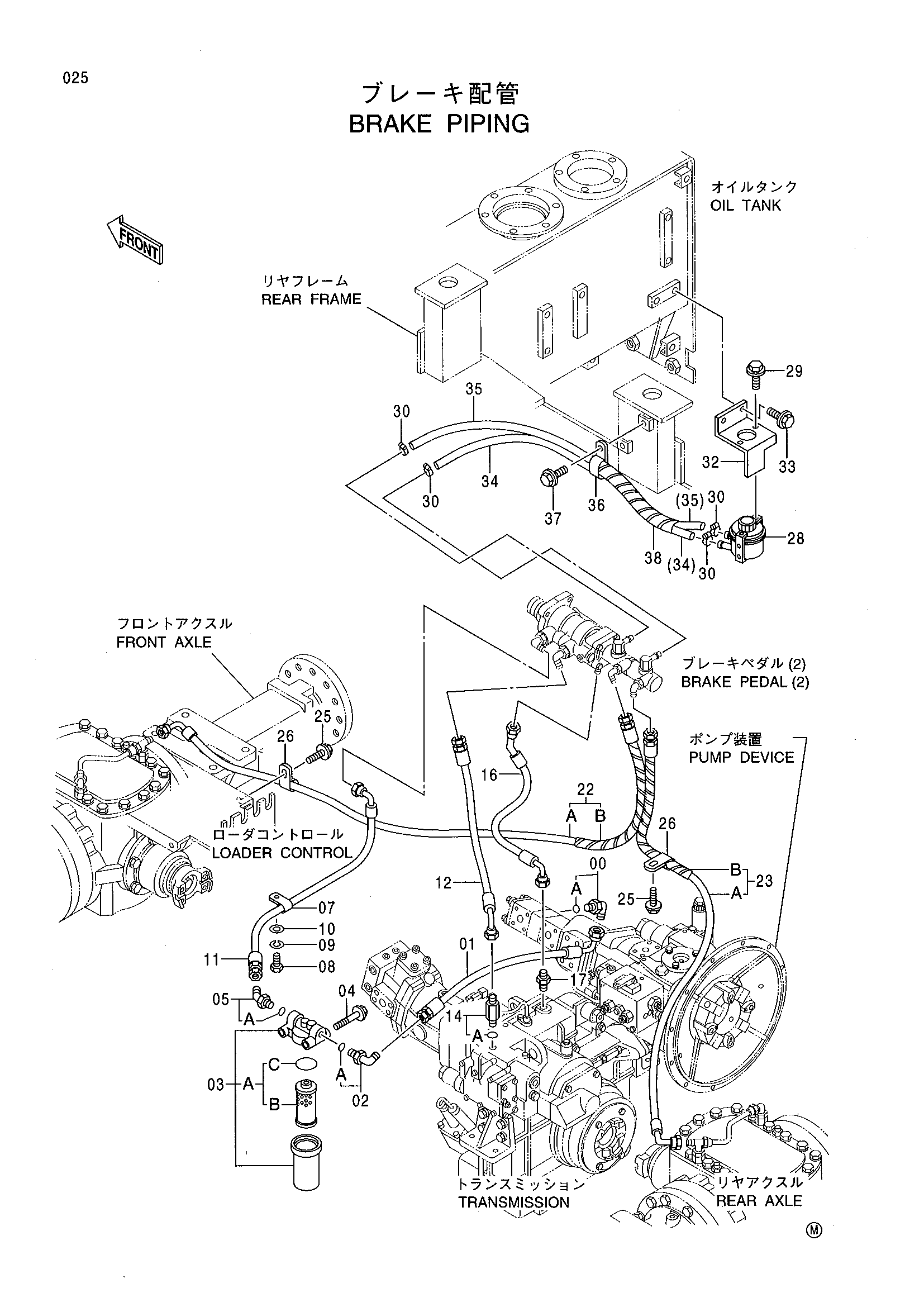

Заводская схема «Тормоз трубопроводы» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200471 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4419604 | Шланг | 1 |
| 02 | 4200471 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4191300 | Масляный фильтр | 1 |
| 03A | 4207841 | Элемент масляный | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811065 | Уплотнительное кольцо | 1 |
| 04 | J011095 | Болт с шайбой | 2 |
| 05 | 4200474 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4190273 | Зажим | 1 |
| 08 | J901020 | Болт | 1 |
| 09 | A590910 | Пружинная шайба | 1 |
| 10 | A590110 | Плоская шайба | 1 |
| 11 | 4432811 | Шланг | 1 |
| 12 | 4313424 | Шланг | 1 |
| 14 | 4276966 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4419608 | Шланг | 1 |
| 17 | 4215650 | Адаптер | 1 |
| 22 | 9188285 | Шланг в сборе | 1 |
| 22A | 4419612 | Шланг | 1 |
| 22B | 4133527 | Защитный кожух | 1 |
| 23 | 9188284 | Шланг в сборе | 1 |
| 23A | 4419611 | Шланг | 1 |
| 23B | 4133527 | Защитный кожух | 1 |
| 25 | J021025 | Болт с шайбой | 2 |
| 26 | 4190253 | Зажим | 2 |
| 28 | 4182161 | Гидробак | 1 |
| 29 | J010612 | Болт с шайбой | 2 |
| 30 | 4514700 | Зажим шланг | 4 |
| 32 | 4433165 | Кронштейн | 1 |
| 33 | J011016 | Болт с шайбой | 2 |
| 34 | 4435227 | Шланг | 1 |
| 35 | 4435268 | Шланг | 1 |
| 36 | 4190282 | Зажим | 1 |
| 37 | J011020 | Болт с шайбой | 1 |
| 38 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
