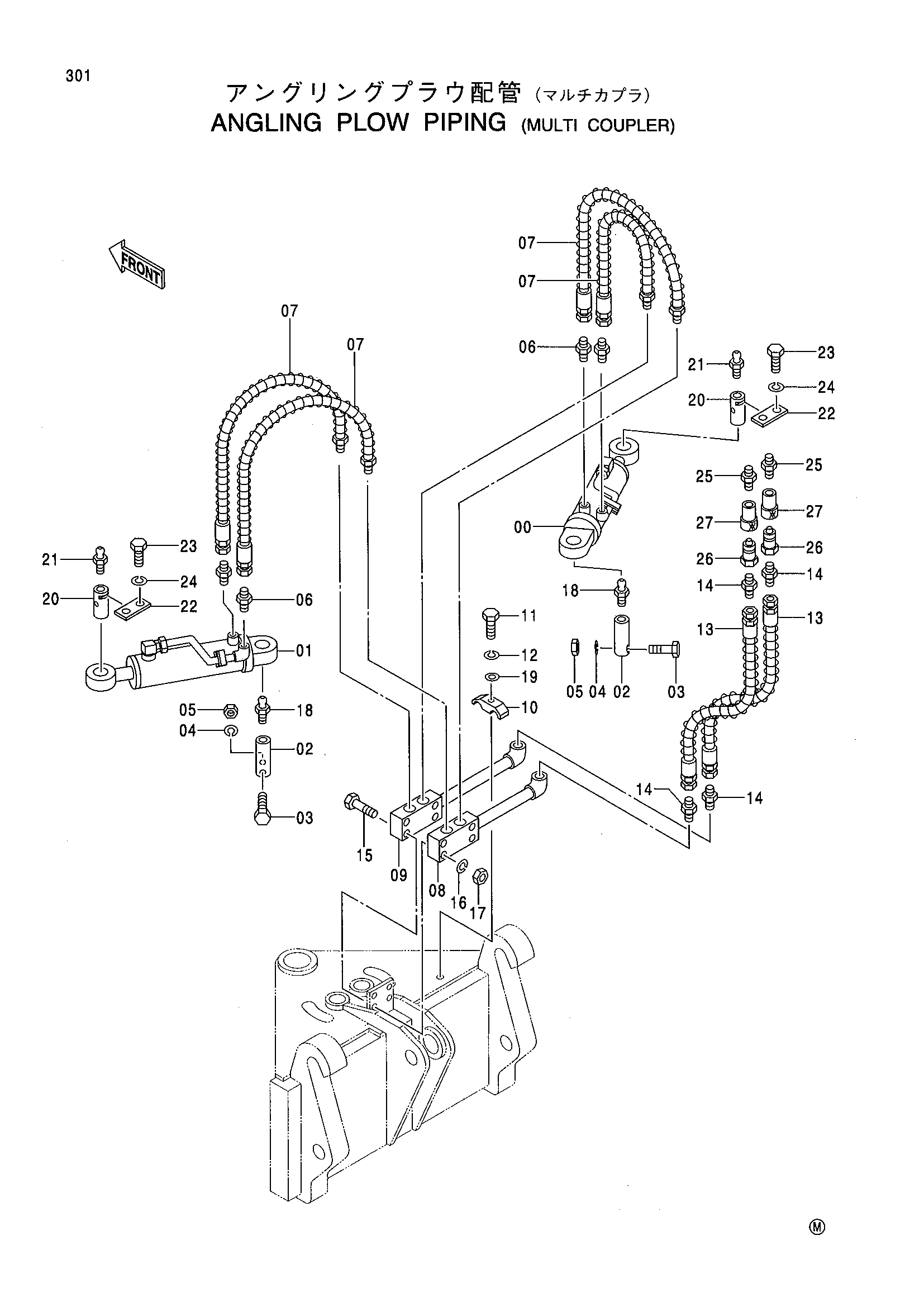

Поворотный плуг трубопроводы (многофункциональный быстросъёмное устройство) — HITACHI LX70-3
Заводская схема «Поворотный плуг трубопроводы (многофункциональный быстросъёмное устройство)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368374 | Гидроцилиндр | 1 |
| 01 | 4368356 | Гидроцилиндр | 1 |
| 02 | 3075658 | Палец | 2 |
| 03 | J901200 | Болт | 2 |
| 04 | A590912 | Пружинная шайба | 2 |
| 05 | J950012 | Гайка | 2 |
| 06 | 94-1303 | Адаптер | 4 |
| 07 | 4074851 | Шланг | 4 |
| 08 | 9754784 | Трубка | 1 |
| 09 | 9754785 | Трубка | 1 |
| 10 | 4189858 | Хомут трубки | 1 |
| 11 | J901250 | Болт | 1 |
| 12 | A590912 | Пружинная шайба | 1 |
| 13 | 4269730 | Шланг | 2 |
| 14 | 94-1303 | Адаптер | 4 |
| 15 | J901090 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | J950010 | Гайка | 4 |
| 18 | J75481 | Пресс-маслёнка | 2 |
| 19 | A590110 | Плоская шайба | 1 |
| 20 | 3075659 | Палец | 2 |
| 21 | J75481 | Пресс-маслёнка | 2 |
| 22 | X4246 | Стопорная пластина | 2 |
| 23 | J901220 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 25 | 94-1703 | Адаптер | 2 |
| 26 | 4033129 | Самоуплотняющееся соединение | 2 |
| 27 | 4033130 | Самоуплотняющееся соединение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
