Дифференциал (задний) — HITACHI LX70-3

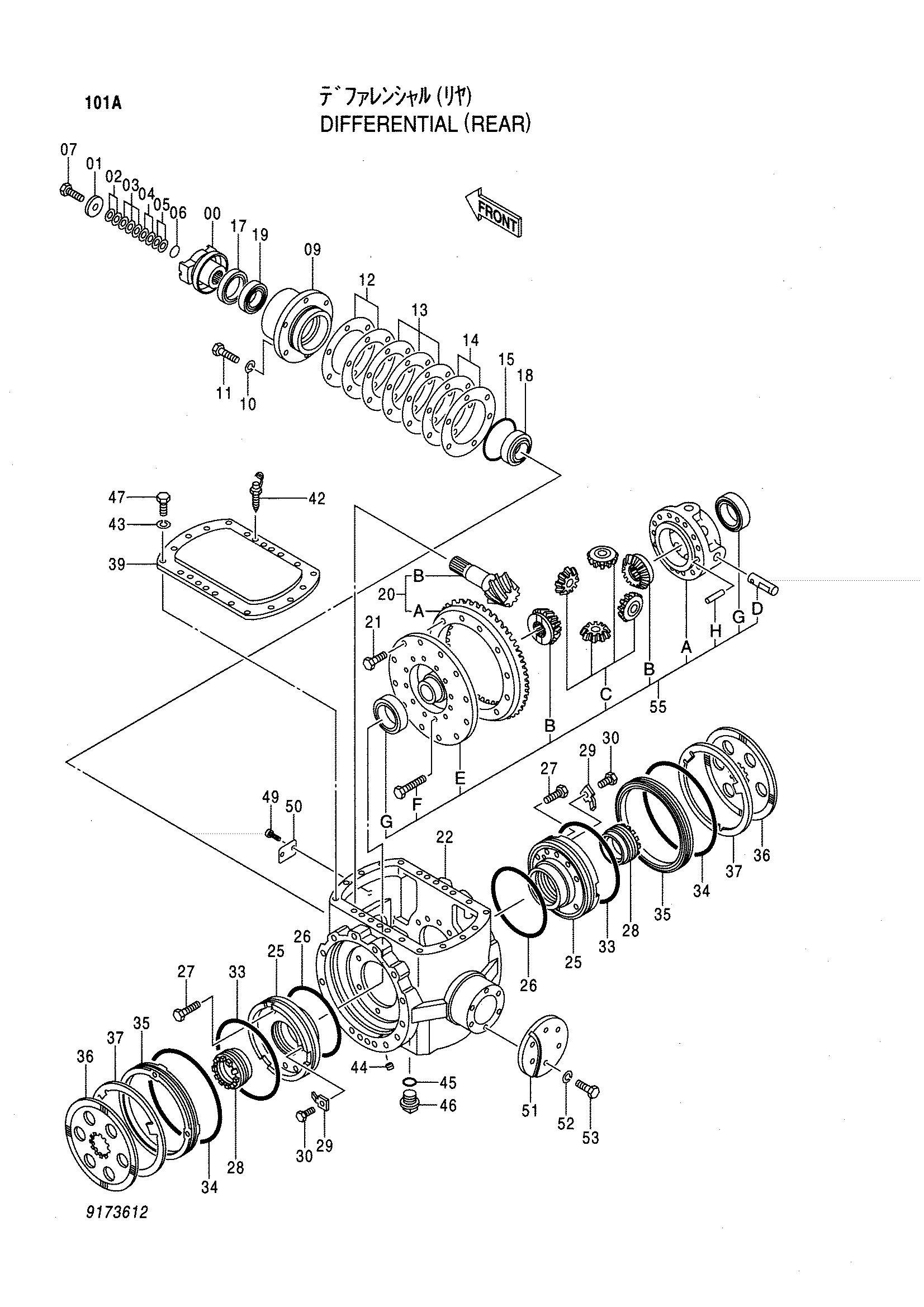

Заводская схема «Дифференциал (задний)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9173612	Дифференциал	1
00	8053106	Вилка	1
01	4292486	Фиксатор	1
02	4292487	Регулировочная шайба 0.1	2
03	4292488	Регулировочная шайба 0.2	3
04	4292489	Регулировочная шайба 0.5	2
05	4292491	Регулировочная шайба 0.05	2
06	4297168	Уплотнительное кольцо	1
07	J931635	Болт	1
09	2033280	Каге	1
10	A590912	Пружинная шайба	6
11	J931235	Болт	6
12	4292492	Регулировочная шайба 0.1	2
13	4292493	Регулировочная шайба 0.2	3
14	4292494	Регулировочная шайба 0.5	2
15	A811120	Уплотнительное кольцо	1
17	4115837	Масляное уплотнение	1
18	923920	Роликовый подшипник	1
19	986752	Роликовый подшипник	1
20	7025716	Шестерня в сборе	1
21	J931630	Болт	12
22	1026195	Корпус задний	1
25	2042746	Фланец	2
26	A811190	Уплотнительное кольцо	2
27	J931230	Болт	12
28	3083283	Гайка	2
29	4406100	Ограничитель	2
30	J931016	Болт	2
33	4292495	Уплотнение кольцо	2
34	4404698	Уплотнение кольцо	2
35	3081741	Поршень	2
36	3081743	Пластина фрикционный	2
37	3059249	Пластина диск	2
39	3083277	Крышка	1
42	4191850	Воздушный клапан	2
43	A590912	Пружинная шайба	18
44	94-2013	Пробка	2
45	A811030	Уплотнительное кольцо	1
46	J75386	Пробка	1
47	J931225	Болт	18
49	M492564	Приводной винт	2
50	3053559	Информационная табличка	1
51	4279427	Пластина	1
52	A590912	Пружинная шайба	6
53	J931235	Болт	6
55	9173604	Дифференциал в сборе	1
55A	2042601	Корпус шестерня	1
55B	4428482	Шестерня бевел	2
55C	4428483	Ведущая шестерня бевел	4
55D	4406092	Палец	4
55E	3083278	Фланец	1
55F	J901465	Болт	12
55G	4199072	Роликовый подшипник	2
55H	4302283	Палец	4
