Гидроцилиндр ковша — HITACHI LX70-3

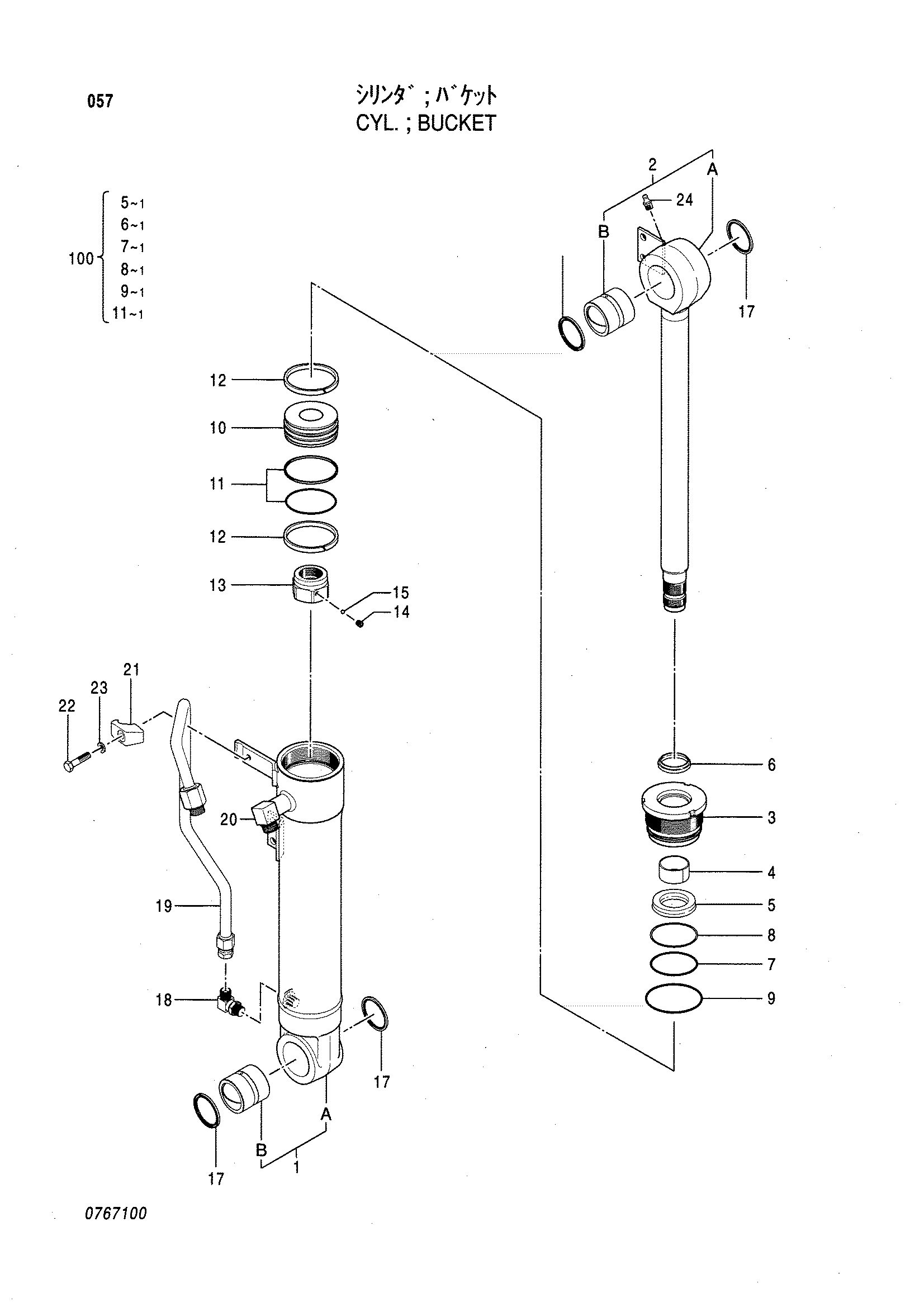

Заводская схема «Гидроцилиндр ковша» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4404285 | Гидроцилиндр ковша | 1 | |
| 1 | 0767101 | Труба гидроцилиндра | 1 |
| 1A | 0767102 | Труба гидроцилиндра | 1 |
| 1B | 0341303 | Втулка пальца | 1 |
| 2 | 0767103 | Шток поршня | 1 |
| 2A | 0767104 | Шток поршня | 1 |
| 2B | 0341303 | Втулка пальца | 1 |
| 3 | 0620803 | Головка гидроцилиндра | 1 |
| 4 | 0689901 | Втулка | 1 |
| 5 | 4070039 | U-образная манжета | 1 |
| 6 | 0453517 | Грязесъёмное кольцо | 1 |
| 7 | A811105 | Уплотнительное кольцо | 1 |
| 8 | 0298904 | Опорное кольцо | 1 |
| 9 | A810110 | Уплотнительное кольцо | 1 |
| 10 | 0620804 | Поршень | 1 |
| 11 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 12 | 0620805 | Кольцо | 2 |
| 13 | 0310611 | Гайка | 1 |
| 14 | 0310612 | Установочный винт | 1 |
| 15 | 0111818 | Стальной шарик | 1 |
| 17 | 0341304 | Грязесъёмное кольцо | 4 |
| 18 | 0764804 | Угловой штуцер | 1 |
| 19 | 0767105 | Трубка | 1 |
| 20 | 0767106 | Угловой штуцер | 1 |
| 21 | 0310616 | Держатель | 1 |
| 22 | 0259509 | Болт | 1 |
| 23 | 0208516 | Пружинная шайба | 1 |
| 24 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4440982 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
