Детали пола <оне-сеатер стальной кабина> — HITACHI LX70-3

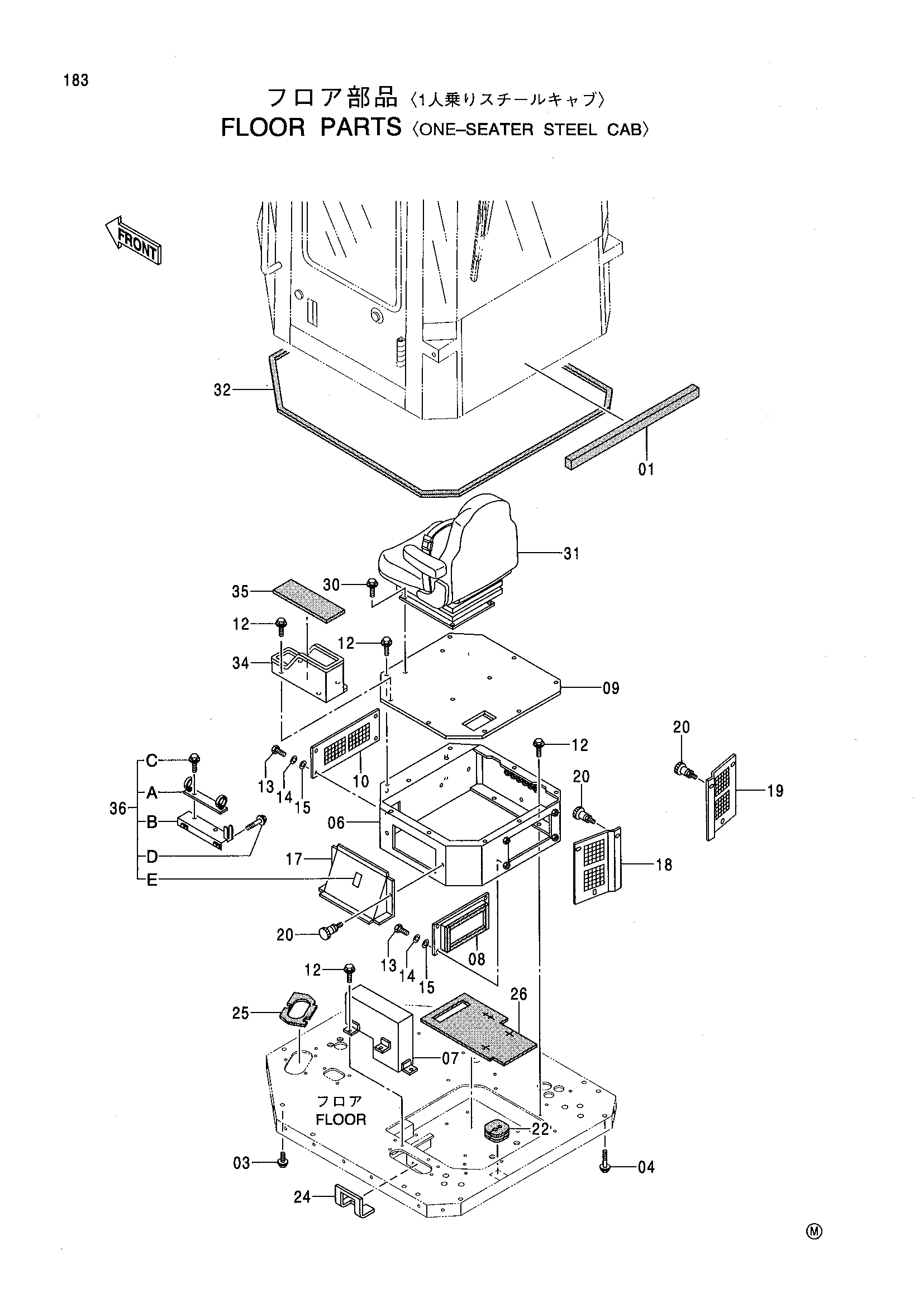

Заводская схема «Детали пола <оне-сеатер стальной кабина>» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4437268 | Виброизолятор | 1 |
| 03 | J031235 | Болт с шайбой | 4 |
| 04 | J031280 | Болт с шайбой | 6 |
| 06 | 6018067 | Короб | 1 |
| 07 | 6018306 | Воздуховод | 1 |
| 08 | 7036353 | Воздуховод | 1 |
| 09 | 7035443 | Пластина | 1 |
| 10 | 4417658 | Крышка | 1 |
| 12 | J020820 | Болт с шайбой | 22 |
| 13 | J900820 | Болт | 8 |
| 14 | A590908 | Пружинная шайба | 8 |
| 15 | A590108 | Плоская шайба | 8 |
| 17 | 7036328 | Крышка | 1 |
| 18 | 3085544 | Крышка | 1 |
| 19 | 3085590 | Крышка | 1 |
| 20 | 4418327 | Винт | 8 |
| 22 | 4351009 | Резиновая втулка | 1 |
| 24 | 4416761 | Коврик | 1 |
| 25 | 4419312 | Коврик | 1 |
| 26 | 4419200 | Коврик | 1 |
| 30 | J020825 | Болт с шайбой | 4 |
| 31 | 4428093 | Сиденье подвеска | 1 |
| 32 | 4384657 | Резиновая подушка | 1 |
| 34 | 8080228 | Короб | 1 |
| 35 | 4437556 | Резиновая подушка | 1 |
| 36 | 9191822 | Смазка GUN держатель | 1 |
| 36A | 4375688 | Держатель | 1 |
| 36B | 8080593 | Кронштейн | 1 |
| 36C | J021025 | Болт с шайбой | 2 |
| 36D | J020630 | Болт с шайбой | 2 |
| 36E | 4342150 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
