Тормоз педаль (1) — HITACHI LX70-3

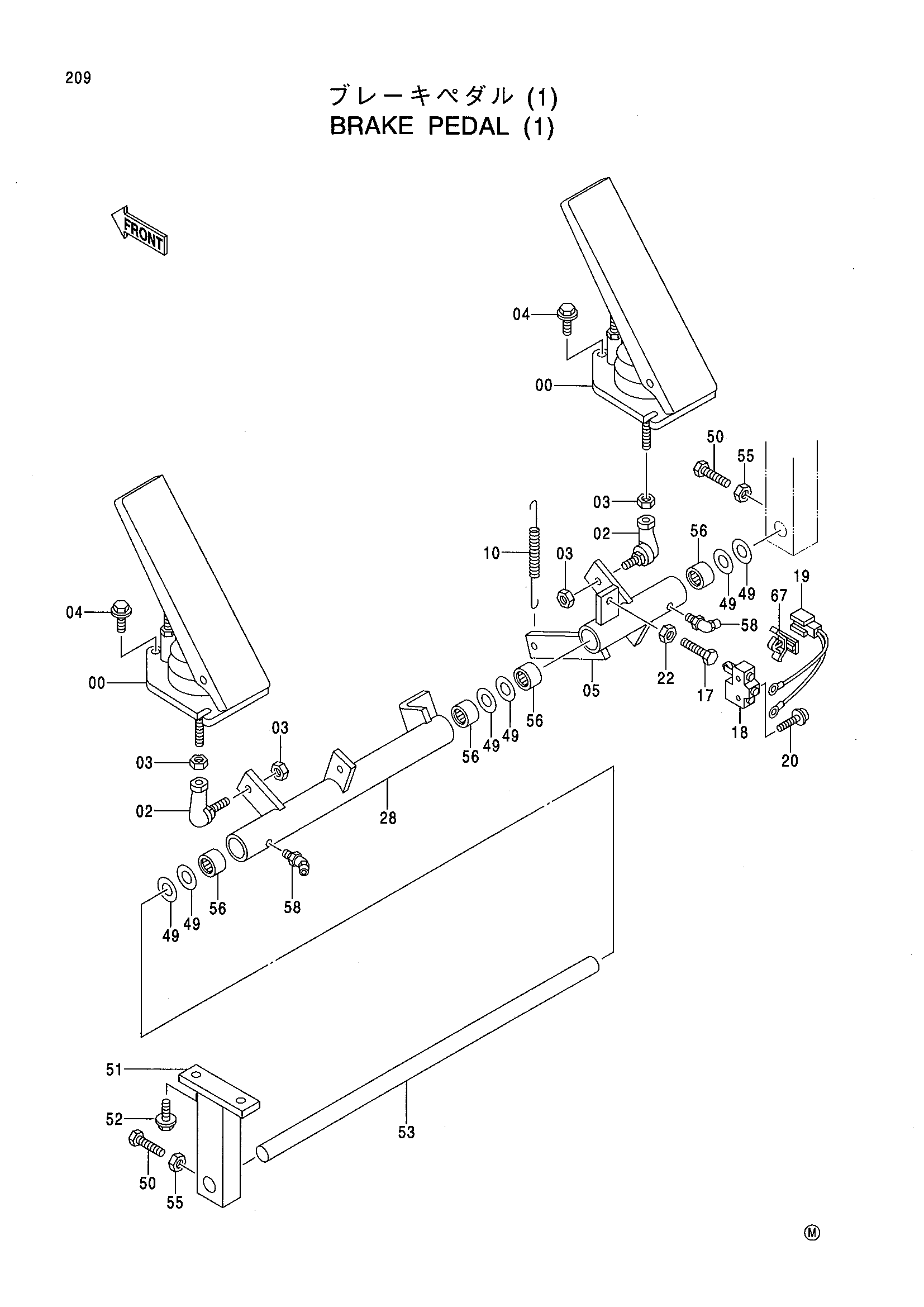

Заводская схема «Тормоз педаль (1)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4412645 | Педаль | 2 |
| 02 | 4140065 | Шарнир | 2 |
| 03 | J950010 | Гайка | 4 |
| 04 | J020620 | Болт с шайбой | 6 |
| 05 | 8074831 | Рычаг | 1 |
| 10 | 4242096 | Пружина растяжения | 1 |
| 17 | J901035 | Болт | 1 |
| 18 | 4261681 | Выключатель концевой | 1 |
| 19 | 4313480 | Жгут проводов | 1 |
| 20 | J450430 | Винт с шайбой | 2 |
| 22 | J950010 | Гайка | 1 |
| 28 | 8074838 | Рычаг | 1 |
| 49 | 4081592 | Регулировочная шайба | 6 |
| 50 | J901035 | Болт | 2 |
| 51 | 9751790 | Кронштейн | 1 |
| 52 | J021025 | Болт с шайбой | 2 |
| 53 | 4412704 | Палец | 1 |
| 55 | J950010 | Гайка | 2 |
| 56 | 4063692 | Игольчатый подшипник | 4 |
| 58 | J75581 | Пресс-маслёнка | 2 |
| 67 | 4337290 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
