Двигатель детали (2) — HITACHI LX70-3

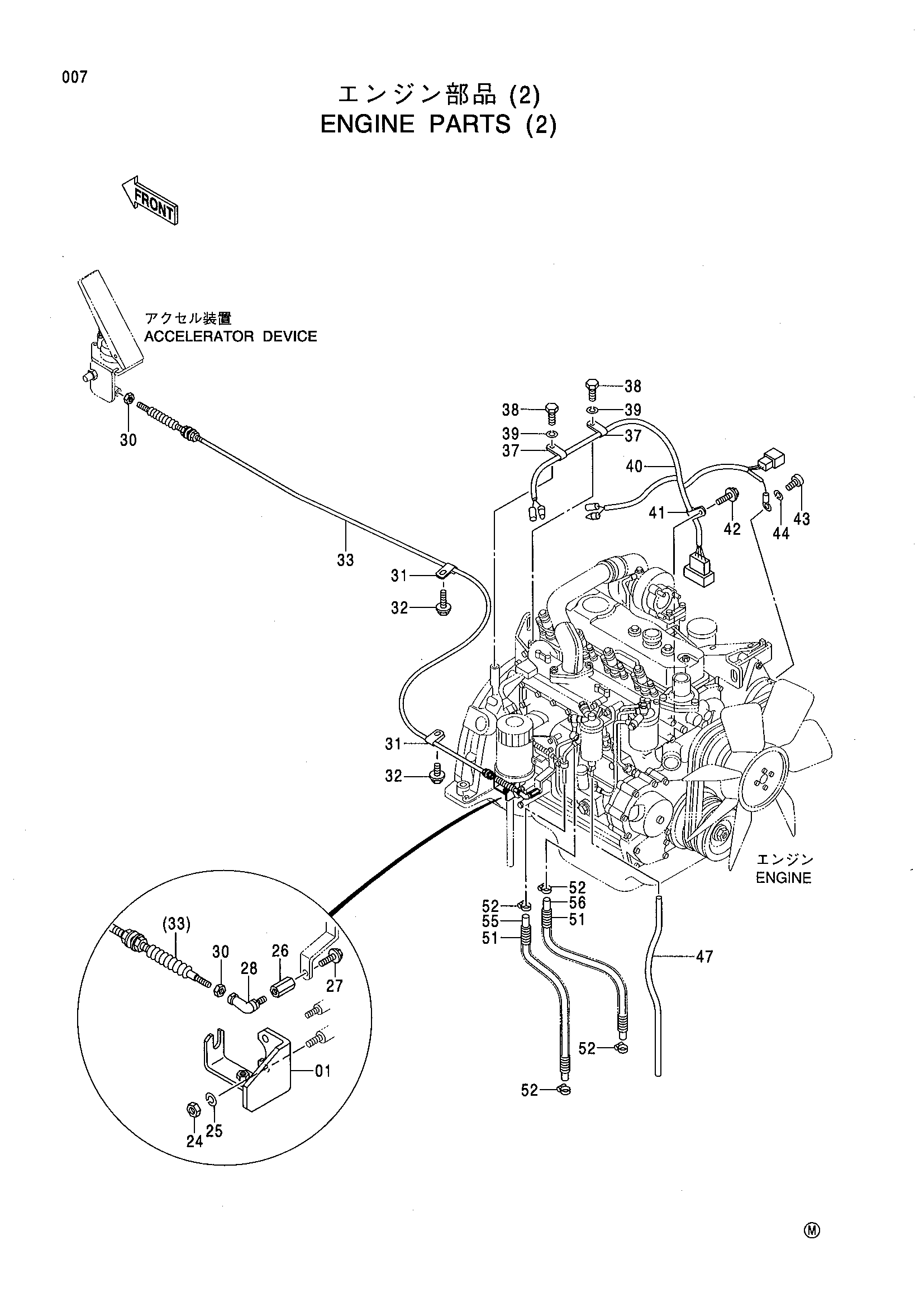

Заводская схема «Двигатель детали (2)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8075496 | Кронштейн | 1 |
| 24 | J952010 | Гайка | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | 4415629 | Проставка | 1 |
| 27 | J020625 | Болт с шайбой | 1 |
| 28 | 4056017 | Шарнир | 1 |
| 30 | M500605 | Гайка | 2 |
| 31 | 4190261 | Зажим | 2 |
| 32 | J021025 | Болт с шайбой | 2 |
| 33 | 4422048 | Трос управления | 1 |
| 37 | 4190261 | Зажим | 2 |
| 38 | J901016 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | 3085107 | Жгут проводов | 1 |
| 41 | 4190263 | Зажим | 1 |
| 42 | J011020 | Болт с шайбой | 1 |
| 43 | M430510 | Винт | 1 |
| 44 | A590905 | Пружинная шайба | 1 |
| 47 | 4171509 | Виниловый шланг | 1 |
| 51 | 4306189 | Трубка корругатед | 2 |
| 52 | 4514700 | Зажим шланг | 4 |
| 55 | 4433987 | Топливный шланг | 1 |
| 56 | 4433988 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
