Погрузчик трубопроводы (1) — HITACHI LX70-3

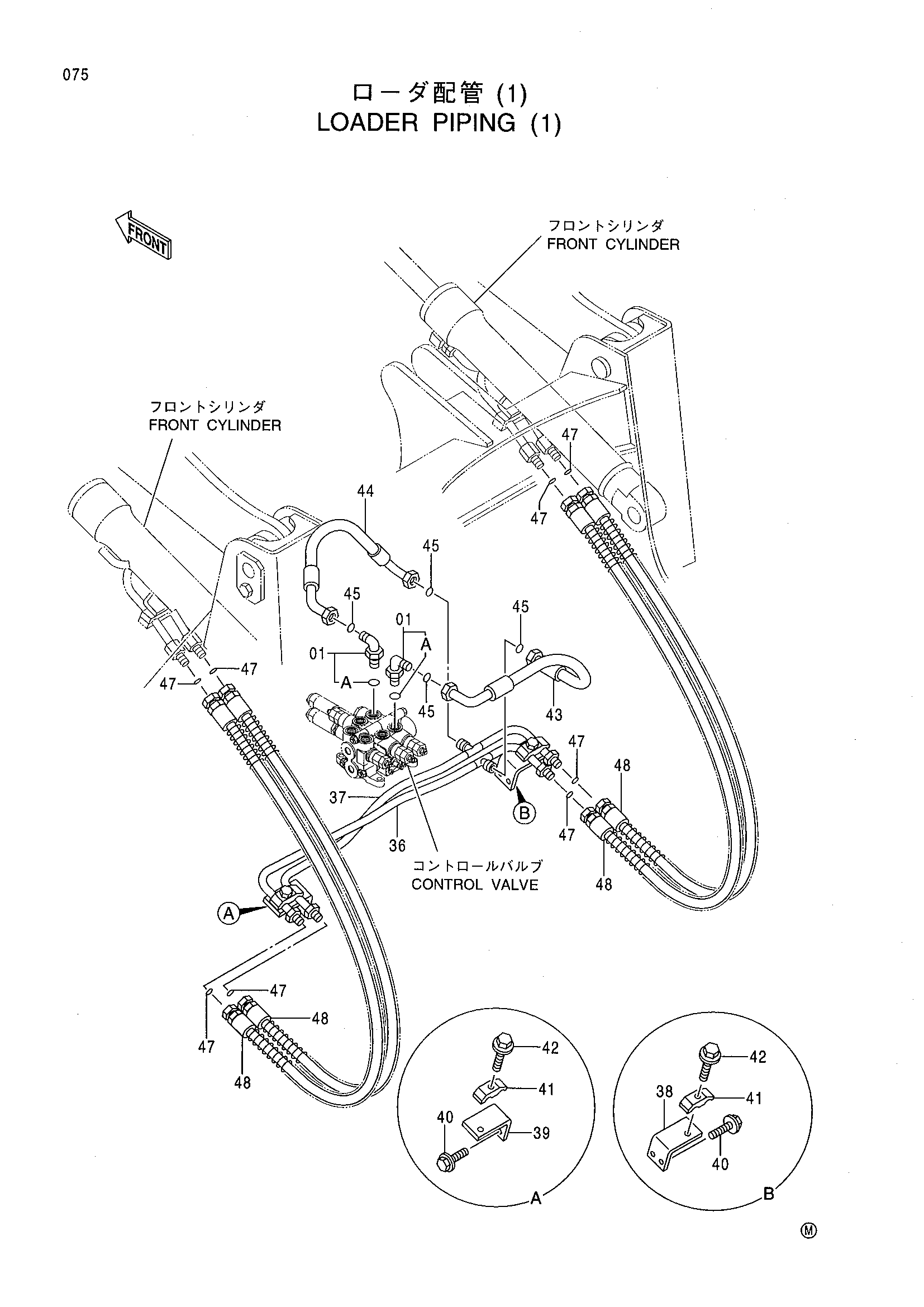

Заводская схема «Погрузчик трубопроводы (1)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4157562 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 8075382 | Трубка | 1 |
| 37 | 8059007 | Трубка | 1 |
| 38 | 9739597 | Кронштейн | 1 |
| 39 | 9739598 | Кронштейн | 1 |
| 40 | J011230 | Болт с шайбой | 4 |
| 41 | 4189858 | Хомут трубки | 2 |
| 42 | J011255 | Болт с шайбой | 2 |
| 43 | 4416738 | Шланг | 1 |
| 44 | 4416737 | Шланг | 1 |
| 45 | 4187308 | Уплотнительное кольцо | 4 |
| 47 | 4187308 | Уплотнительное кольцо | 8 |
| 48 | 4415262 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
