Клапан рулевого управления — HITACHI LX70-3

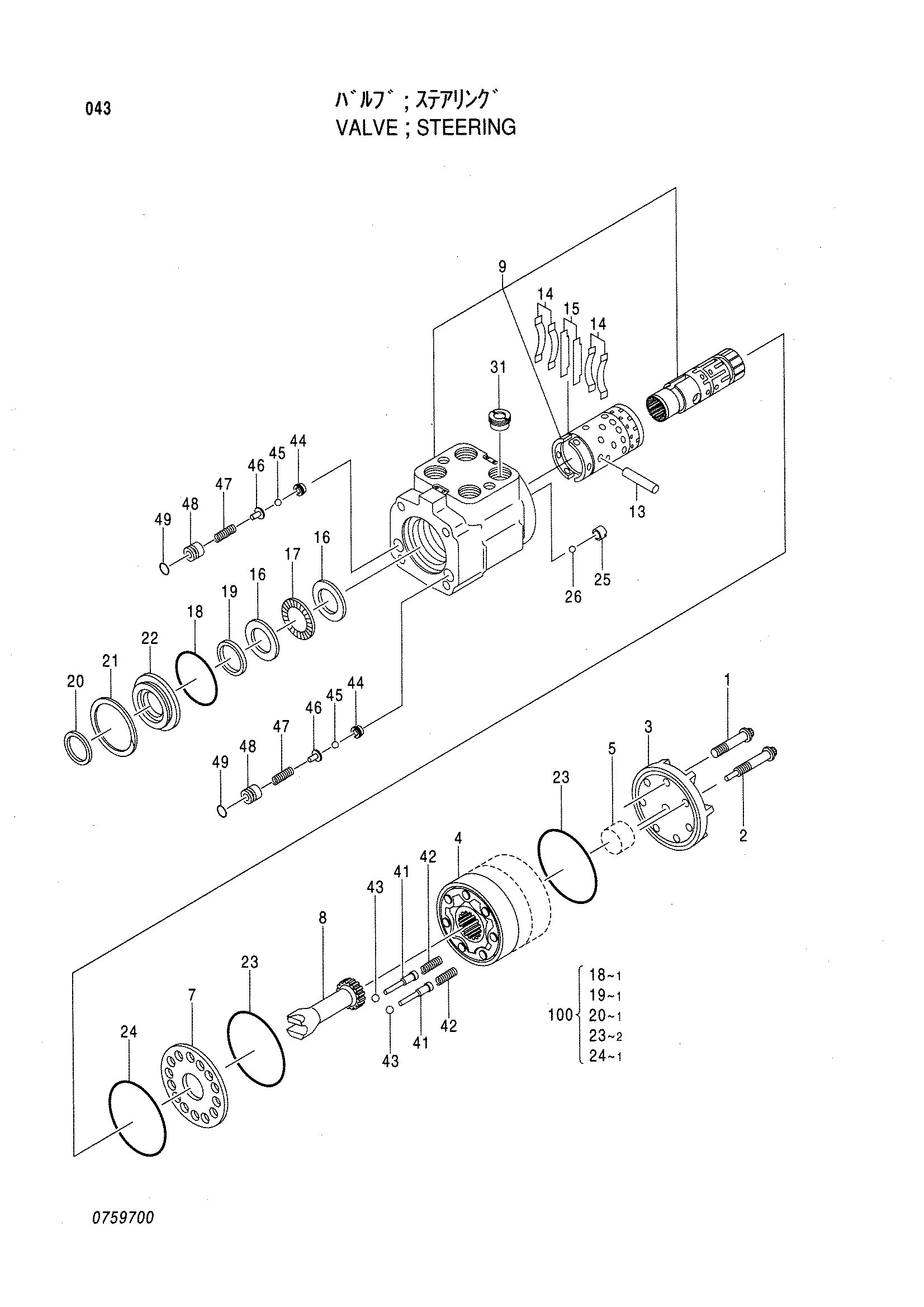

Заводская схема «Клапан рулевого управления» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4391631 | Клапан рулевого управления | 1 | |
| 1 | 0353801 | Винт | 6 |
| 2 | 0759701 | Винт | 1 |
| 3 | 0341102 | Колпачок | 1 |
| 4 | 0353802 | Ротор | 1 |
| 5 | 0469902 | Проставка | 1 |
| 7 | 0263205 | Пластина | 1 |
| 8 | 0263206 | Привод | 1 |
| 13 | 0263209 | Палец | 1 |
| 14 | 0263208 | Пружина | 4 |
| 15 | 0341106 | Пружина | 2 |
| 16 | 0263217 | Раке подшипник. | 2 |
| 17 | 0263218 | Неедле упорный | 1 |
| 18 | 0263219 | Уплотнительное кольцо | 1 |
| 19 | 0469906 | Уплотнение | 1 |
| 20 | 0263223 | Пылезащитное уплотнение | 1 |
| 21 | 0263220 | Стопорное кольцо | 1 |
| 22 | 0341107 | Втулка | 1 |
| 23 | 0263216 | Уплотнительное кольцо | 2 |
| 24 | 0730804 | Уплотнительное кольцо | 1 |
| 25 | 0730805 | Винт | 1 |
| 26 | 0730806 | Шарик | 1 |
| 41 | 0469903 | Пробка | 2 |
| 42 | 0469904 | Пружина | 2 |
| 43 | 0469905 | Шарик | 2 |
| 100 | 4436085 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
