Погрузчик линкаге — HITACHI LX70-3

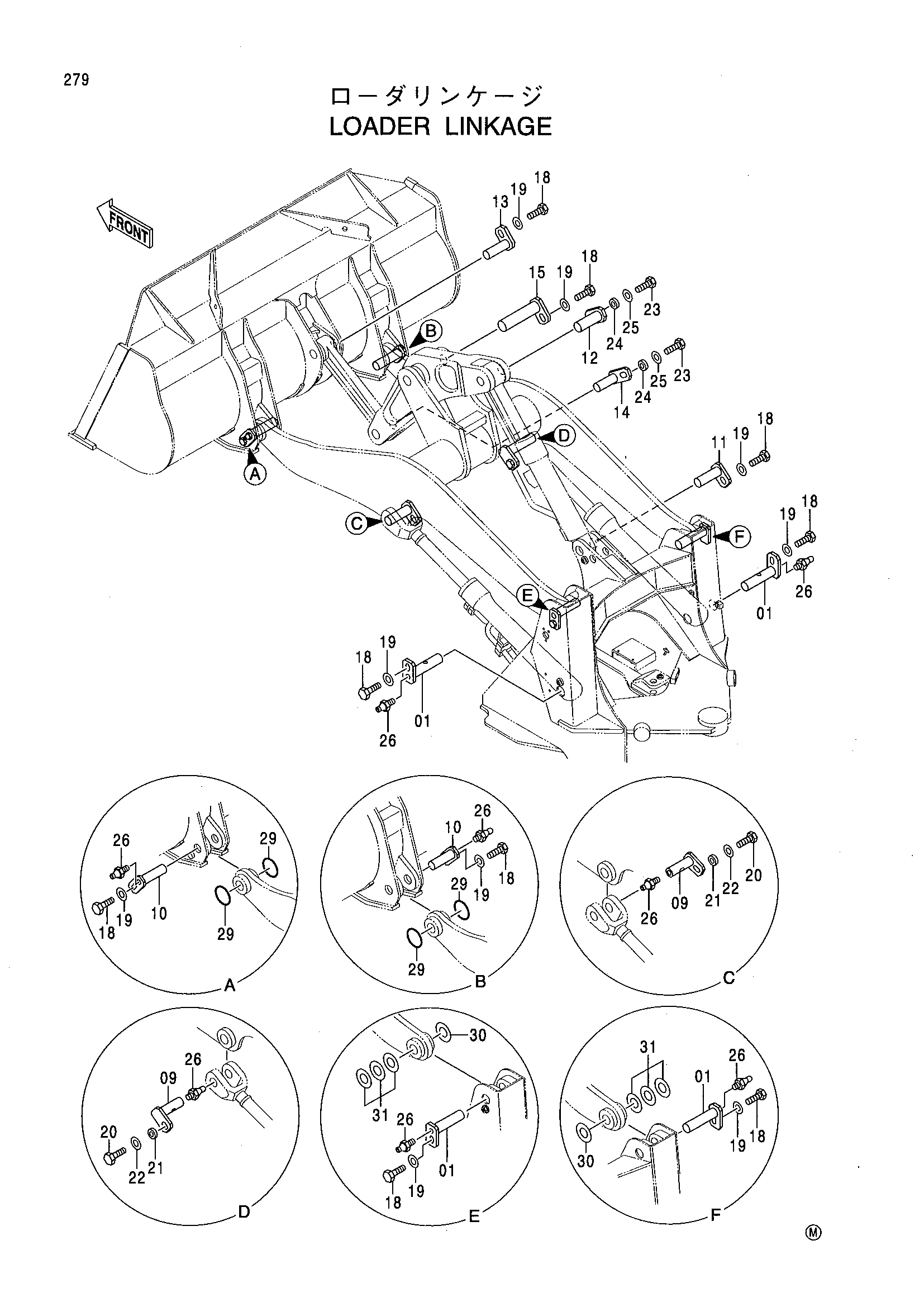

Заводская схема «Погрузчик линкаге» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8054276 | Палец | 4 |
| 09 | 8054280 | Палец | 2 |
| 10 | 8054277 | Палец | 2 |
| 11 | 8078187 | Палец | 1 |
| 12 | 8054142 | Палец | 1 |
| 13 | 8054278 | Палец | 1 |
| 14 | 8054279 | Палец | 1 |
| 15 | 8051510 | Палец | 1 |
| 18 | J901220 | Болт | 9 |
| 19 | 4183252 | Шайба | 9 |
| 20 | J901230 | Болт | 2 |
| 21 | 4252958 | Бобышка | 2 |
| 22 | 4183252 | Шайба | 2 |
| 23 | J901635 | Болт | 2 |
| 24 | 4332708 | Бобышка | 2 |
| 25 | 4087197 | Шайба | 2 |
| 26 | J75481 | Пресс-маслёнка | 10 |
| 29 | 4066923 | Уплотнительное кольцо | 4 |
| 30 | 4179807 | Шайба 1.0 | 2 |
| 31 | 4179808 | Шайба 2.0 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
