Масляный радиатор трубопроводы — HITACHI LX70-3

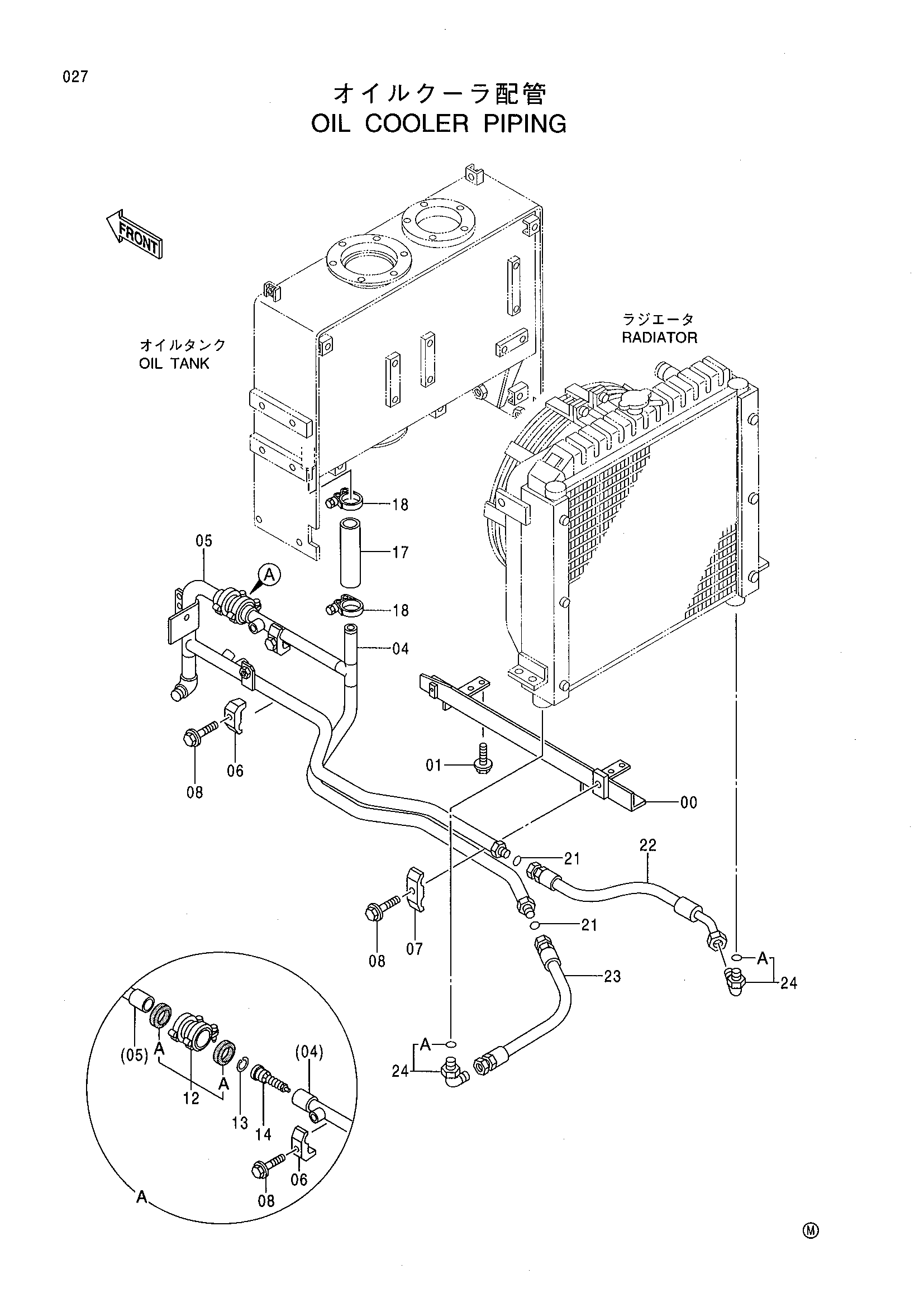

Заводская схема «Масляный радиатор трубопроводы» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075386 | Кронштейн | 1 |
| 01 | J011025 | Болт с шайбой | 4 |
| 04 | 7036072 | Обратная трубка | 1 |
| 05 | 7035646 | Обратная трубка | 1 |
| 06 | 4190127 | Хомут трубки | 2 |
| 07 | 4189860 | Хомут трубки | 1 |
| 08 | J011260 | Болт с шайбой | 3 |
| 12 | 4067834 | Муфта | 1 |
| 12A | 4196260 | Уплотнение | 2 |
| 13 | 991718 | Стопорное кольцо | 1 |
| 14 | 4305173 | Клапан | 1 |
| 17 | 4084123 | Резиновый шланг | 1 |
| 18 | 4296063 | Хомут шланга | 2 |
| 21 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4411738 | Шланг | 1 |
| 23 | 4416725 | Шланг | 1 |
| 24 | 4169596 | Угловой штуцер | 2 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
