Дифферетиал-локк трубопроводы — HITACHI LX70-3

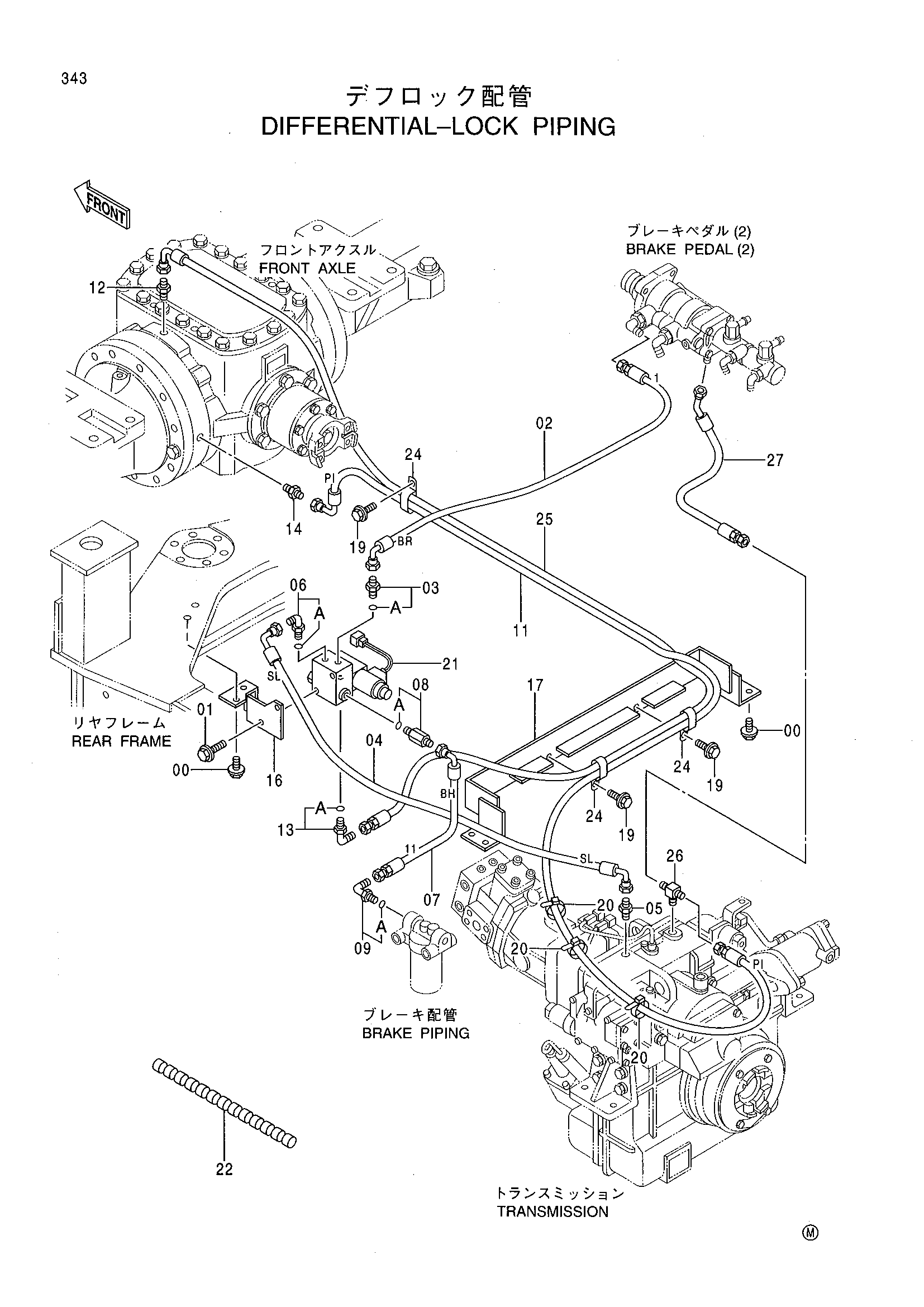

Заводская схема «Дифферетиал-локк трубопроводы» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J011025 | Болт с шайбой | 6 |
| 01 | J010860 | Болт с шайбой | 2 |
| 02 | 4349815 | Шланг | 1 |
| 03 | 4200466 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4328985 | Шланг | 1 |
| 05 | 4154651 | Адаптер | 1 |
| 06 | 4278441 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4384499 | Шланг | 1 |
| 08 | 4276965 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200471 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4286489 | Шланг | 1 |
| 12 | 4298812 | Адаптер | 1 |
| 13 | 4154670 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4215650 | Адаптер | 1 |
| 16 | 8081013 | Кронштейн | 1 |
| 17 | 8081155 | Кронштейн | 1 |
| 19 | J021025 | Болт с шайбой | 3 |
| 20 | 4121859 | Ленточный зажим | 4 |
| 21 | 4302673 | Клапан блок | 1 |
| 22 | 4133527 | Защитный кожух | 5 |
| 24 | 4190282 | Зажим | 3 |
| 25 | 4391119 | Шланг | 1 |
| 26 | 4280284 | Тройник | 1 |
| 27 | 4218450 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
