Задний полный крыло <тво-сеатер стальной кабина> — HITACHI LX70-3

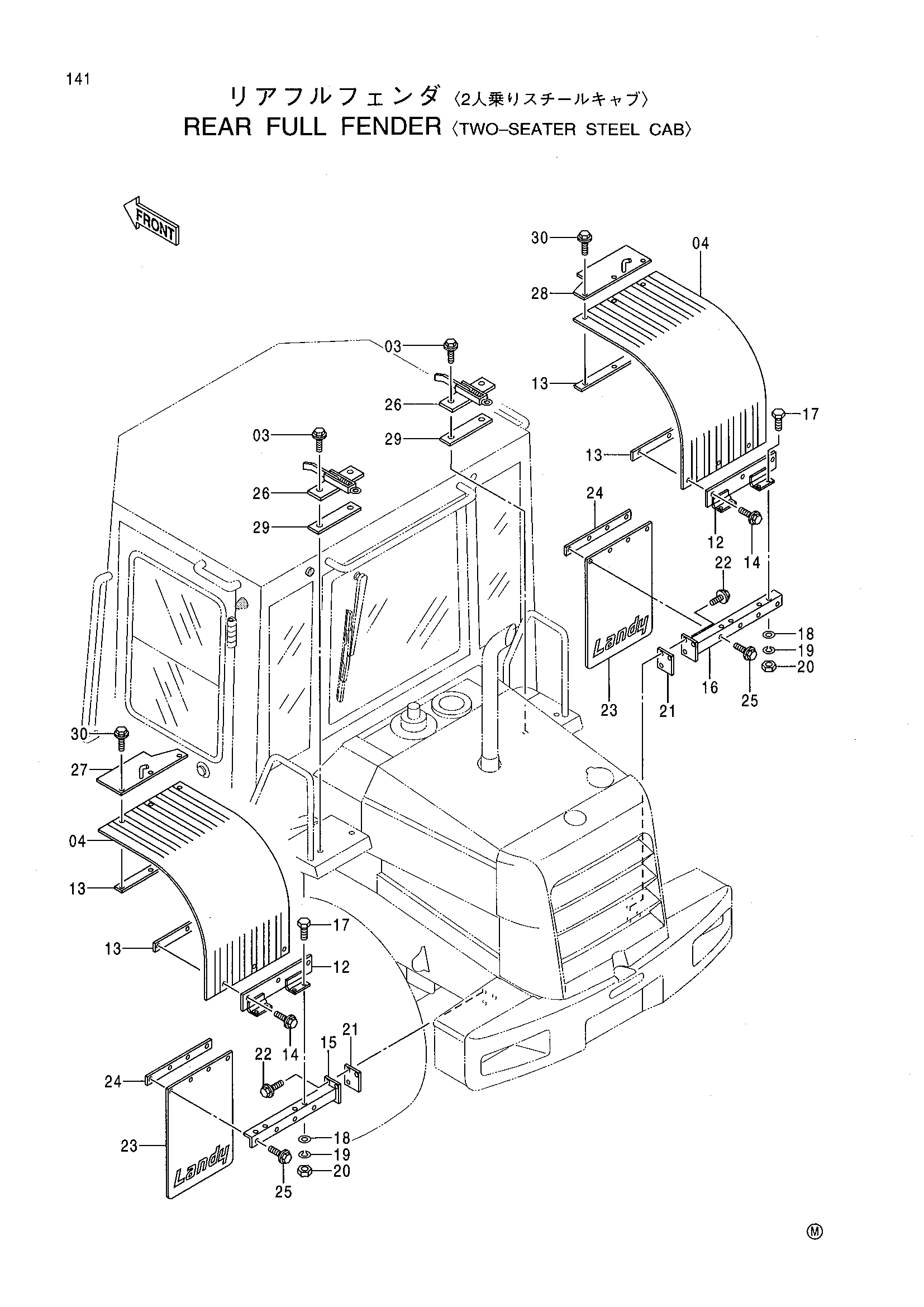

Заводская схема «Задний полный крыло <тво-сеатер стальной кабина>» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J011030 | Болт с шайбой | 4 |
| 04 | 4440080 | Крыло | 2 |
| 12 | 9745294 | Крыло | 2 |
| 13 | 9744903 | Кронштейн | 4 |
| 14 | J021030 | Болт с шайбой | 6 |
| 15 | 8079719 | Кронштейн | 1 |
| 16 | 8079720 | Кронштейн | 1 |
| 17 | J901030 | Болт | 8 |
| 18 | A590110 | Плоская шайба | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | J950010 | Гайка | 8 |
| 21 | 4440168 | Седло винта | 2 |
| 22 | J021030 | Болт с шайбой | 6 |
| 23 | 3070624 | Крыло | 2 |
| 24 | 9746902 | Опора | 2 |
| 25 | J020825 | Болт с шайбой | 8 |
| 26 | 8081327 | Защёлка | 2 |
| 27 | 9755349 | Крюк | 1 |
| 28 | 9755351 | Крюк | 1 |
| 29 | 4442302 | Регулировочная шайба | 4 |
| 30 | J021030 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
