Гидроцилиндр — HITACHI LX70-3

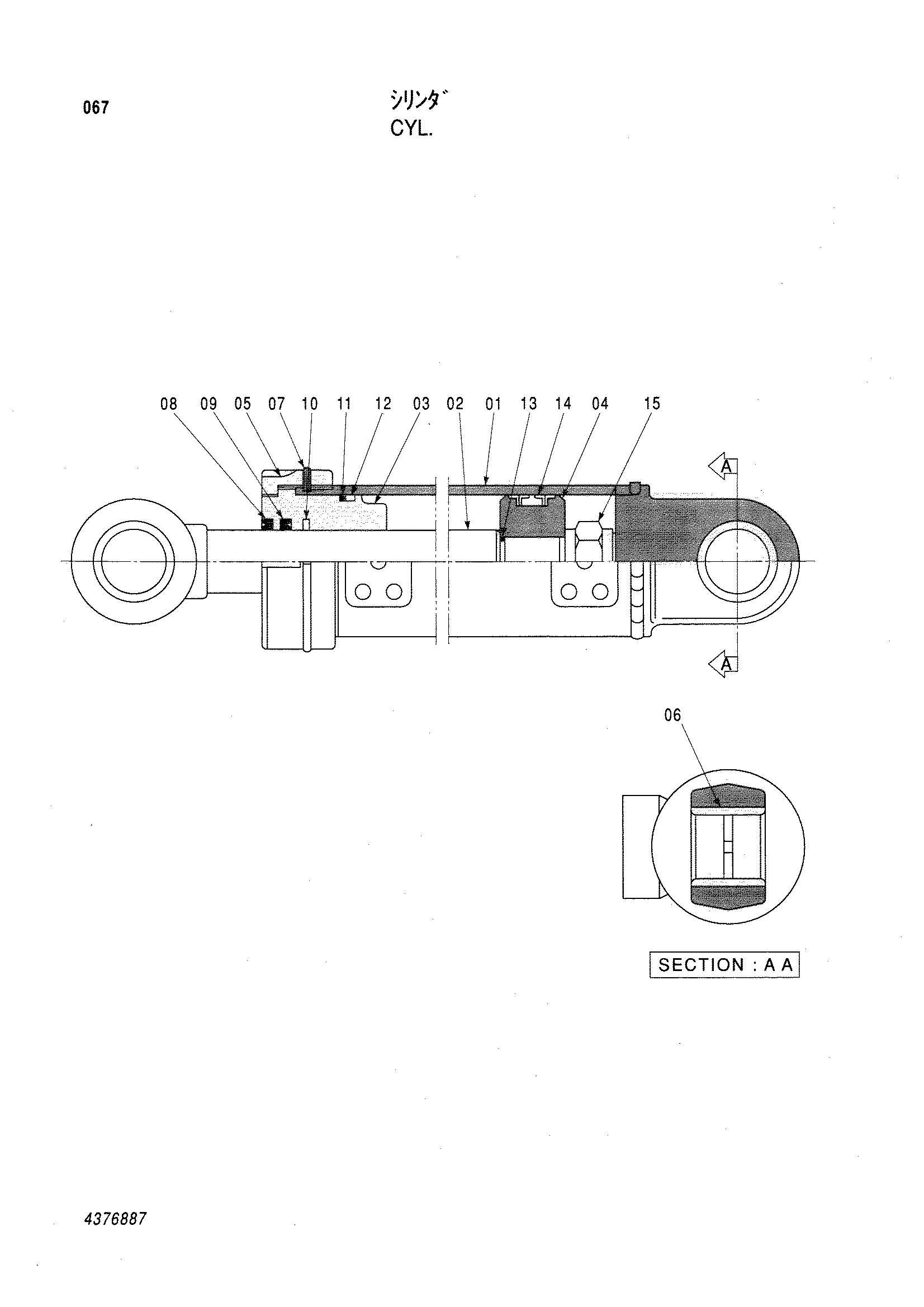

Заводская схема «Гидроцилиндр» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4376887 | Гидроцилиндр | 1 | |
| 01 | 4376888 | Трубка | 1 |
| 02 | 4376889 | Шток поршня | 1 |
| 03 | 4333103 | Втулка направляющая | 1 |
| 04 | 4333104 | Поршень | 1 |
| 05 | 4333105 | Винт | 1 |
| 06 | 4376890 | Втулка | 2 |
| 07 | 4333106 | Кольцо | 1 |
| 08 | 4333107 | Пылезащитное уплотнение | 1 |
| 09 | 4333108 | Манжета | 1 |
| 10 | 4333109 | Кольцо | 1 |
| 11 | 4333110 | Опорное кольцо | 1 |
| 12 | 4333111 | Уплотнительное кольцо | 1 |
| 13 | 4333112 | Уплотнительное кольцо | 1 |
| 14 | 4333113 | Уплотнение | 1 |
| 15 | 4333114 | Стопорная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
