Скольжение поворотный плуг трубопроводы (многофункциональный быстросъёмное устройство) — HITACHI LX70-3

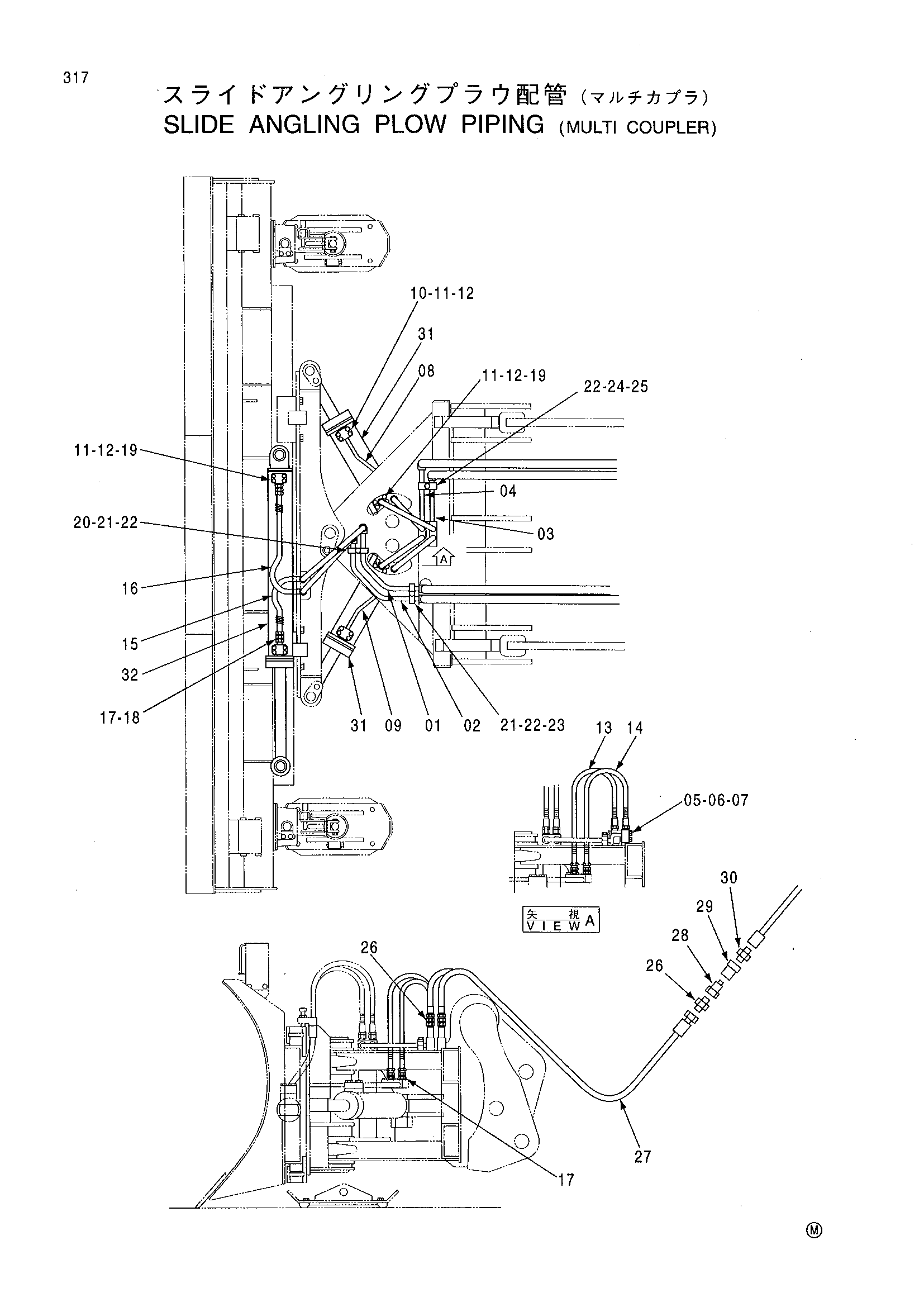

Заводская схема «Скольжение поворотный плуг трубопроводы (многофункциональный быстросъёмное устройство)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4464660 | Трубка | 1 |
| 02 | 4464661 | Трубка | 1 |
| 03 | 4464662 | Трубка | 1 |
| 04 | 4464663 | Трубка | 1 |
| 05 | J901095 | Болт | 4 |
| 06 | J950010 | Гайка | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | 4314145 | Трубка | 1 |
| 09 | 4314146 | Трубка | 1 |
| 10 | 4314142 | Болт | 8 |
| 11 | J219083 | Пружинная шайба | 24 |
| 12 | 4314143 | Уплотнение | 6 |
| 13 | 4376788 | Шланг | 2 |
| 14 | 4376789 | Шланг | 2 |
| 15 | 4376790 | Шланг | 1 |
| 16 | 4376791 | Шланг | 1 |
| 17 | 4376792 | Адаптер | 6 |
| 18 | 4376748 | Фланец | 2 |
| 19 | 4314151 | Болт | 16 |
| 20 | 4376750 | Хомут | 1 |
| 21 | J901235 | Болт | 3 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | 4376751 | Хомут | 2 |
| 24 | 4189858 | Хомут трубки | 1 |
| 25 | J901240 | Болт | 1 |
| 26 | 94-1303 | Адаптер | 8 |
| 27 | 4269730 | Шланг | 4 |
| 28 | 4033129 | Самоуплотняющееся соединение | 4 |
| 29 | 4033130 | Самоуплотняющееся соединение | 4 |
| 30 | 94-1703 | Адаптер | 4 |
| 31 | 4314160 | Гидроцилиндр | 2 |
| 32 | 4376887 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
