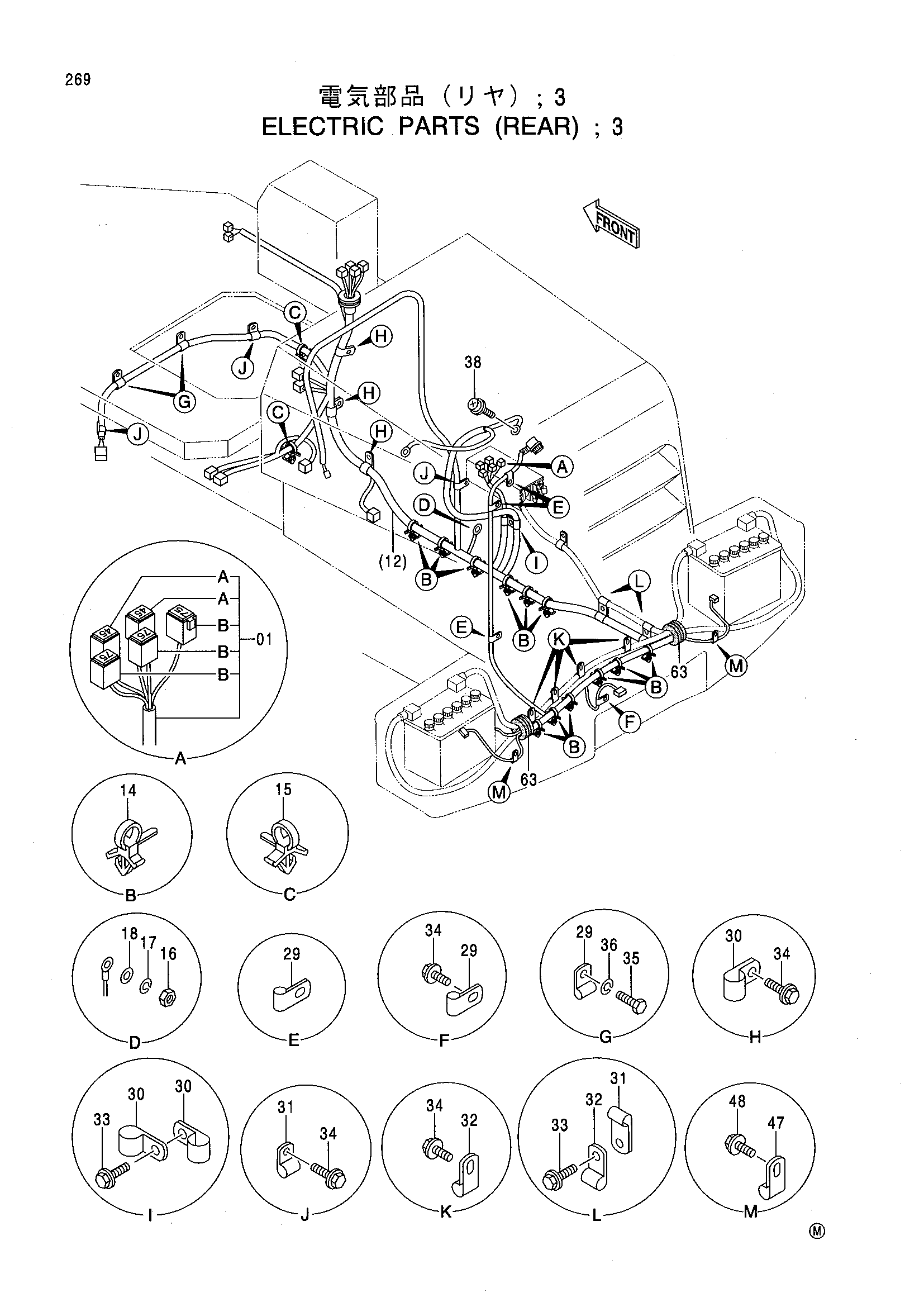

Электрооборудование (задний) 3 — HITACHI LX70-3
Заводская схема «Электрооборудование (задний) 3» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0003391 | Жгут проводов | 1 |
| 01A | 4315323 | Фусибле-линк | 2 |
| 01B | 4315324 | Фусибле-линк | 3 |
| 14 | 4259220 | Зажим | 12 |
| 15 | 4254600 | Зажим | 2 |
| 16 | J950010 | Гайка | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 29 | 4190261 | Зажим | 7 |
| 30 | 4192035 | Зажим | 5 |
| 31 | 4190275 | Зажим | 4 |
| 32 | 4190274 | Зажим | 7 |
| 33 | J011025 | Болт с шайбой | 3 |
| 34 | J011020 | Болт с шайбой | 11 |
| 35 | J901020 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 38 | J450512 | Винт с шайбой | 1 |
| 47 | 4190273 | Зажим | 2 |
| 48 | J021020 | Болт с шайбой | 2 |
| 63 | 4221018 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
