Гидроцилиндр ковша — HITACHI LX70-3

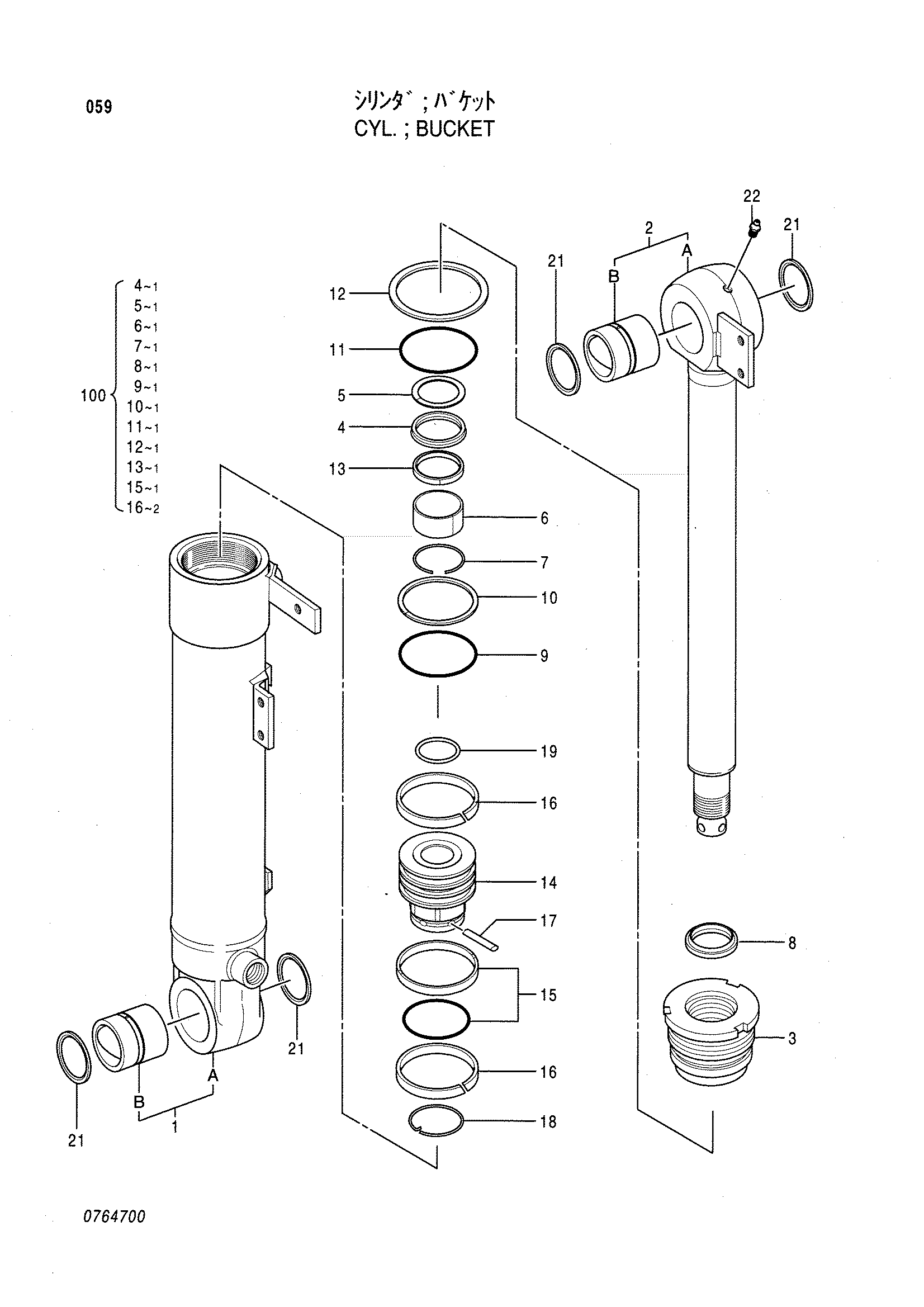

Заводская схема «Гидроцилиндр ковша» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4266360 | Гидроцилиндр ковша | 1 | |
| 1 | 0764701 | Труба гидроцилиндра | 1 |
| 1A | 0764702 | Труба гидроцилиндра | 1 |
| 1B | 0341303 | Втулка пальца | 1 |
| 2 | 0764703 | Шток поршня | 1 |
| 2A | 0764704 | Шток поршня | 1 |
| 2B | 0341303 | Втулка пальца | 1 |
| 3 | 0257803 | Головка гидроцилиндра | 1 |
| 4 | 0225711 | U-образная манжета | 1 |
| 5 | 0225712 | Опорное кольцо | 1 |
| 6 | 988670 | Втулка | 1 |
| 7 | 0225704 | Стопорное кольцо | 1 |
| 8 | 0225710 | Грязесъёмное кольцо | 1 |
| 9 | 4513526 | Уплотнительное кольцо | 1 |
| 10 | 4513525 | Опорное кольцо | 1 |
| 11 | A810110 | Уплотнительное кольцо | 1 |
| 12 | 0174517 | Стопорная шайба | 1 |
| 13 | 0225714 | Кольцо | 1 |
| 14 | 0257807 | Поршень | 1 |
| 15 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 16 | 0240916 | Кольцо | 2 |
| 17 | 0225605 | Палец | 1 |
| 18 | 0225606 | Стопорное кольцо | 1 |
| 19 | 0240805 | Регулировочная шайба | 1 |
| 21 | 0341304 | Грязесъёмное кольцо | 4 |
| 22 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4438628 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
