Мост корпус (передний) — HITACHI LX70-3

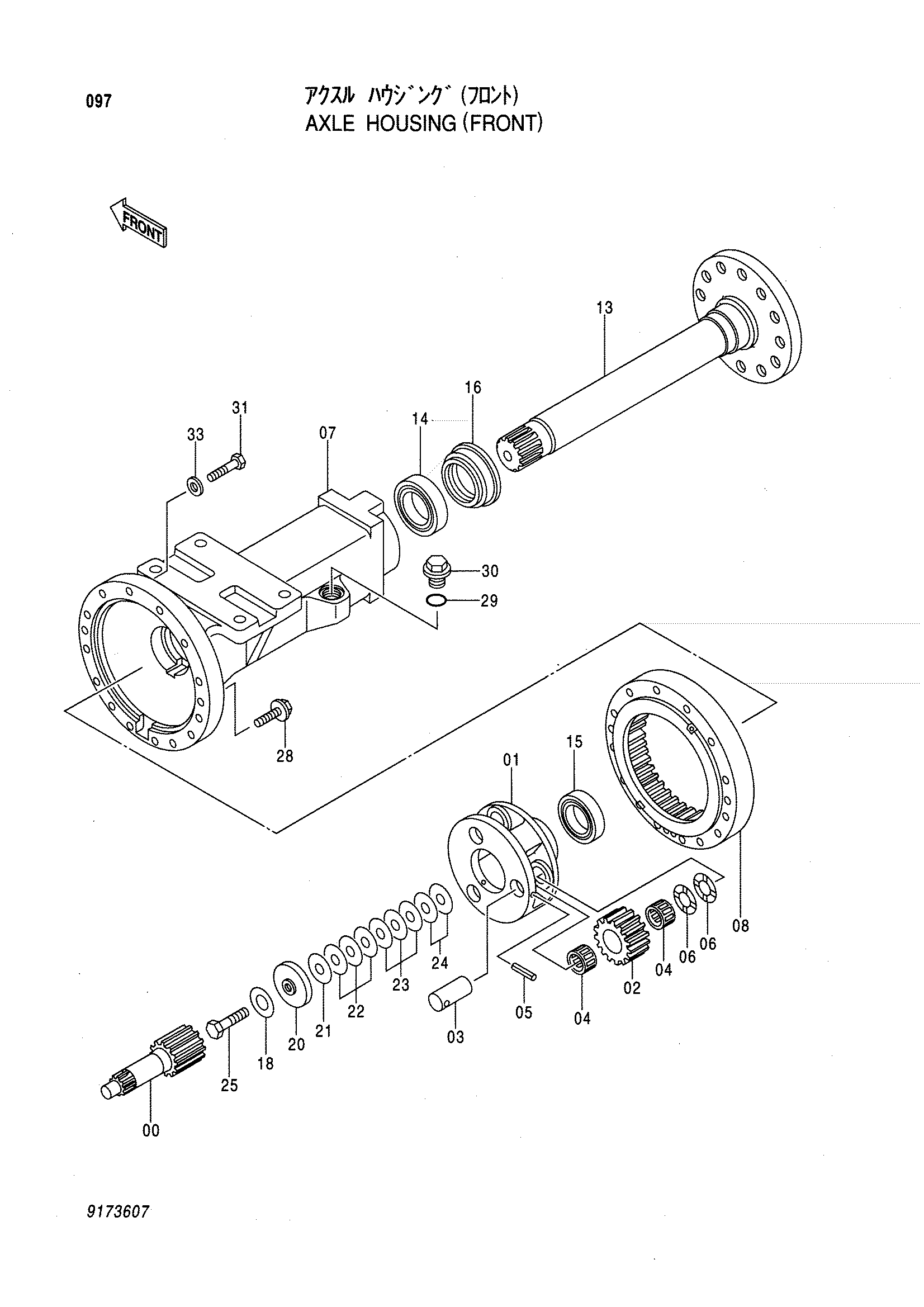

Заводская схема «Мост корпус (передний)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9173607 | Мост корпус | 2 | |
| 00 | 2042747 | Солнечная шестерня | 1 |
| 01 | 1026046 | Водило | 1 |
| 02 | 3083281 | Планетарная шестерня | 3 |
| 03 | 4245966 | Палец | 3 |
| 04 | 4113606 | Подшипник неедле | 6 |
| 05 | 4513294 | Пружинный штифт | 3 |
| 06 | 4406627 | Упорная пластина | 6 |
| 07 | 1026204 | Корпус | 1 |
| 08 | 2043192 | Коронная шестерня | 1 |
| 13 | 2042520 | Вал | 1 |
| 14 | 4119390 | Роликовый подшипник | 1 |
| 15 | 4297219 | Роликовый подшипник | 1 |
| 16 | 4291690 | Масляное уплотнение | 1 |
| 18 | 4427857 | Упорная пластина | 2 |
| 20 | 4292506 | Фиксатор | 1 |
| 21 | 4292500 | Регулировочная шайба 0.05 | 1 |
| 22 | 4292502 | Регулировочная шайба 0.1 | 3 |
| 23 | 4292503 | Регулировочная шайба 0.2 | 3 |
| 24 | 4292504 | Регулировочная шайба 0.5 | 2 |
| 25 | J931880 | Болт | 1 |
| 28 | J011050 | Болт с шайбой | 2 |
| 29 | A811030 | Уплотнительное кольцо | 1 |
| 30 | J75386 | Пробка | 1 |
| 31 | J931603 | Болт | 14 |
| 33 | 4114405 | Шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
