Нижняя защита [70] — HITACHI LX70-3

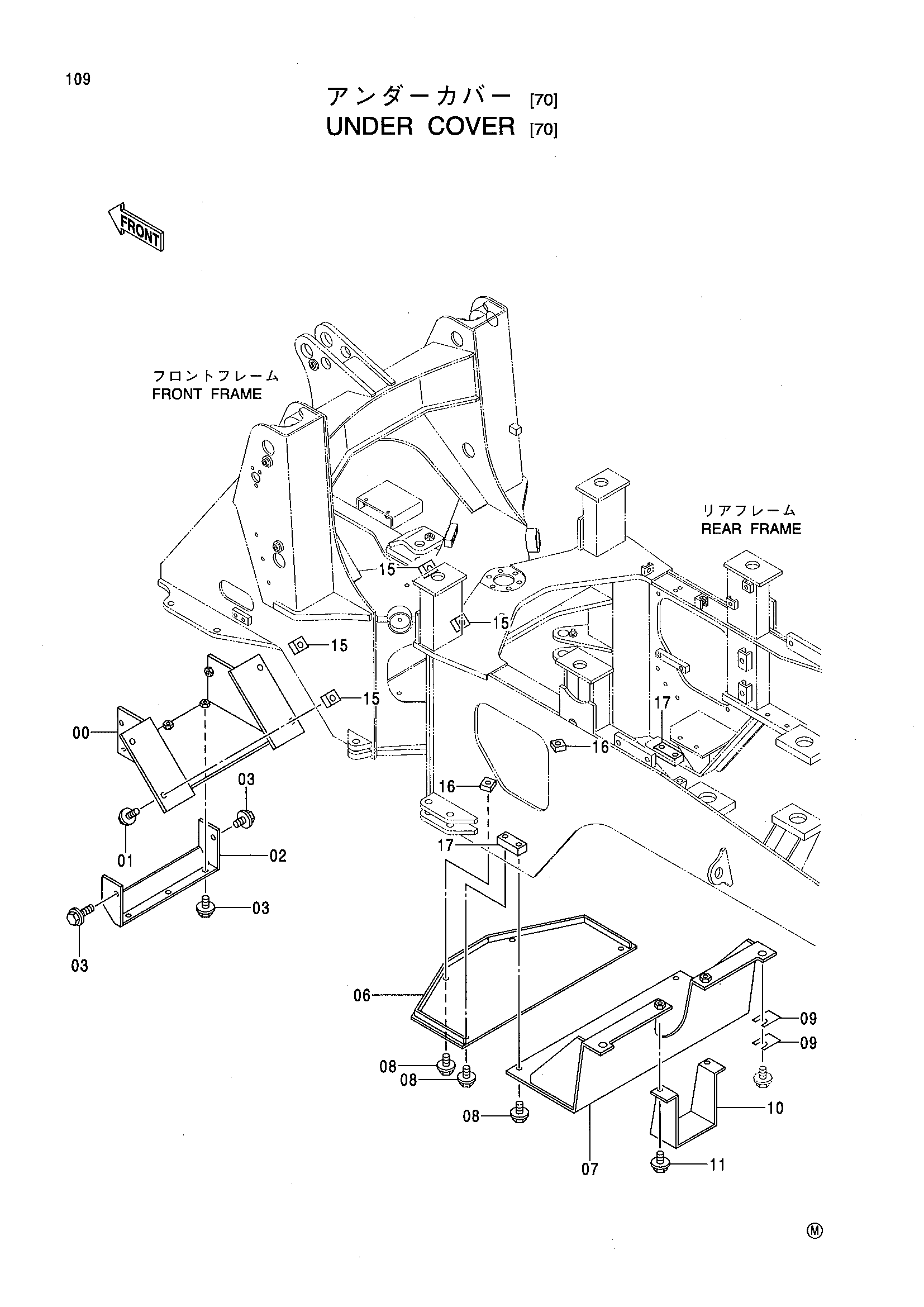

Заводская схема «Нижняя защита [70]» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Нижняя защита [70] HITACHI LX70-3](/catalog-drawings/86/86f7ffb1-7d5c-4f0a-86d3-943a253fda3d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081039 | Крышка | 1 |
| 01 | J031225 | Болт с шайбой | 4 |
| 02 | 3090029 | Крышка | 1 |
| 03 | J021025 | Болт с шайбой | 5 |
| 06 | 8081041 | Крышка | 1 |
| 07 | 8081042 | Крышка | 1 |
| 08 | J031235 | Болт с шайбой | 6 |
| 09 | 4441986 | Регулировочная шайба 1.0 | 4 |
| 10 | 4441293 | Крышка | 1 |
| 11 | J021030 | Болт с шайбой | 2 |
| 15 | 4186104 | Седло винта | 4 |
| 16 | 4209366 | Седло винта | 2 |
| 17 | 4344239 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
