Поворотный плуг жгут проводов — HITACHI LX70-3

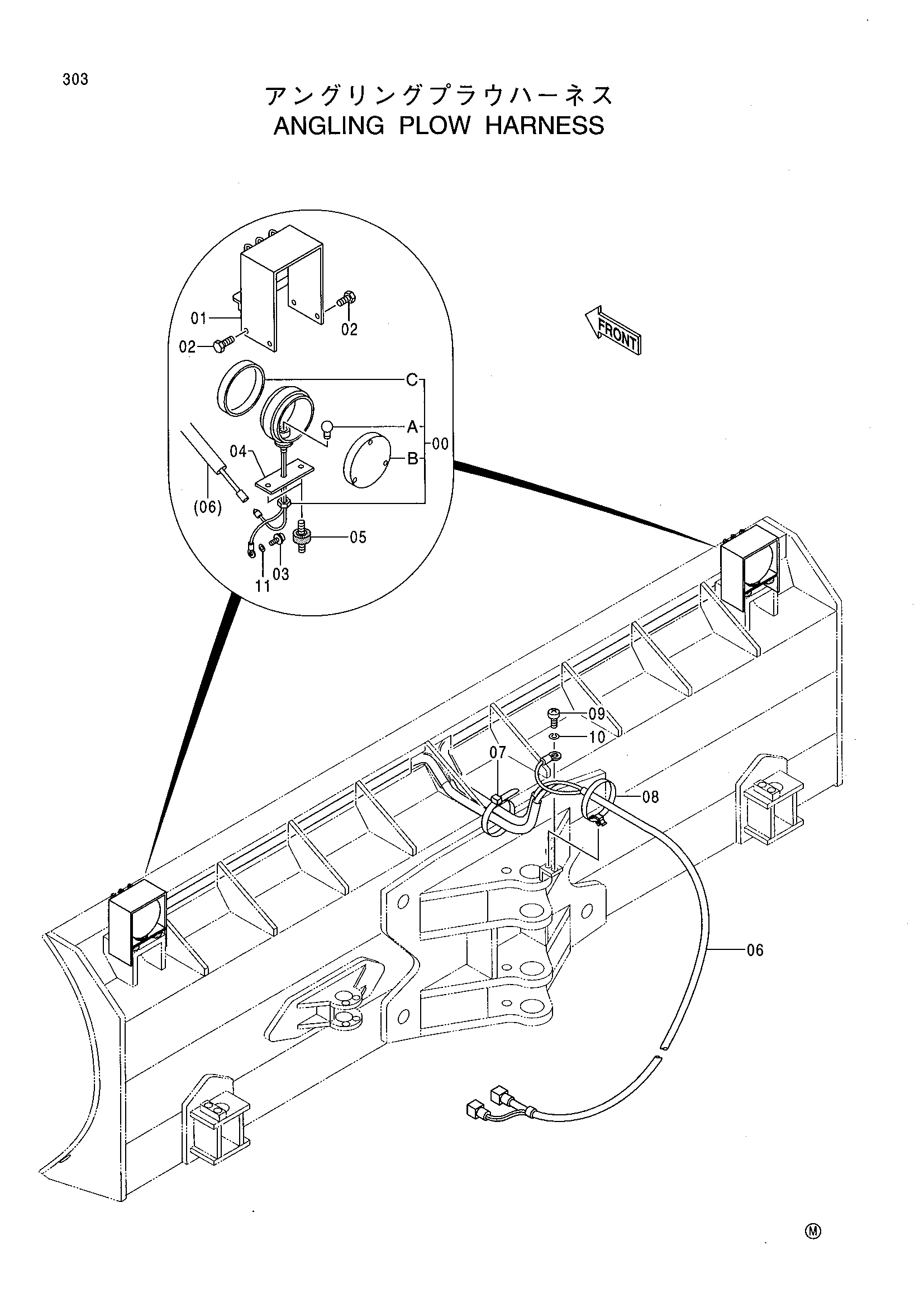

Заводская схема «Поворотный плуг жгут проводов» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334983 | Фонарь | 2 |
| 00A | 4295895 | Лампа | 1 |
| 00B | 4333365 | Ленз | 1 |
| 00C | 4360979 | Ленз | 1 |
| 01 | 8065911 | Крышка | 2 |
| 02 | J901025 | Болт | 8 |
| 03 | J450310 | Винт с шайбой | 2 |
| 04 | 4368360 | Пластина | 2 |
| 05 | 4368361 | Резиновая подушка | 4 |
| 06 | 4436398 | Жгут проводов | 1 |
| 07 | 4055311 | Ленточный зажим | 5 |
| 08 | 4259220 | Зажим | 1 |
| 09 | M430610 | Винт | 1 |
| 10 | A590906 | Пружинная шайба | 1 |
| 11 | A590103 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
