Воздушный фильтр [SS] — HITACHI LX70-3

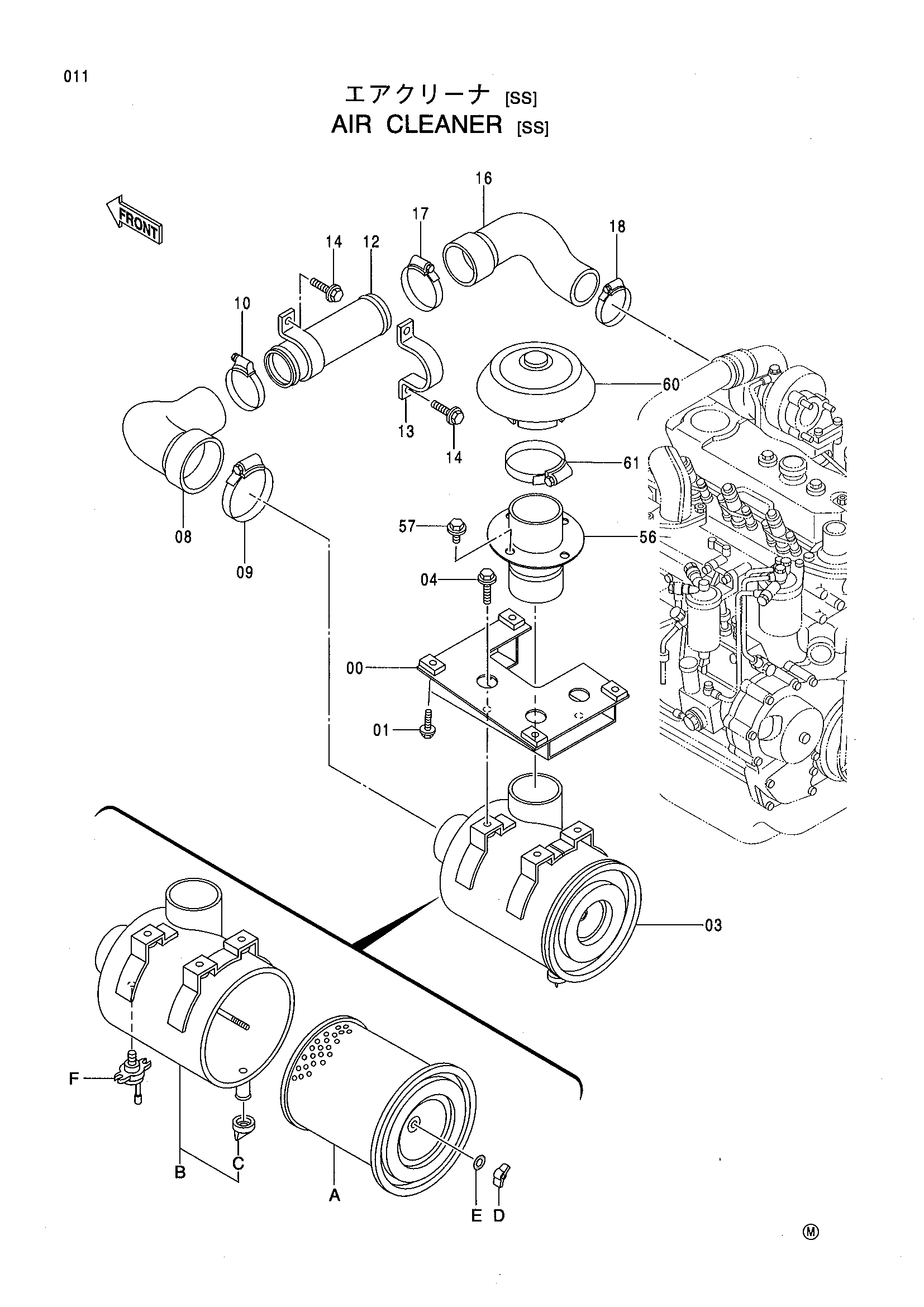

Заводская схема «Воздушный фильтр [SS]» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Воздушный фильтр [SS] HITACHI LX70-3](/catalog-drawings/06/06414cff-07d2-44af-b4ee-2e564a2be6bb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039455 | Кронштейн | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 03 | 4445787 | Фильтр воздушный в сборе | 1 |
| 03A | 4285619 | Элемент | 1 |
| 03B | 4466973 | Корпус | 1 |
| 03C | 4206552 | Клапан | 1 |
| 03D | 4285621 | Гайка винг | 1 |
| 03E | 4285622 | Манжета | 1 |
| 03F | 4334759 | Индикатор | 1 |
| 04 | J021020 | Болт с шайбой | 3 |
| 08 | 4421549 | Резиновый шланг | 1 |
| 09 | 4507397 | Хомут шланга | 1 |
| 10 | 4507512 | Хомут шланга | 1 |
| 12 | 9752936 | Трубка | 1 |
| 13 | 4000909 | Хомут трубки | 1 |
| 14 | J021020 | Болт с шайбой | 4 |
| 16 | 4421591 | Резиновый шланг | 1 |
| 17 | 4507512 | Хомут шланга | 1 |
| 18 | 4504491 | Хомут шланга | 1 |
| 56 | 8080809 | Трубка | 1 |
| 57 | J021035 | Болт с шайбой | 4 |
| 60 | 4188642 | Колпачок | 1 |
| 61 | 4507397 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
