Электрооборудование (задний) 1 — HITACHI LX70-3

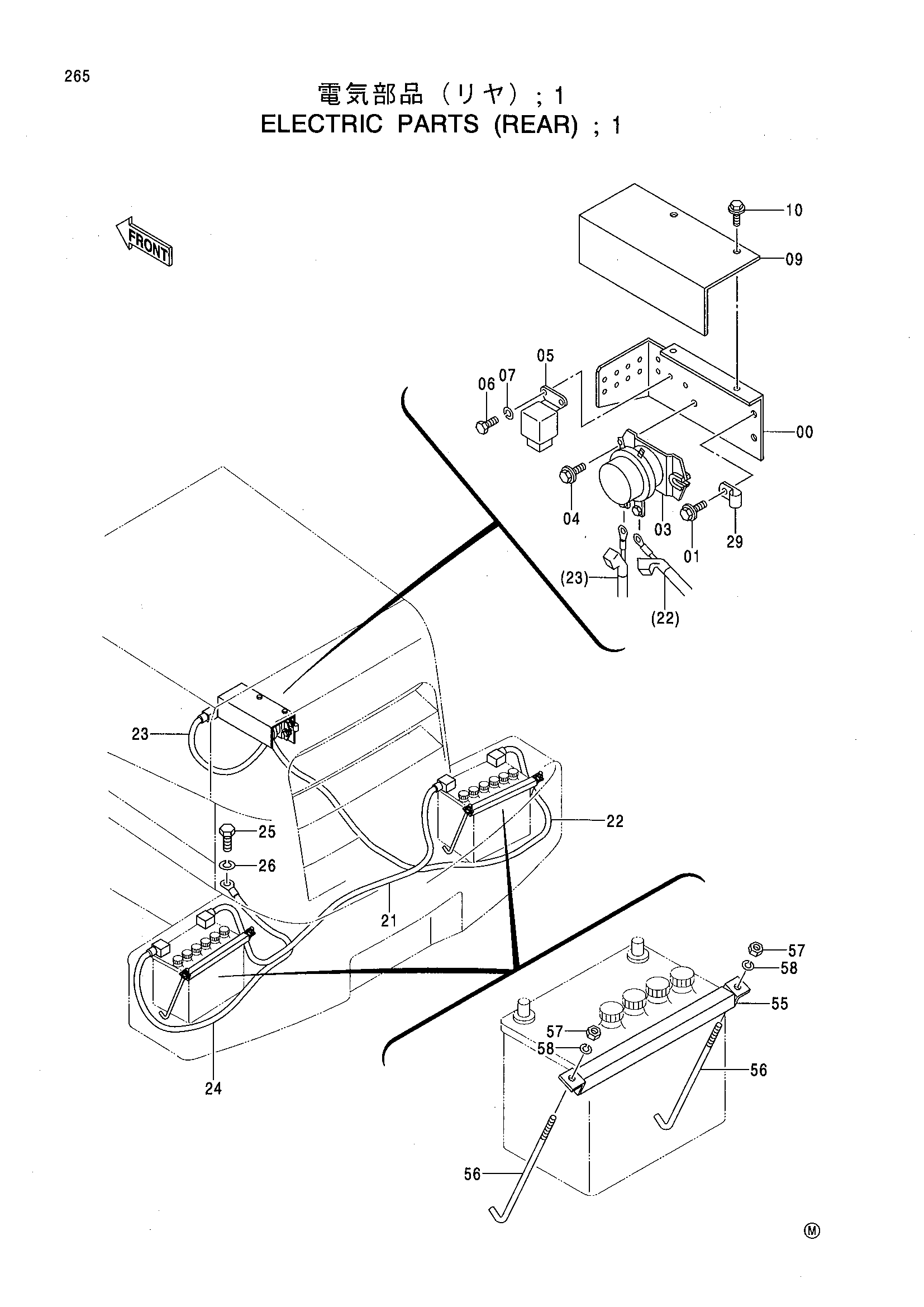

Заводская схема «Электрооборудование (задний) 1» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075507 | Кронштейн | 1 |
| 01 | J021020 | Болт с шайбой | 2 |
| 03 | 4255762 | Реле аккумулятор | 1 |
| 04 | J020825 | Болт с шайбой | 2 |
| 05 | 4441747 | Реле | 1 |
| 06 | J900612 | Болт | 2 |
| 07 | A590906 | Пружинная шайба | 2 |
| 09 | 4416373 | Крышка | 1 |
| 10 | J020816 | Болт с шайбой | 2 |
| 21 | 4409627 | Трос | 1 |
| 22 | 4416336 | Трос | 1 |
| 23 | 4416338 | Трос | 1 |
| 24 | 4409625 | Трос | 1 |
| 25 | J901020 | Болт | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 29 | 4190261 | Зажим | 1 |
| 55 | 9752150 | Держатель | 2 |
| 56 | 4305880 | Болт | 4 |
| 57 | M500807 | Гайка | 4 |
| 58 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
