Риде управление (1) — HITACHI LX70-3

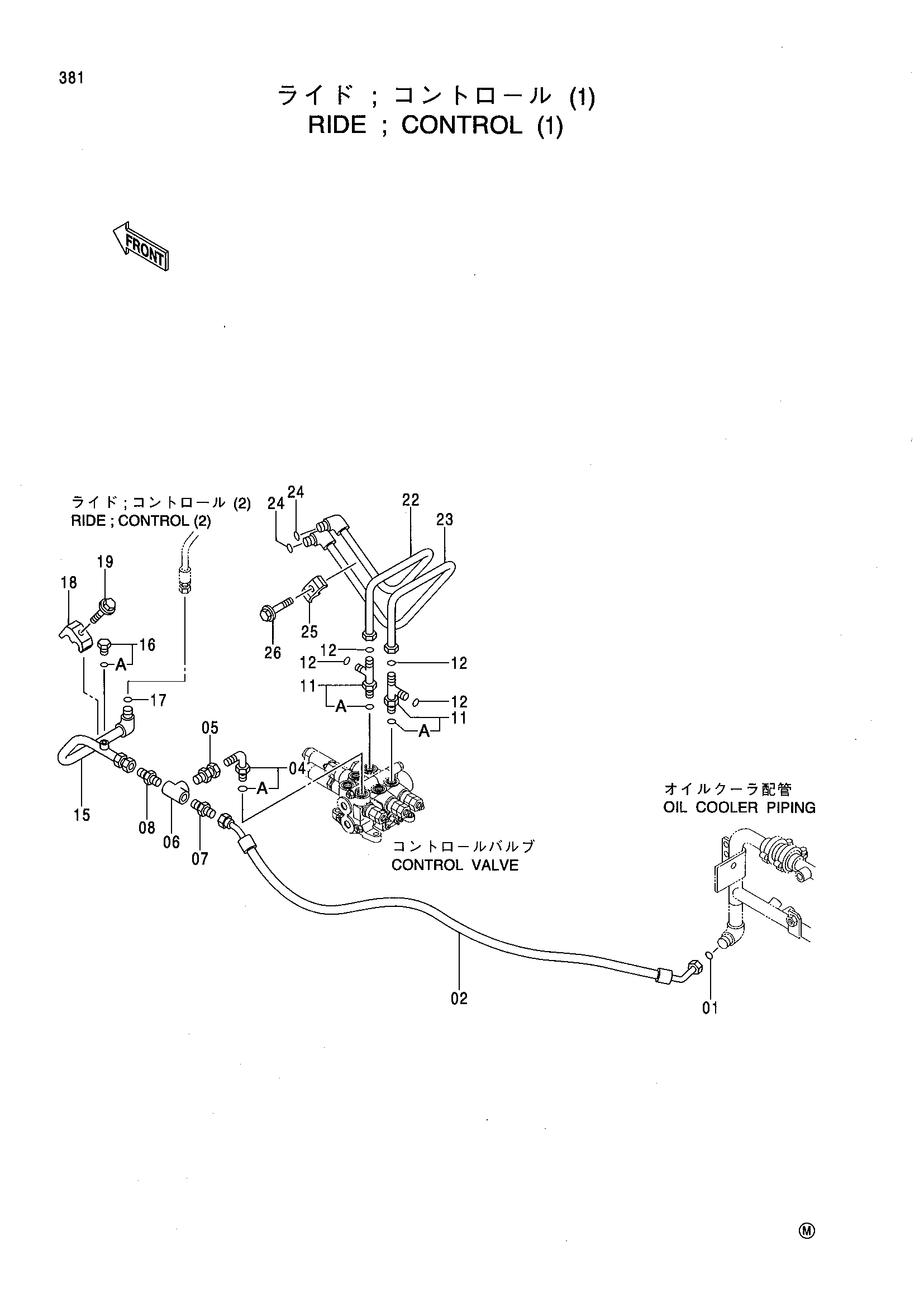

Заводская схема «Риде управление (1)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187328 | Уплотнительное кольцо | 1 |
| 02 | 4442580 | Шланг | 1 |
| 04 | 4102104 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4253059 | Адаптер | 1 |
| 06 | 94-0664 | Тройник | 1 |
| 07 | 94-1305 | Адаптер | 1 |
| 08 | 4192957 | Адаптер | 1 |
| 11 | 4218070 | Тройник | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 15 | 8081412 | Трубка | 1 |
| 16 | 4093624 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 1 |
| 18 | 4190126 | Хомут трубки | 1 |
| 19 | J011260 | Болт с шайбой | 1 |
| 22 | 8081414 | Трубка | 1 |
| 23 | 8081415 | Трубка | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | 4189858 | Хомут трубки | 1 |
| 26 | J011255 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
