Поворотный плуг (прямой соединение) — HITACHI LX70-3

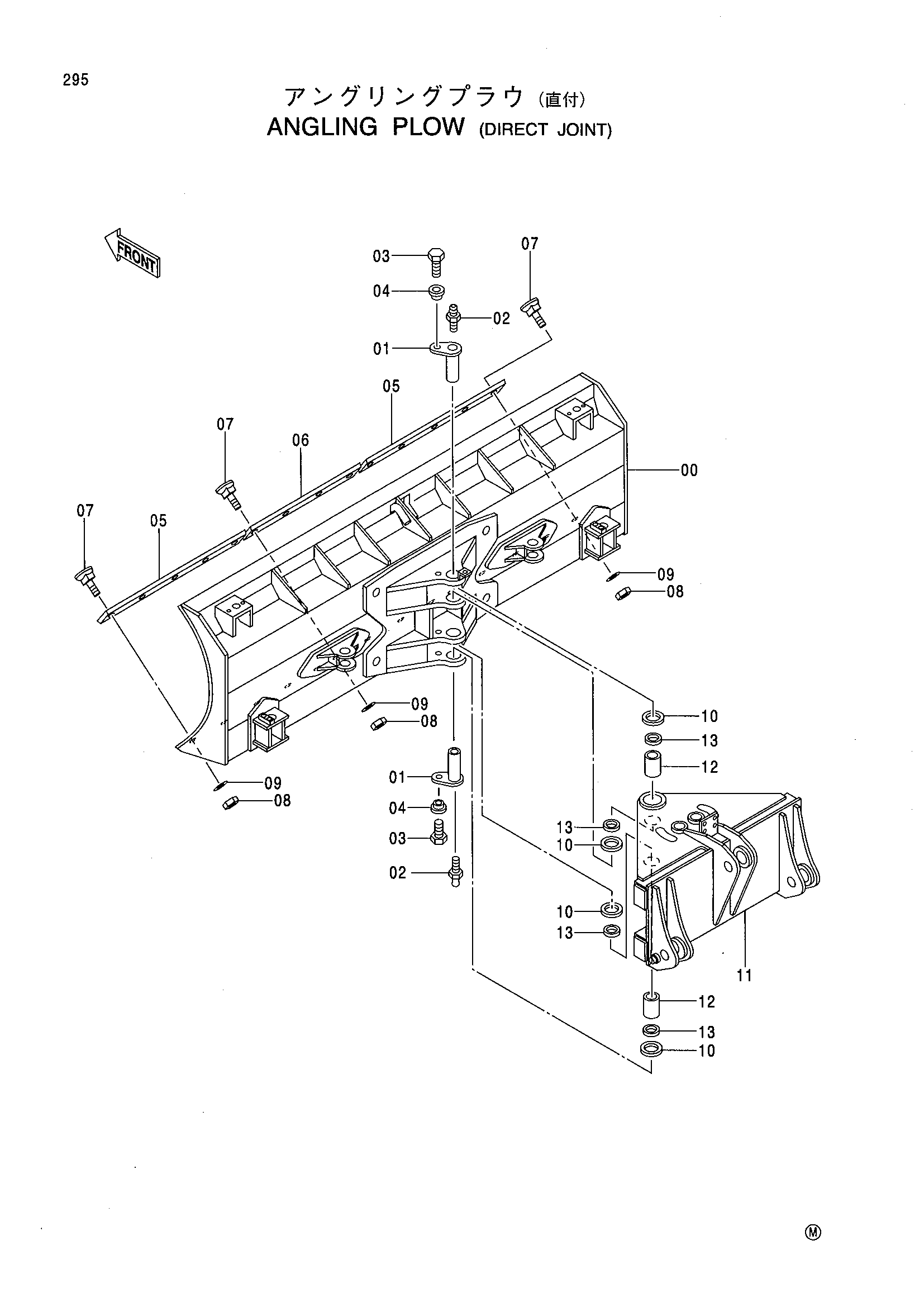

Заводская схема «Поворотный плуг (прямой соединение)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005025 | Отвал | 1 |
| 01 | 8065909 | Палец | 2 |
| 02 | J75481 | Пресс-маслёнка | 2 |
| 03 | J912045 | Болт | 2 |
| 04 | 4368358 | Втулка | 2 |
| 05 | 3070109 | Куттинг-едге | 2 |
| 06 | 3075716 | Куттинг-едге | 1 |
| 07 | 4184865 | Болт плуг | 14 |
| 08 | 4184822 | Гайка | 14 |
| 09 | 4018545 | Шайба | 14 |
| 10 | 4368375 | Регулировочная шайба | 5 |
| 11 | 5005024 | Опора | 1 |
| 12 | 4368373 | Втулка | 2 |
| 13 | 4279019 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
