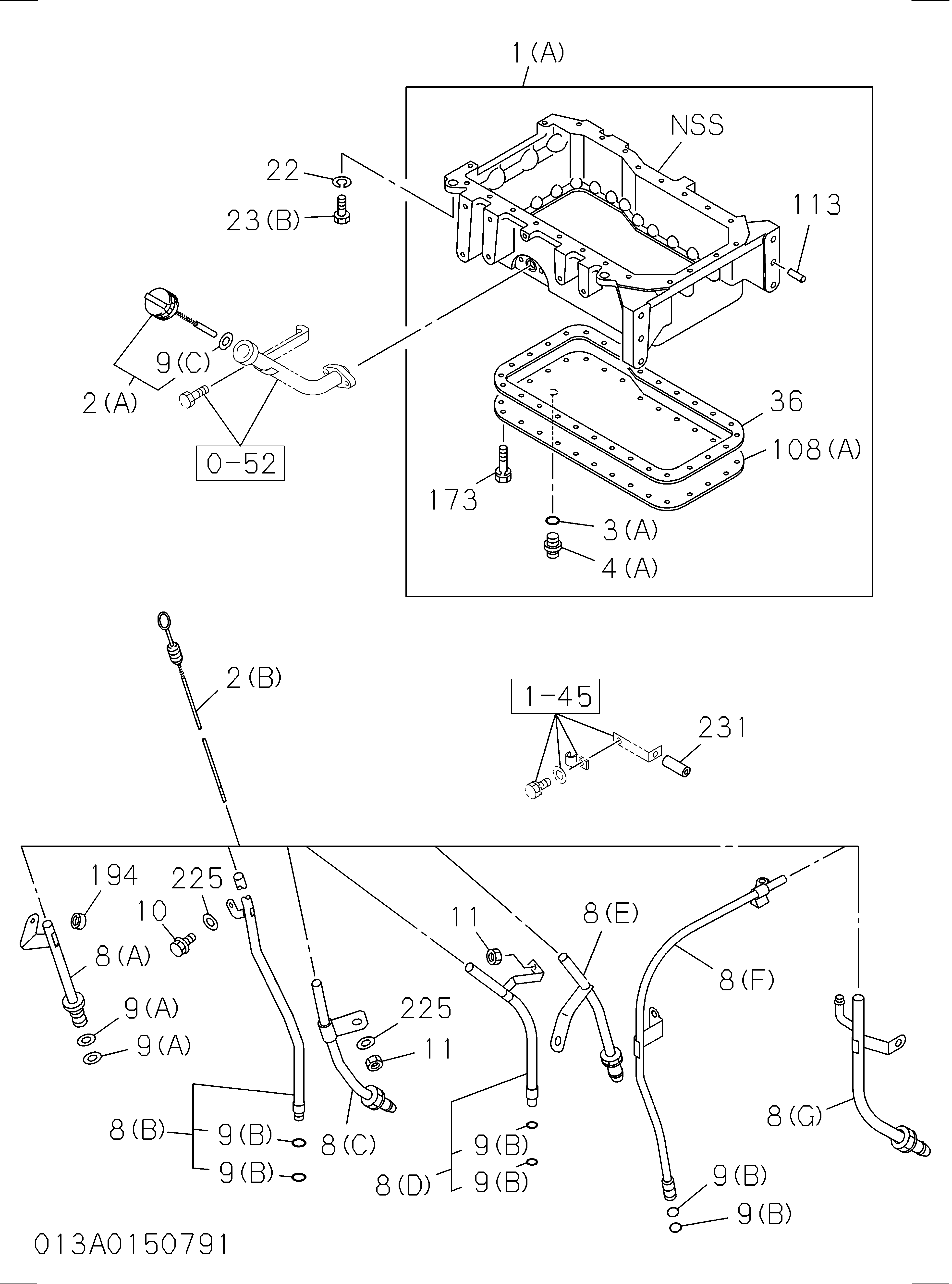

013: Масляный поддон и щуп уровня масла — HITACHI LX70-3
Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(F) | 8971311160 | Поддон в сборе масляный | 1 |
| 002(B) | 8944206610 | Указатель масляный уровень | 1 |
| 003(C) | 9095612180 | Прокладка дренажный пробка | 1 |
| 005(B) | 1096230570 | Прокладка пробка, масляный дренажный | 1 |
| 005(B) | 1096231790 | Прокладка пробка, масляный дренажный | 1 |
| 006(C) | 5096040150 | Пробка масляный дренажный | 1 |
| 008(D) | 8944167133 | Трубка направляющая, масляный указатель уровня | 1 |
| 009(B) | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 011 | 0911501080 | Гайка направляющая, масляный указатель уровня | 1 |
| 011 | 0911801080 | Гайка направляющая, масляный указатель уровня | 1 |
| 016 | 8943706660 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 8973524030 | Прокладка масляный поддон TO C/BL | 1 |
| 023(A) | 0500408180 | Болт масляный поддон | 24 |
| 023(A) | 0505408180 | Болт масляный поддон | 24 |
| 163(B) | 8943133440 | Шланг масляный поддон | 1 |
| 169(B) | 9098402521 | Гайка кронштейн | 2 |
| 228 | 8943311170 | Ниппель дренажный, масляный поддон | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
