Оне-сеатер стальной кабина, тво-сеатер стальной кабина (7) <левый — HITACHI LX70-3

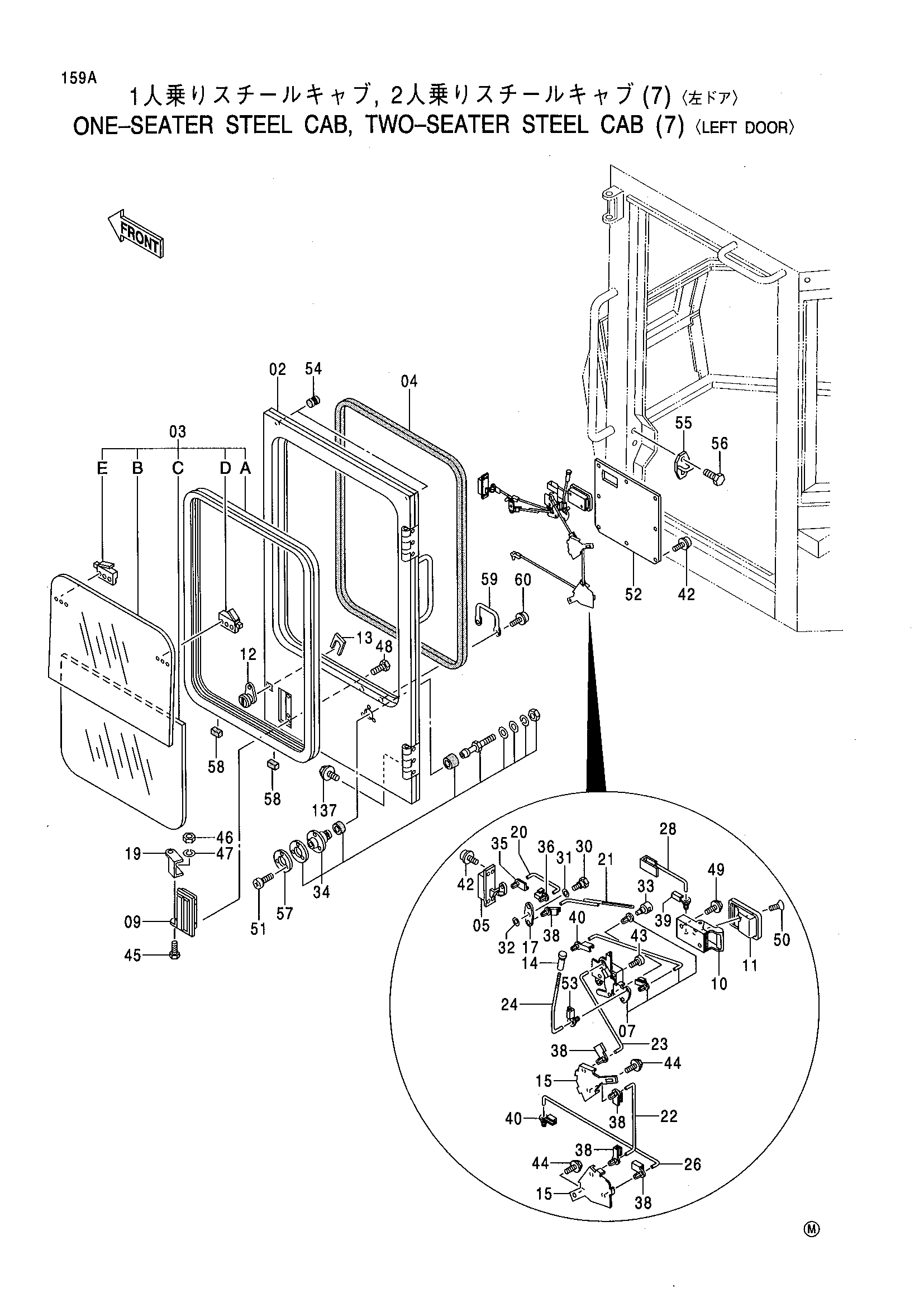

Заводская схема «Оне-сеатер стальной кабина, тво-сеатер стальной кабина (7) <левый» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02-60 | 4449055 | Дверь в сборе | 1 |
| 02-60 | 4449056 | Дверь в сборе | 1 |
| 02 | 4441662 | Рама | 1 |
| 02 | 4440572 | Рама | 1 |
| 03 | 4441600 | Сасх в сборе | 1 |
| 03B | 4441602 | Стекло | 1 |
| 03C | 4441603 | Стекло | 1 |
| 04 | 4441604 | Велт | 1 |
| 05 | 4441605 | Замок | 1 |
| 07 | 4441663 | Управление | 1 |
| 09 | 4441664 | Рукоятка | 1 |
| 10 | 4441608 | Рукоятка | 1 |
| 11 | 4441609 | Рукоятка | 1 |
| 12 | 4441625 | Замок | 1 |
| 13 | 4441626 | Зажим | 1 |
| 14 | 4441627 | Ручка | 1 |
| 15 | 4441628 | Кранк белл | 2 |
| 17 | 4441665 | Кранк белл | 1 |
| 19 | 4441666 | Кронштейн | 1 |
| 20 | 4441631 | Шток | 1 |
| 21 | 4441632 | Шток | 1 |
| 22 | 4441633 | Шток | 1 |
| 23 | 4441634 | Шток | 1 |
| 24 | 4441635 | Шток | 1 |
| 26 | 4441667 | Шток | 1 |
| 28 | 4441668 | Шток | 1 |
| 30 | 4441638 | Болт | 1 |
| 31 | 4441639 | Шайба | 1 |
| 32 | 4441640 | Шайба | 1 |
| 33 | 4441641 | Механизм натяжения | 1 |
| 34 | 4441642 | Защёлка | 1 |
| 35 | 4441643 | Держатель | 1 |
| 36 | 4441644 | Держатель | 1 |
| 38 | 4441669 | Держатель | 5 |
| 39 | 4441646 | Держатель | 1 |
| 40 | 4441647 | Держатель | 1 |
| 42 | 4441525 | Винт с шайбой | 12 |
| 43 | 4441648 | Винт | 3 |
| 44 | 4441649 | Болт | 2 |
| 45 | 4441658 | Винт | 1 |
| 46 | 4441651 | Гайка | 1 |
| 47 | 4441652 | Пружинная шайба | 1 |
| 48 | 4441653 | Винт | 2 |
| 49 | 4441653 | Винт | 2 |
| 50 | 4441654 | Винт | 1 |
| 51 | 4441655 | Винт | 3 |
| 52 | 4441656 | Пластина | 1 |
| 53 | 4441714 | Шток | 1 |
| 54 | 4441526 | Резиновая втулка | 2 |
| 55 | 4441657 | Ответная планка | 1 |
| 56 | 4441658 | Винт | 2 |
| 57 | 4441659 | Уплотнение лента | 1 |
| 58 | 4441660 | Проставка | 2 |
| 59 | 4441661 | Рукоятка | 1 |
| 60 | 4441598 | Шайба | 2 |
| 137 | J050825 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
