Глушитель [70] — HITACHI LX70-3

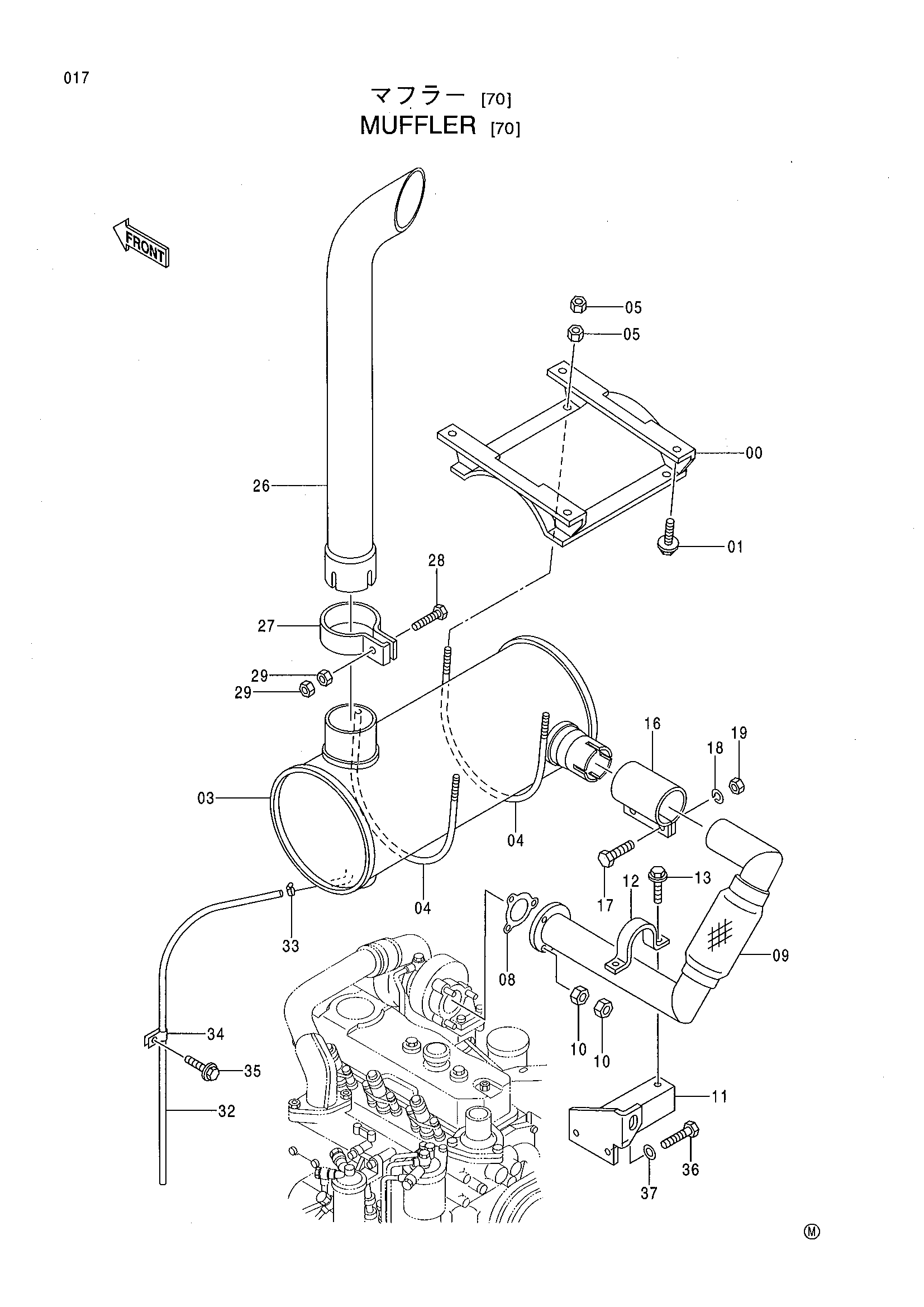

Заводская схема «Глушитель [70]» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Глушитель [70] HITACHI LX70-3](/catalog-drawings/da/dafcd999-ebcc-429a-b27c-e45c606f5ea5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075161 | Кронштейн | 1 |
| 01 | J021030 | Болт с шайбой | 4 |
| 03 | 4414299 | Глушитель | 1 |
| 04 | 4332488 | U-образный болт | 2 |
| 05 | J950010 | Гайка | 8 |
| 08 | 4263386 | Прокладка | 1 |
| 09 | 7040627 | Выпускная труба | 1 |
| 10 | M520807 | Гайка | 6 |
| 11 | 8076701 | Кронштейн | 1 |
| 12 | 4414825 | Хомут трубки | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 16 | 4213017 | Хомут | 1 |
| 17 | J901240 | Болт | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 19 | M520012 | Гайка | 2 |
| 26 | 3085048 | Выпускная труба | 1 |
| 27 | 4414846 | Хомут | 1 |
| 28 | M261050 | Болт | 1 |
| 29 | M520010 | Гайка | 2 |
| 32 | 4423213 | Трубка | 1 |
| 33 | 4508575 | Хомут шланга | 1 |
| 34 | 4344303 | Зажим | 1 |
| 35 | J011025 | Болт с шайбой | 1 |
| 36 | M111022 | Болт | 2 |
| 37 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
