Электрооборудование (передний) — HITACHI LX70-3

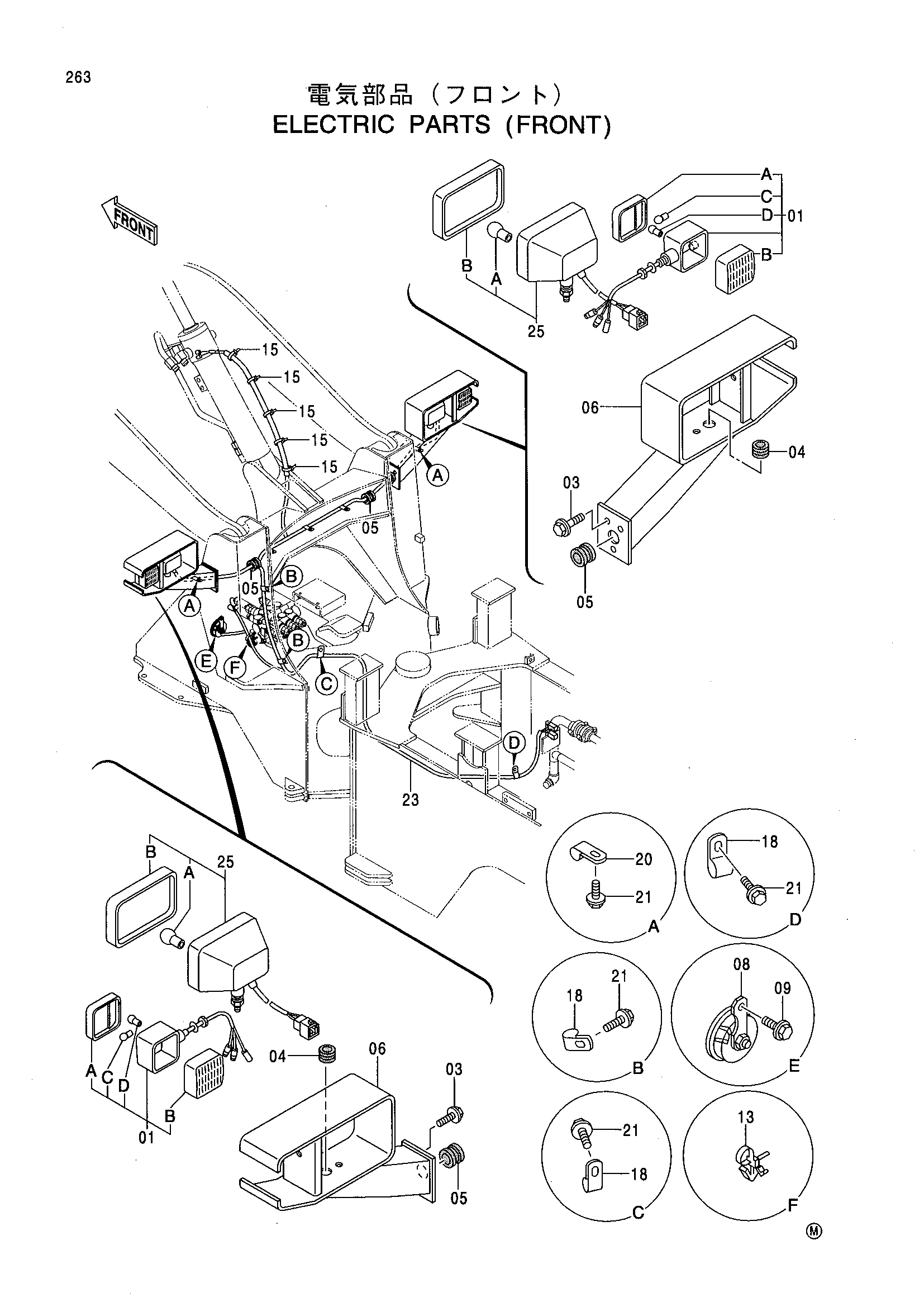

Заводская схема «Электрооборудование (передний)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4303921 | Фонарь передний | 2 |
| 01A | 4244231 | Рассеиватель | 1 |
| 01B | 4244230 | Рассеиватель | 1 |
| 01C | 4229390 | Лампа | 1 |
| 01D | 4174816 | Лампа | 1 |
| 03 | J021230 | Болт с шайбой | 6 |
| 04 | 4223991 | Резиновая втулка | 2 |
| 05 | 991964 | Резиновая втулка | 4 |
| 06 | 7035969 | Кронштейн | 2 |
| 08 | 4190705 | Звуковой сигнал | 1 |
| 09 | J020816 | Болт с шайбой | 1 |
| 13 | 4259220 | Зажим | 1 |
| 15 | 4371049 замена: 4441695 | Ленточный зажим | 5 |
| 15 | 4441695 | Ленточный зажим | 5 |
| 18 | 4190274 | Зажим | 4 |
| 20 | 4190275 | Зажим | 2 |
| 21 | J011020 | Болт с шайбой | 6 |
| 23 | 2042369 | Жгут проводов | 1 |
| 25 | 4433691 | Фара | 2 |
| 25A | 4424229 | Лампа | 1 |
| 25B | 4338893 | Рассеиватель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
