Многофункциональный плуг (многофункциональный быстросъёмное устройство) — HITACHI LX70-3

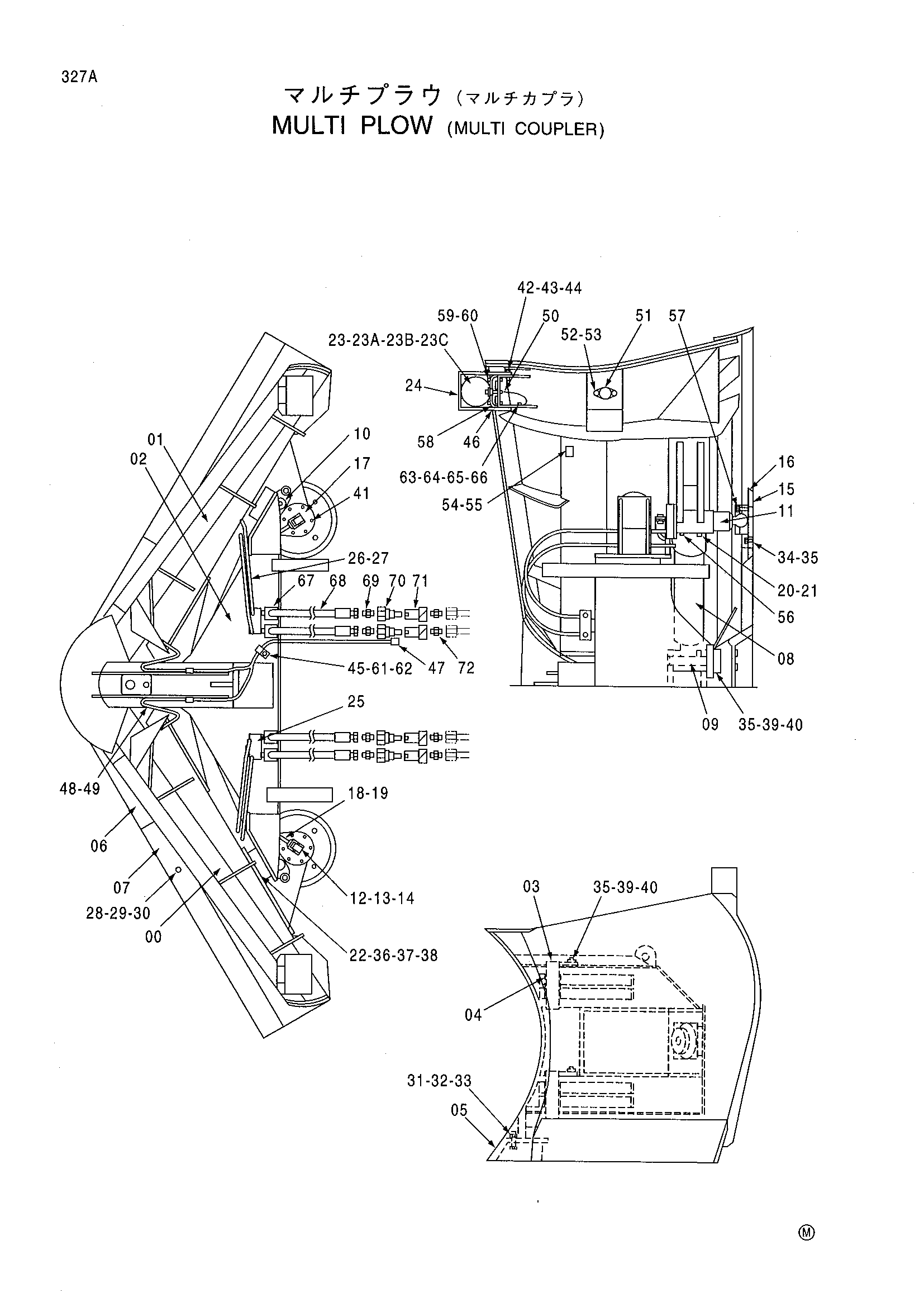

Заводская схема «Многофункциональный плуг (многофункциональный быстросъёмное устройство)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4390232	Палец	2
04	4451196 замена: 4390233	Втулка	4
05	4442042 замена: 4390234	Кромка	1
06	3079300	Куттинг-едге	2
07	3079299	Куттинг-едге	2
08	4451197	Гидроцилиндр	2
09	4390235	Палец	2
10	4254786	Палец	2
11	4449062 замена: 4254787	Шток	2
12	4449063 замена: 4254751	Болт регулировочный	2
13	A810085 замена: 4254752	Уплотнительное кольцо	2
14	A810030 замена: 4254753	Уплотнительное кольцо	2
15	4448970 замена: 4390237	Пластина	2
16	4449064 замена: 4390238	Направляющая	2
17	4449065 замена: 4254757	Крышка	2
18	4449067 замена: 4254758	Рукоятка	2
19	4144037 замена: 4254759	Пружинный штифт	2
20	4448911 замена: 4254760	Болт	2
21	4254761	Стопорная шайба	2
22	4254771	Ограничитель	2
23	4334983	Фонарь	2
23A	4295895	Лампа	2
23B	4333365	Ленз	2
23C	4360979	Ленз	2
24	8065911	Крышка	2
25	4255159	Манихолд	2
26	4451194 замена: 4255146	Шланг	1
27	94-1303	Адаптер	4
28	4274235	Болт	20
29	A590920	Пружинная шайба	20
30	4274233	U-образная гайка	20
31	J901660	Болт	5
32	A590916	Пружинная шайба	5
33	M660016	U-образная гайка	5
34	J901230	Болт	18
35	A590912	Пружинная шайба	22
36	J901260	Болт	2
37	J950012	Гайка	4
38	A590112	Плоская шайба	4
39	J901220	Болт	4
40	4390248	Плоская шайба	4
41	4254769	Винт колпачок	12
42	J901025	Болт	12
43	A590910	Пружинная шайба	12
44	J950010	Гайка	8
45	4190275	Зажим	1
46	4368361	Резиновая подушка	4
47	4351602	Жгут проводов	1
48	4390255	Жгут проводов	2
49	4390256	Трубка корругатед	2
50	4390257	Трубка корругатед	2
51	4313189	Рефлектор	2
52	M430516	Винт	4
53	A590905	Пружинная шайба	4
54	3047254	Информационная табличка	1
55	M492564	Приводной винт	2
56	J75481 замена: 4254767	Пресс-маслёнка	6
57	J75581 замена: 4254772	Пресс-маслёнка	6
58	4368360	Пластина	2
59	M500807	Гайка	16
60	A590908	Пружинная шайба	8
61	J900616	Болт	1
62	A590906	Пружинная шайба	1
63	M430310	Винт	2
64	A590903	Пружинная шайба	2
65	A590103	Плоская шайба	4
66	M500303	Гайка	2
67	94-1403	Угловой штуцер	4
68	4269730	Шланг	4
69	94-1303	Адаптер	4
70	4033129	Самоуплотняющееся соединение	4
71	4033130	Самоуплотняющееся соединение	4
72	94-1703	Адаптер	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
