Рулевое управление трубопроводы (1) — HITACHI LX70-3

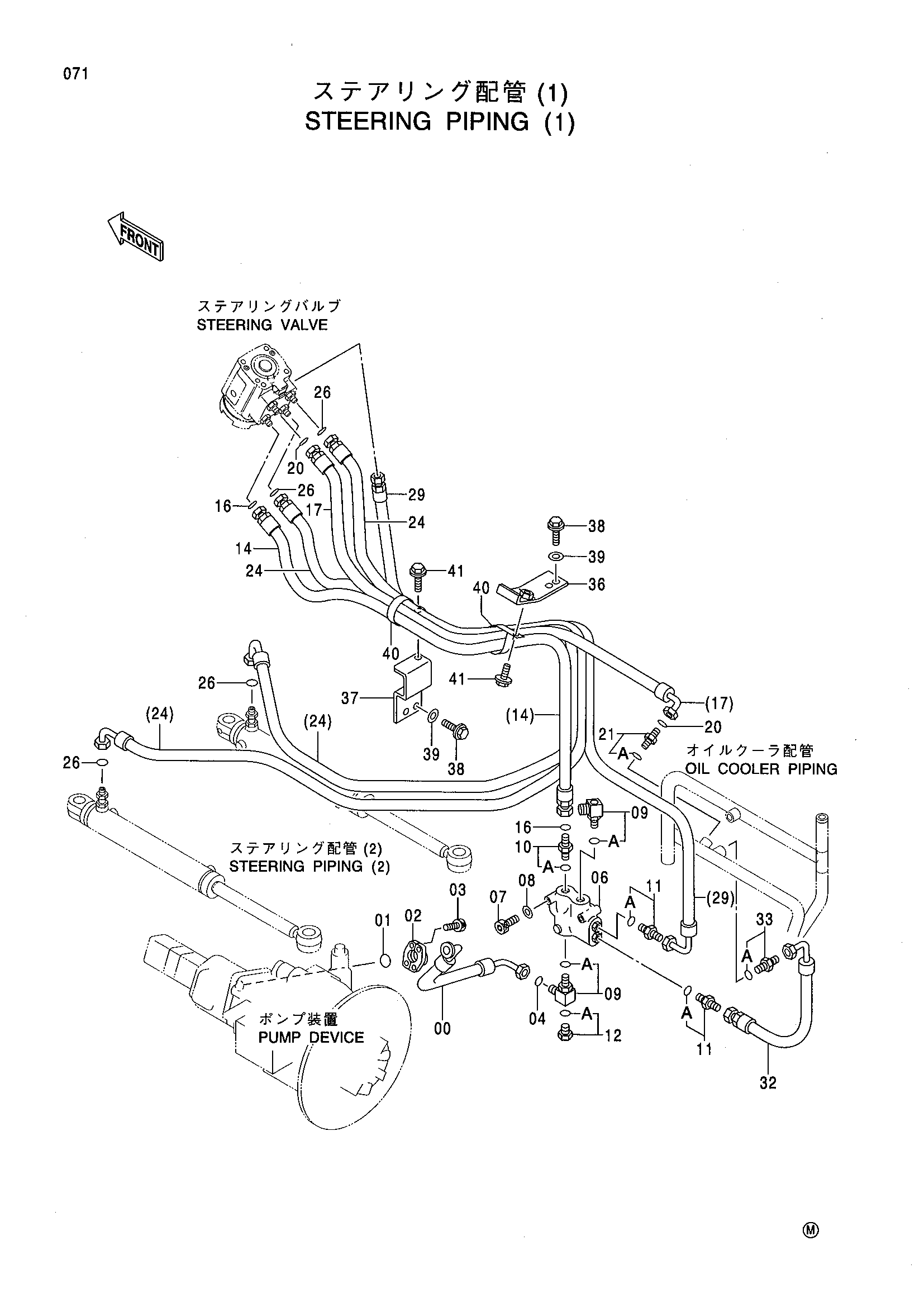

Заводская схема «Рулевое управление трубопроводы (1)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416739 | Шланг | 1 |
| 01 | 966993 | Уплотнительное кольцо | 1 |
| 02 | 962453 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | 4187328 | Уплотнительное кольцо | 1 |
| 06 | 4297692 | Флов-дивидер | 1 |
| 07 | J780880 | Болт с внутренним шестигранником | 2 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | 4415906 | Угловой штуцер | 2 |
| 09A | 4510188 | Уплотнительное кольцо | 1 |
| 10 | 4251375 | Адаптер | 1 |
| 10A | R26906R | Уплотнительное кольцо | 1 |
| 11 | 4241381 | Адаптер | 2 |
| 11A | 4510185 | Уплотнительное кольцо | 1 |
| 12 | 4174543 | Пробка | 1 |
| 12A | 4510185 | Уплотнительное кольцо | 1 |
| 14 | 4218403 | Шланг | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4439148 | Шланг | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
| 21 | 4189602 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4438229 | Шланг | 2 |
| 26 | 4138938 | Уплотнительное кольцо | 4 |
| 29 | 4439147 | Шланг | 1 |
| 32 | 4334620 | Шланг | 1 |
| 33 | 4200465 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 9753060 | Кронштейн | 1 |
| 37 | 9753061 | Кронштейн | 1 |
| 38 | J011020 | Болт с шайбой | 3 |
| 39 | A590110 | Плоская шайба | 3 |
| 40 | 4193816 | Зажим | 2 |
| 41 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
