Муфта — HITACHI LX70-3

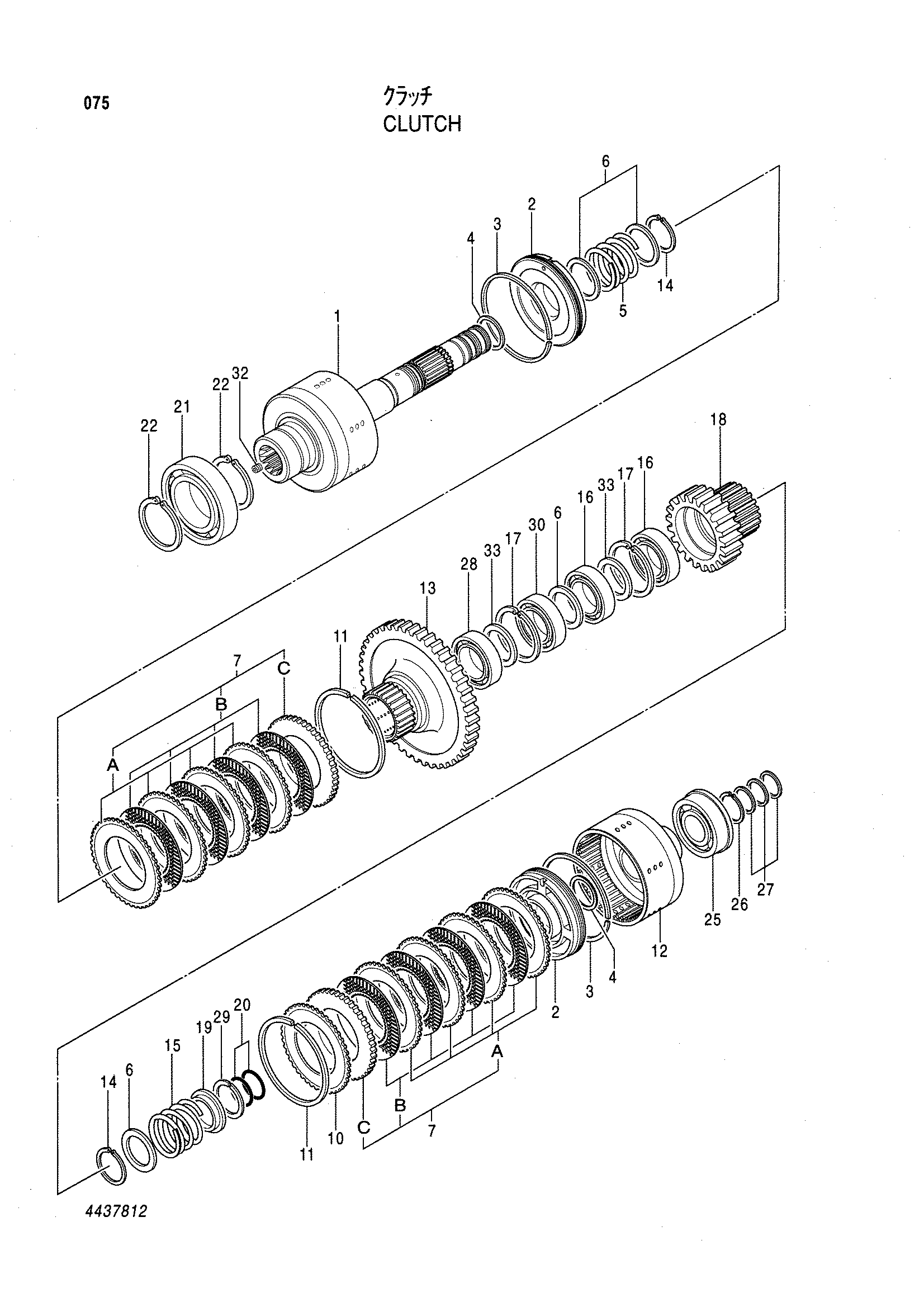

Заводская схема «Муфта» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4437812 | Муфта | 1 | |
| 1 | 4437872 | Вал | 1 |
| 2 | 4437873 | Поршень | 2 |
| 3 | 4342362 | Поршневое кольцо | 2 |
| 4 | 4342237 | Поршневое кольцо | 2 |
| 5 | 4342395 | Пружина | 1 |
| 6 | 4342350 | Шайба | 4 |
| 7 | 4437881 | Комплект | 2 |
| 7A | 4437874 | Пластина | 4 |
| 7B | 4437875 | Дисковый | 4 |
| 7C | 4342357 | Пластина задний | 1 |
| 10 | 4437876 | Пластина | 1 |
| 11 | 4342236 | Стопорное кольцо | 2 |
| 12 | 4437877 | Крышка | 1 |
| 13 | 4437878 | Шестерня | 1 |
| 14 | 991345 | Стопорное кольцо | 2 |
| 15 | 4342396 | Пружина | 1 |
| 16 | 4342382 | Шариковый подшипник | 2 |
| 17 | 988850 | Стопорное кольцо | 2 |
| 18 | 4437879 | Шестерня | 1 |
| 19 | 4342412 | Опора | 1 |
| 20 | 4432094 | Уплотнительное кольцо | 2 |
| 21 | 4069219 | Шариковый подшипник | 1 |
| 22 | 991349 | Стопорное кольцо | 2 |
| 25 | 931501 | Шариковый подшипник | 1 |
| 26 | 962002 | Стопорное кольцо | 1 |
| 27 | 4342351 | Уплотнительное кольцо | 3 |
| 28 | 4504606 | Шариковый подшипник | 1 |
| 29 | 4342383 | Стопорное кольцо | 1 |
| 30 | 988455 | Шариковый подшипник | 1 |
| 32 | 4342386 | Кхоке | 1 |
| 33 | 4437880 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
