Передний гидроцилиндр (хи-лифт) — HITACHI LX70-3

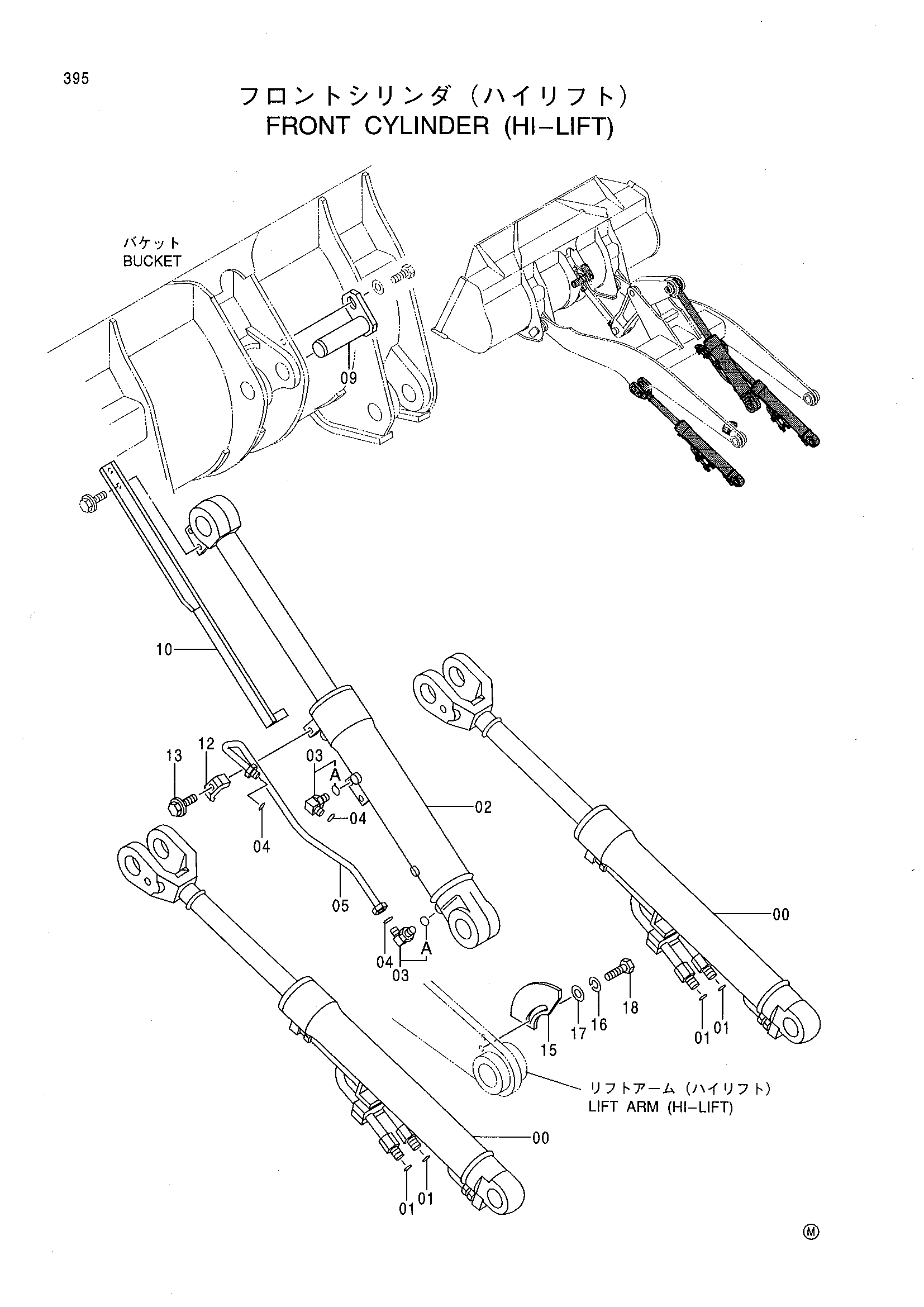

Заводская схема «Передний гидроцилиндр (хи-лифт)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4435778 | Гидроцилиндр рукояти | 2 |
| 01 | 4187308 | Уплотнительное кольцо | 4 |
| 02 | 4266360 | Гидроцилиндр ковша | 1 |
| 03 | 4187192 | Угловой штуцер | 2 |
| 03A | U12547U | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 3 |
| 05 | 8059896 | Трубка | 1 |
| 09 | 8042135 | Палец | 1 |
| 10 | 9736275 | Штанга | 1 |
| 12 | 4190125 | Хомут трубки | 1 |
| 13 | J011245 | Болт с шайбой | 1 |
| 15 | 4214593 | Пластина | 1 |
| 16 | A590912 | Пружинная шайба | 2 |
| 17 | A590112 | Плоская шайба | 2 |
| 18 | J901225 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
