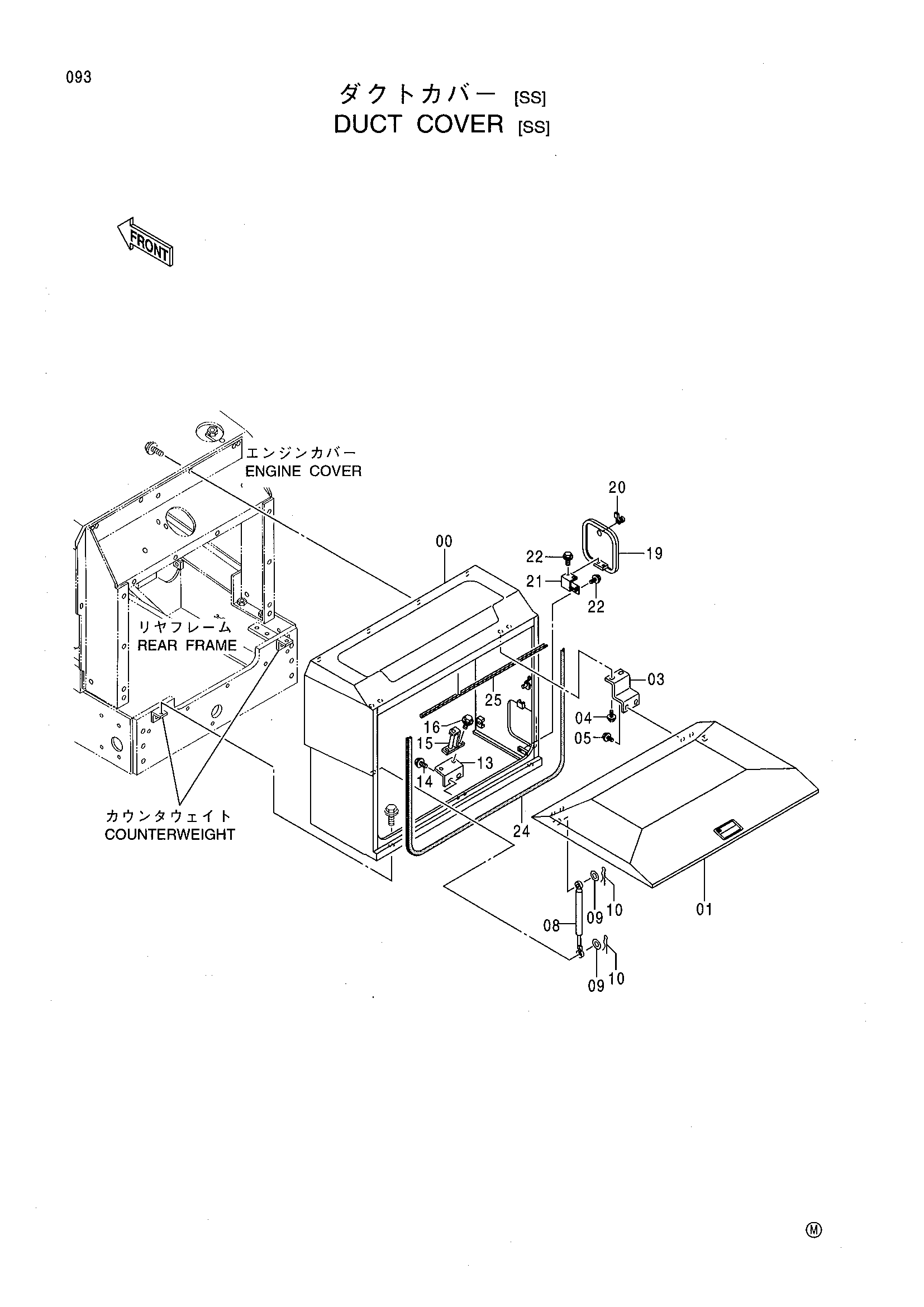

Воздуховод крышка [SS] — HITACHI LX70-3
Заводская схема «Воздуховод крышка [SS]» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Воздуховод крышка [SS] HITACHI LX70-3](/catalog-drawings/3c/3cd9be9e-0a4d-4663-b16d-23571ccb6501.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007397 | Крышка | 1 |
| 01 | 6019622 | Воздуховод воздушный | 1 |
| 03 | 4446045 | Кронштейн | 2 |
| 04 | J021025 | Болт с шайбой | 4 |
| 05 | J031025 | Болт с шайбой | 4 |
| 08 | 4416412 | Стойка гидроцилиндр | 2 |
| 09 | A590108 | Плоская шайба | 4 |
| 10 | 4022697 | Стопорный палец | 4 |
| 13 | 9755838 | Кронштейн | 1 |
| 14 | J021025 | Болт с шайбой | 2 |
| 15 | 9753112 | Защёлка | 1 |
| 16 | J020816 | Болт с шайбой | 2 |
| 19 | 9755885 | Крышка | 1 |
| 20 | 4363437 | Шпонка | 1 |
| 21 | 9755886 | Петля | 1 |
| 22 | J020816 | Болт с шайбой | 4 |
| 24 | 4438660 | Резиновая прокладка | 1 |
| 25 | 4451741 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
