Тхермик райс стекло <тво-сеатер стальной кабина> — HITACHI LX70-3

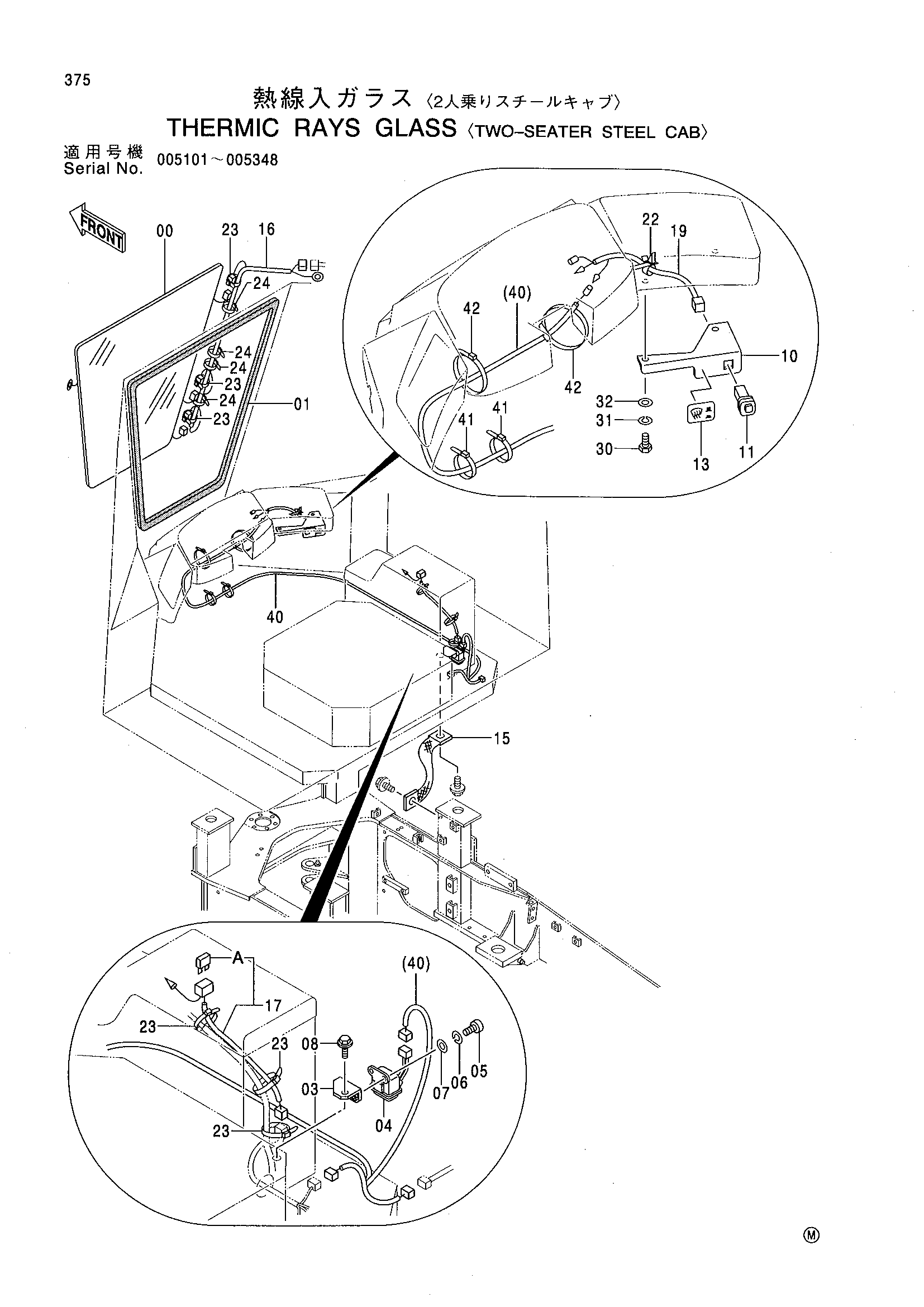

Заводская схема «Тхермик райс стекло <тво-сеатер стальной кабина>» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4440953 | Стекло | 1 |
| 01 | 4451581 | Уплотнитель | 1 |
| 03 | 9756353 | Кронштейн | 1 |
| 04 | 4333233 | Реле | 1 |
| 05 | M430616 | Винт | 2 |
| 06 | A590906 | Пружинная шайба | 2 |
| 07 | A590106 | Плоская шайба | 2 |
| 08 | J020820 | Болт с шайбой | 1 |
| 10 | 8083489 | Кронштейн | 1 |
| 11 | 4441726 | Выключатель | 1 |
| 13 | 4451585 | Информационная табличка | 1 |
| 15 | 4225072 | Провод масса | 1 |
| 16 | 3091659 | Жгут проводов | 1 |
| 17 | 4451471 | Жгут проводов | 1 |
| 17A | 4195596 | Предохранитель(20A) | 1 |
| 19 | 3091592 | Жгут проводов | 1 |
| 22 | 4254600 | Зажим | 1 |
| 23 | 4055312 | Ленточный зажим | 9 |
| 24 | 4289708 | Зажим | 4 |
| 30 | J900816 | Болт | 2 |
| 31 | A590908 | Пружинная шайба | 2 |
| 32 | A590108 | Плоская шайба | 2 |
| 40 | 3091594 | Жгут проводов | 1 |
| 41 | 4055312 | Ленточный зажим | 2 |
| 42 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
