Масляный радиатор трубопроводы (HST, погрузчик) — HITACHI LX70-2 JPN

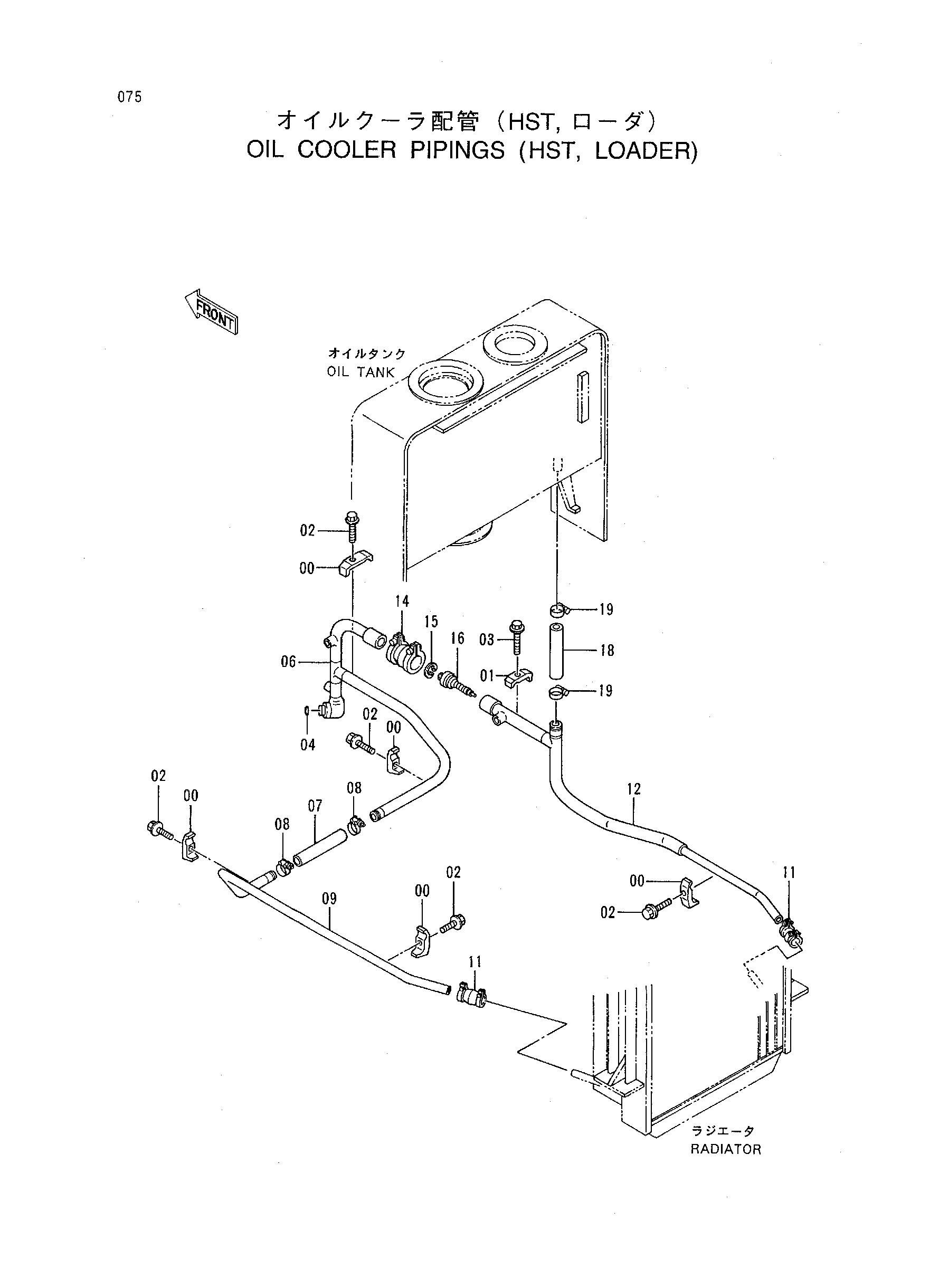

Заводская схема «Масляный радиатор трубопроводы (HST, погрузчик)» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190126 | Хомут трубки | 5 |
| 01 | 4190127 | Хомут трубки | 1 |
| 02 | J011255 | Болт с шайбой | 5 |
| 03 | J011270 | Болт с шайбой | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 1 |
| 06 | 8054117 | Трубка | 1 |
| 07 | 4033338 | Резиновый шланг | 1 |
| 08 | 4296061 | Хомут шланга | 2 |
| 09 | 3069119 | Трубка | 1 |
| 11 | 4073889 | Муфта | 2 |
| 12 | 8057504 | Трубка | 1 |
| 14 | 4067834 | Муфта | 1 |
| 15 | 991718 | Стопорное кольцо | 1 |
| 16 | 4255211 | Клапан | 1 |
| 18 | 4084123 | Резиновый шланг | 1 |
| 19 | 4296063 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
