Муфта — HITACHI LX70-2 JPN

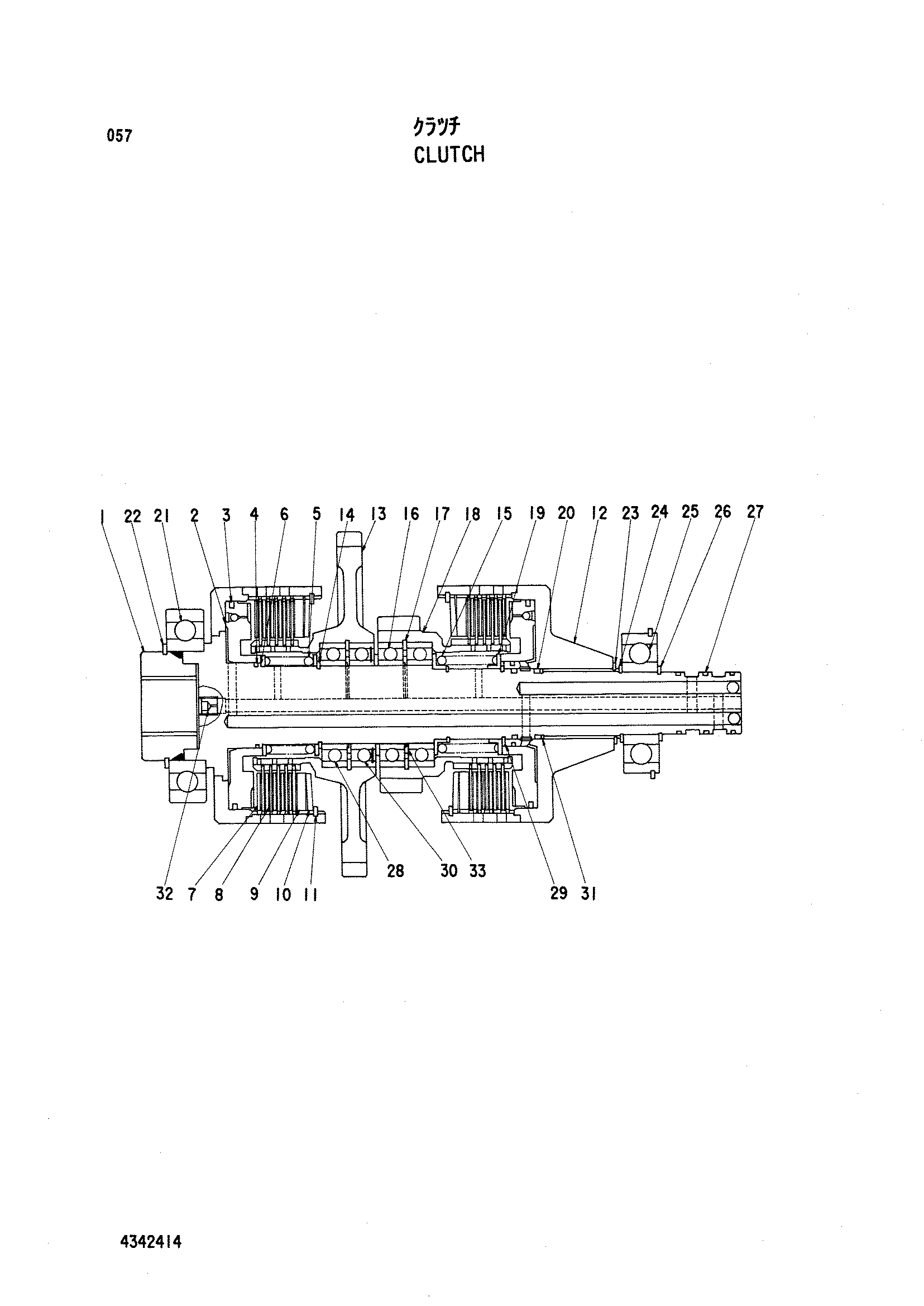

Заводская схема «Муфта» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4342414 | Муфта | 1 | |
| 1 | 4342406 | Вал | 1 |
| 2 | 4342407 | Поршень | 2 |
| 3 | 4342362 | Поршневое кольцо | 2 |
| 4 | 4342237 | Поршневое кольцо | 2 |
| 5 | 4342395 | Пружина | 1 |
| 6 | 4342350 | Шайба | 3 |
| 7 | 4342353 | Пластина | 10 |
| 8 | 4342363 | Дисковый | 10 |
| 9 | 4342354 | Пластина задний | 2 |
| 9 | 4342355 | Пластина задний | 2 |
| 9 | 4342356 | Пластина задний | 2 |
| 9 | 4342357 | Пластина задний | 2 |
| 9 | 4342358 | Пластина задний | 2 |
| 9 | 4342359 | Пластина задний | 2 |
| 9 | 4342360 | Пластина задний | 2 |
| 10 | 4342408 | Пластина | 2 |
| 11 | 4342236 | Стопорное кольцо | 2 |
| 12 | 4342409 | Крышка | 1 |
| 13 | 4342410 | Шестерня | 1 |
| 14 | 991345 | Стопорное кольцо | 1 |
| 15 | 4342396 | Пружина | 1 |
| 16 | 4342382 | Шариковый подшипник | 2 |
| 17 | 988850 | Стопорное кольцо | 2 |
| 18 | 4342411 | Шестерня | 1 |
| 19 | 4342412 | Опора | 2 |
| 20 | A811040 | Уплотнительное кольцо | 2 |
| 21 | 4069219 | Шариковый подшипник | 1 |
| 22 | 991349 | Стопорное кольцо | 1 |
| 23 | 959499 | Стопорное кольцо | 1 |
| 24 | 4342364 | Шайба | 1 |
| 25 | 931501 | Шариковый подшипник | 1 |
| 26 | 962002 | Стопорное кольцо | 1 |
| 27 | 4342351 | Уплотнительное кольцо | 3 |
| 28 | 4504606 | Шариковый подшипник | 1 |
| 29 | 4342383 | Стопорное кольцо | 2 |
| 30 | 988455 | Шариковый подшипник | 1 |
| 31 | 4342413 | Опорное кольцо | 1 |
| 32 | 4342386 | Кхоке | 1 |
| 33 | 4342352 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
