Гидроцилиндр. подъём — HITACHI LX70-2 JPN

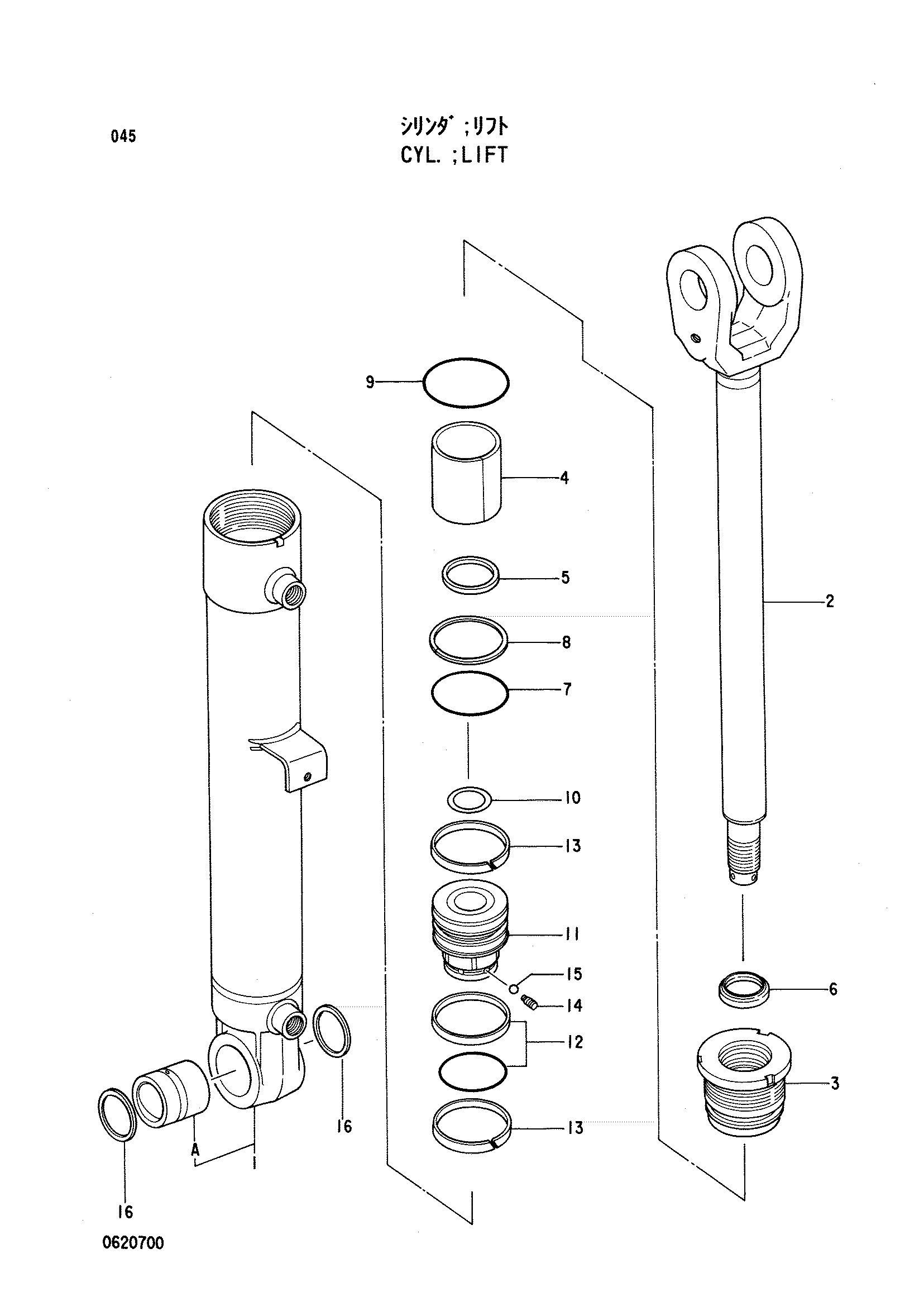

Заводская схема «Гидроцилиндр. подъём» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4285053 | Гидроцилиндр. подъём | 1 | |
| 1 | 0620701 | Труба гидроцилиндра | 1 |
| 1A | 0341303 | Втулка пальца | 1 |
| 2 | 0620702 | Шток поршня | 1 |
| 3 | 0620703 | Головка гидроцилиндра | 1 |
| 4 | 4004676 | Втулка | 1 |
| 5 | 4070039 | U-образная манжета | 1 |
| 6 | 0498405 | Грязесъёмное кольцо | 1 |
| 7 | A811095 | Уплотнительное кольцо | 1 |
| 8 | 0254905 | Опорное кольцо | 1 |
| 9 | A810100 | Уплотнительное кольцо | 1 |
| 10 | 0380707 | Регулировочная шайба | 1 |
| 11 | 0620704 | Поршень | 1 |
| 12 | 0240807 | Кольцо уплотнение в сборе | 1 |
| 13 | 0620705 | Кольцо | 1 |
| 14 | 0310612 | Установочный винт | 1 |
| 15 | 0111818 | Стальной шарик | 1 |
| 16 | 0341304 | Грязесъёмное кольцо | 2 |
| 100 | 4341899 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
