Радиатор трубопроводы (кондиционер.)<кабина> — HITACHI LX70-2 JPN

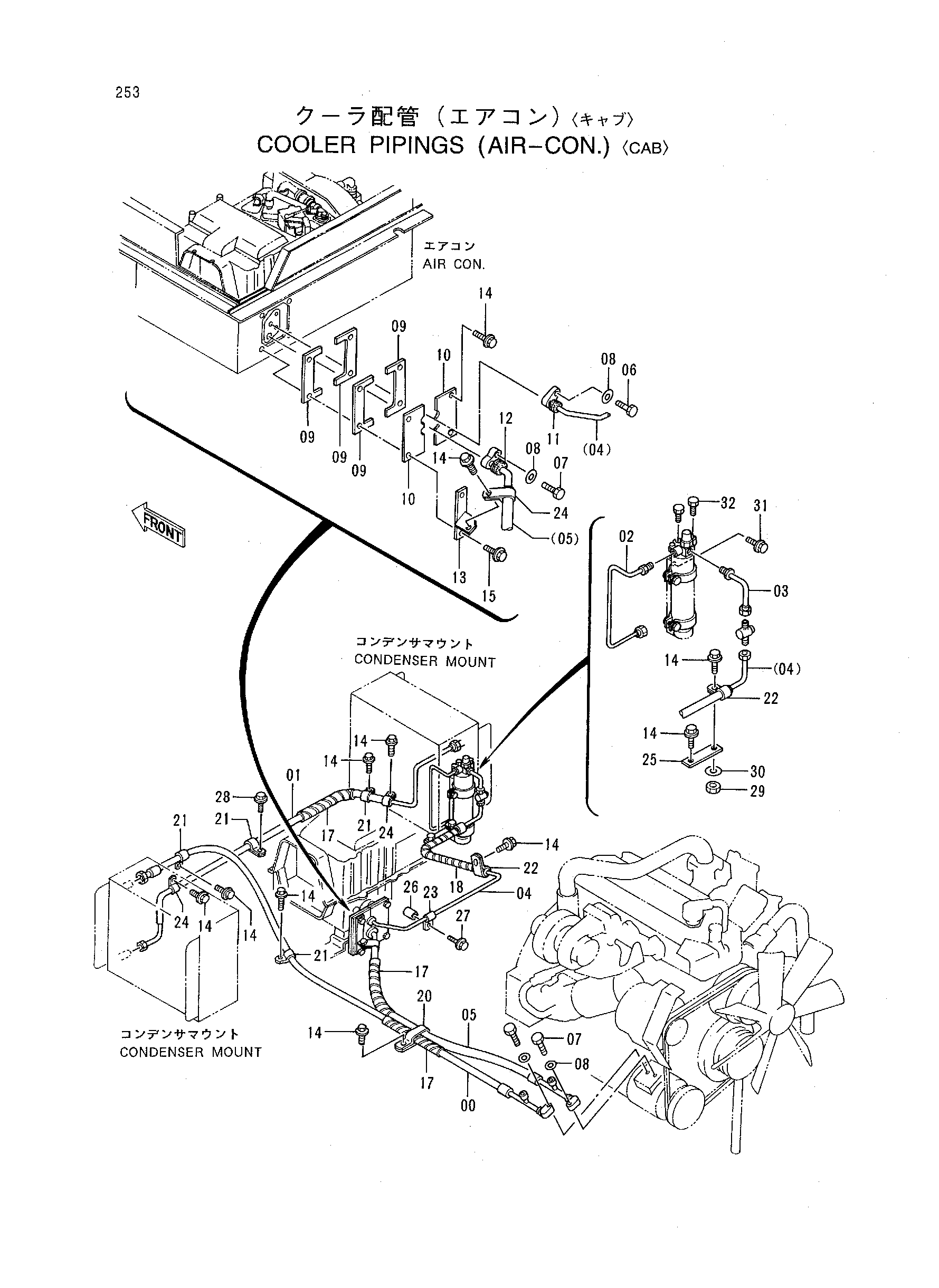

Заводская схема «Радиатор трубопроводы (кондиционер.)<кабина>» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334655 | Шланг | 1 |
| 01 | 4334656 | Шланг | 1 |
| 02 | 4334632 | Трубка | 1 |
| 03 | 4334640 | Трубка | 1 |
| 04 | 4334681 | Шланг | 1 |
| 05 | 4334654 | Шланг всасывание | 1 |
| 06 | J900630 | Болт | 1 |
| 06 | J900625 | Болт | 1 |
| 07 | J900635 | Болт | 3 |
| 07 | J900630 | Болт | 3 |
| 08 | A590106 | Плоская шайба | 4 |
| 09 | 4338590 | Проставка | 4 |
| 10 | 4338246 | Крышка | 2 |
| 11 | 4224110 | Резиновая втулка | 1 |
| 12 | 4263943 | Резиновая втулка | 1 |
| 13 | 9743015 | Кронштейн | 1 |
| 14 | J021025 | Болт с шайбой | 12 |
| 15 | J021030 | Болт с шайбой | 2 |
| 17 | 4044420 | Защитный кожух | 3 |
| 18 | 4133527 | Защитный кожух | 1 |
| 20 | 4190266 | Зажим | 1 |
| 21 | 4190274 | Зажим | 4 |
| 22 | 4190273 | Зажим | 2 |
| 23 | 4190271 | Зажим | 1 |
| 24 | 4190263 | Зажим | 3 |
| 25 | 4338022 | Стойка | 1 |
| 26 | 4071879 | Проставка | 1 |
| 27 | J021045 | Болт с шайбой | 1 |
| 28 | J021020 | Болт с шайбой | 1 |
| 29 | J950010 | Гайка | 1 |
| 30 | A590110 | Плоская шайба | 1 |
| 31 | J020825 | Болт с шайбой | 2 |
| 32 | J900625 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
