Глушитель <70SSS> — HITACHI LX70-2 JPN

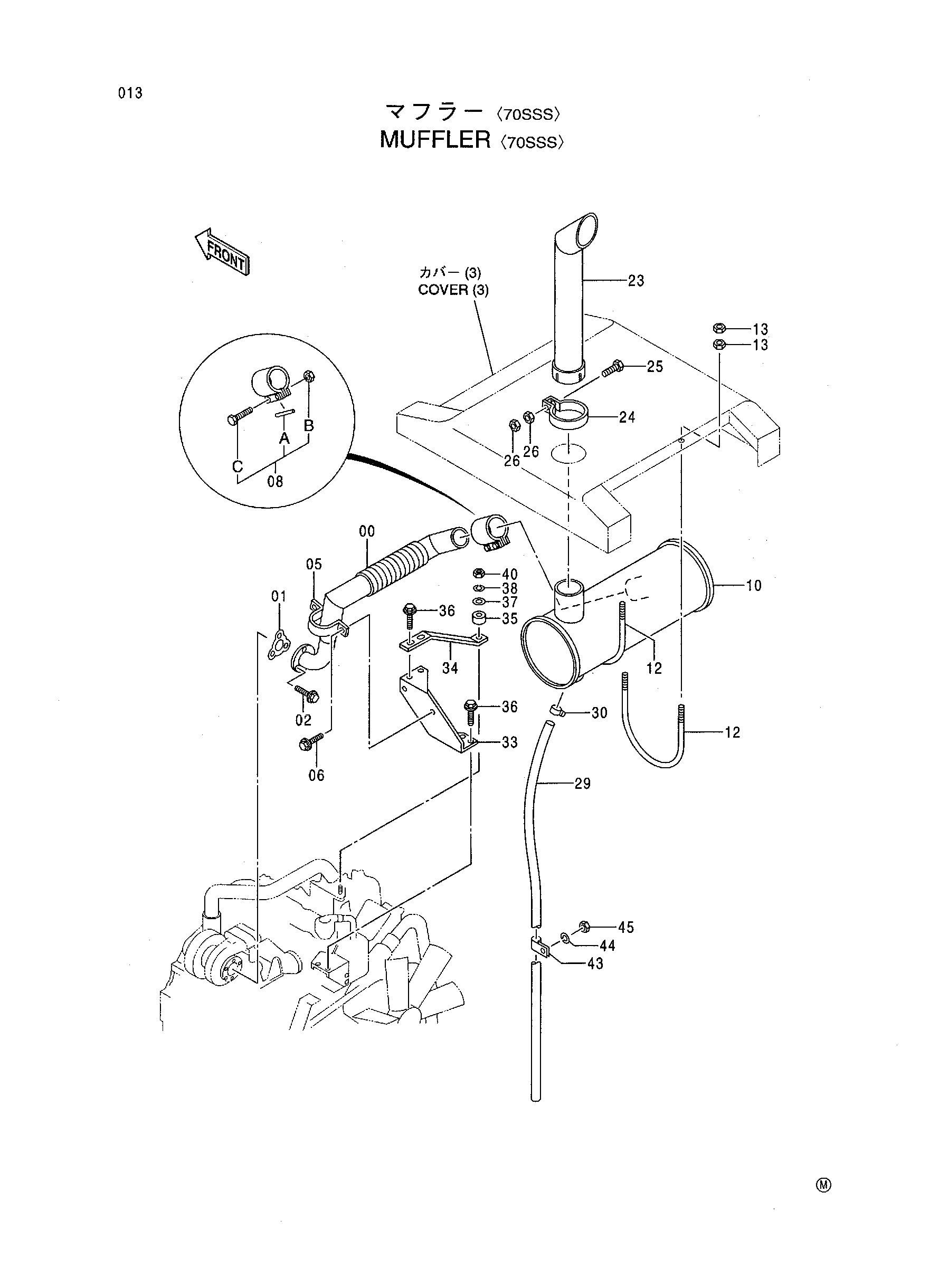

Заводская схема «Глушитель <70SSS>» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8064562 | Выпускная труба | 1 |
| 01 | 4340959 | Прокладка | 1 |
| 02 | J010825 | Болт с шайбой | 3 |
| 05 | 4203727 | Хомут трубки | 1 |
| 06 | J011030 | Болт с шайбой | 2 |
| 08 | 4190587 | Хомут | 1 |
| 08A | 4162835 | Прокладка | 1 |
| 08B | 4162837 | Гайка | 2 |
| 08C | 4162836 | Болт | 2 |
| 10 | 4365411 | Глушитель | 1 |
| 12 | 4189055 | U-образный болт | 2 |
| 13 | M520010 | Гайка | 8 |
| 23 | 8065346 | Выпускная труба | 1 |
| 24 | 4286833 | Хомут | 1 |
| 25 | M261050 | Болт | 1 |
| 26 | M520010 | Гайка | 2 |
| 29 | 4247945 | Шланг | 1 |
| 30 | 4508575 | Хомут шланга | 1 |
| 33 | 8060802 | Кронштейн | 1 |
| 34 | 4360976 | Стойка | 1 |
| 35 | 4155334 | Проставка | 1 |
| 36 | J021025 | Болт с шайбой | 4 |
| 37 | A590110 | Плоская шайба | 1 |
| 38 | A590910 | Пружинная шайба | 1 |
| 40 | J950010 | Гайка | 1 |
| 43 | 4190272 | Зажим | 1 |
| 44 | A590910 | Пружинная шайба | 1 |
| 45 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
