Боостер — HITACHI LX70-2 JPN

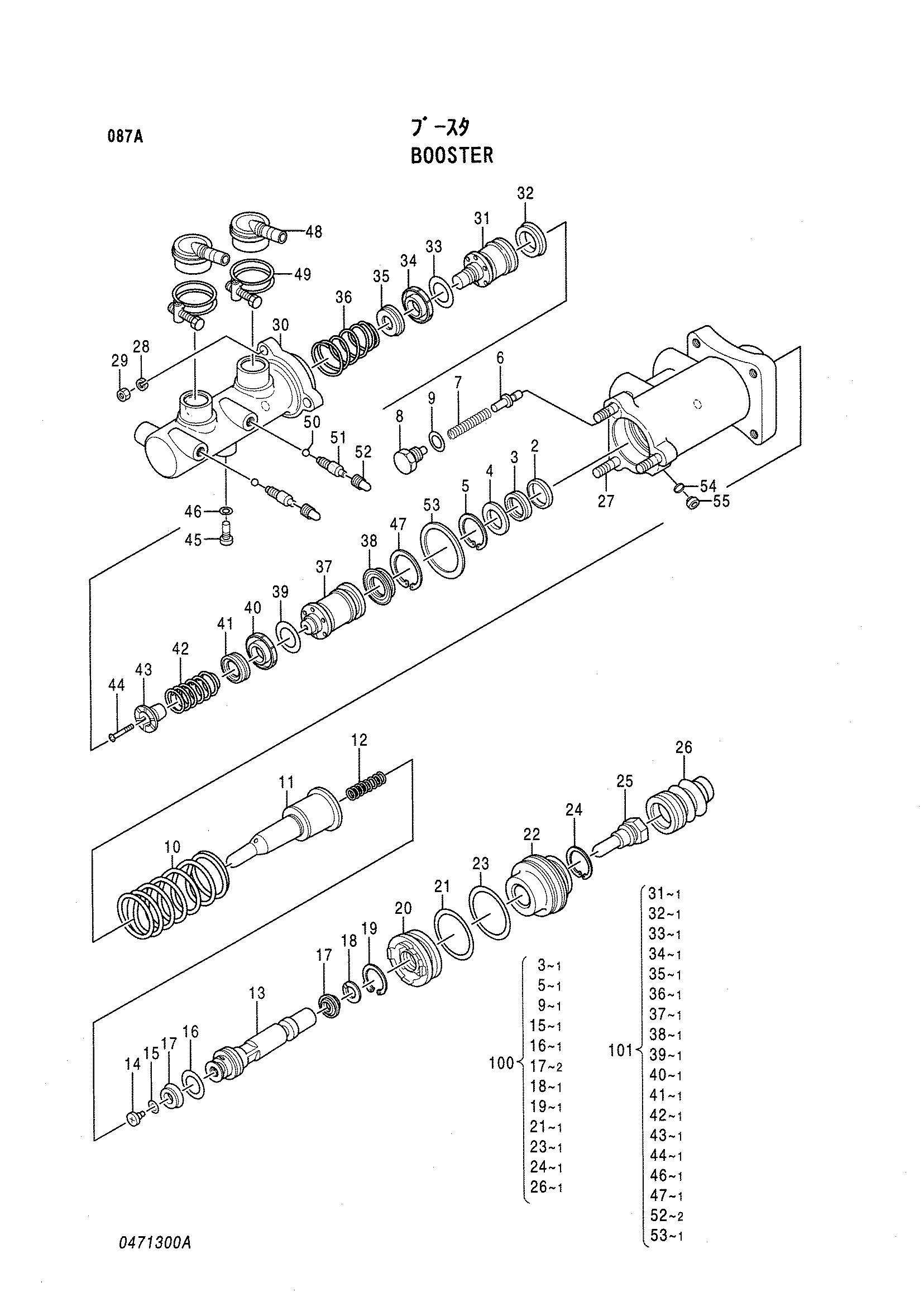

Заводская схема «Боостер» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4299361	Боостер	1
1-29	0471301	Гидроцилиндр	1
3	0471316	Чашка	1
5	0471317	Стопорное кольцо	1
6	0471302	Предохранительный клапан	1
7	0471303	Пружина	1
9	962567	Уплотнительное кольцо	1
10	0471304	Пружина	1
11-2	0471305	Гидроцилиндр	1
11	0471306	Плунжер	1
12	0471307	Пружина	1
13	0471308	Поршень	1
15	4092111	Уплотнительное кольцо	1
16	955656	Уплотнительное кольцо	1
17	0471318	Чашка	2
18	0471319	Опорное кольцо	1
19	0471320	Стопорное кольцо	1
20	0471309	Поршень	1
21	4038475	Уплотнительное кольцо	1
23	A810055	Уплотнительное кольцо	1
24	0471321	Стопорное кольцо	1
26	0471322	Защитный чехол	1
30-5	0471310	Гидроцилиндр	1
31	0471323	Поршень	1
32	0471324	Чашка	1
33	0471325	Проставка	1
34	0471326	Чашка	1
35	0471327	Седло пружины	1
36	0471328	Пружина	1
37	0471329	Поршень	1
38	0471330	Чашка	1
39	0471331	Проставка	1
40	0471332	Чашка	1
41	0471333	Сиденье	1
42	0471334	Пружина	1
43	0471335	Фиксатор	1
44	0471336	Винт	1
45	0471311	Ограничитель	1
46	4092111	Уплотнительное кольцо	1
47	0471337	Стопорное кольцо	1
48	0471312	Пресс-маслёнка	2
49	0395125	Лента	2
50	0471313	Шарик	2
51	0471314	Винт	2
52	0471315	Колпачок	2
53	0471338	Уплотнение	1
100	4360768	Комплект репаир	1
101	4331894	Комплект репаир	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
