Каталог запчастей HITACHI
Погрузчик линкаге — HITACHI LX70-2 JPN

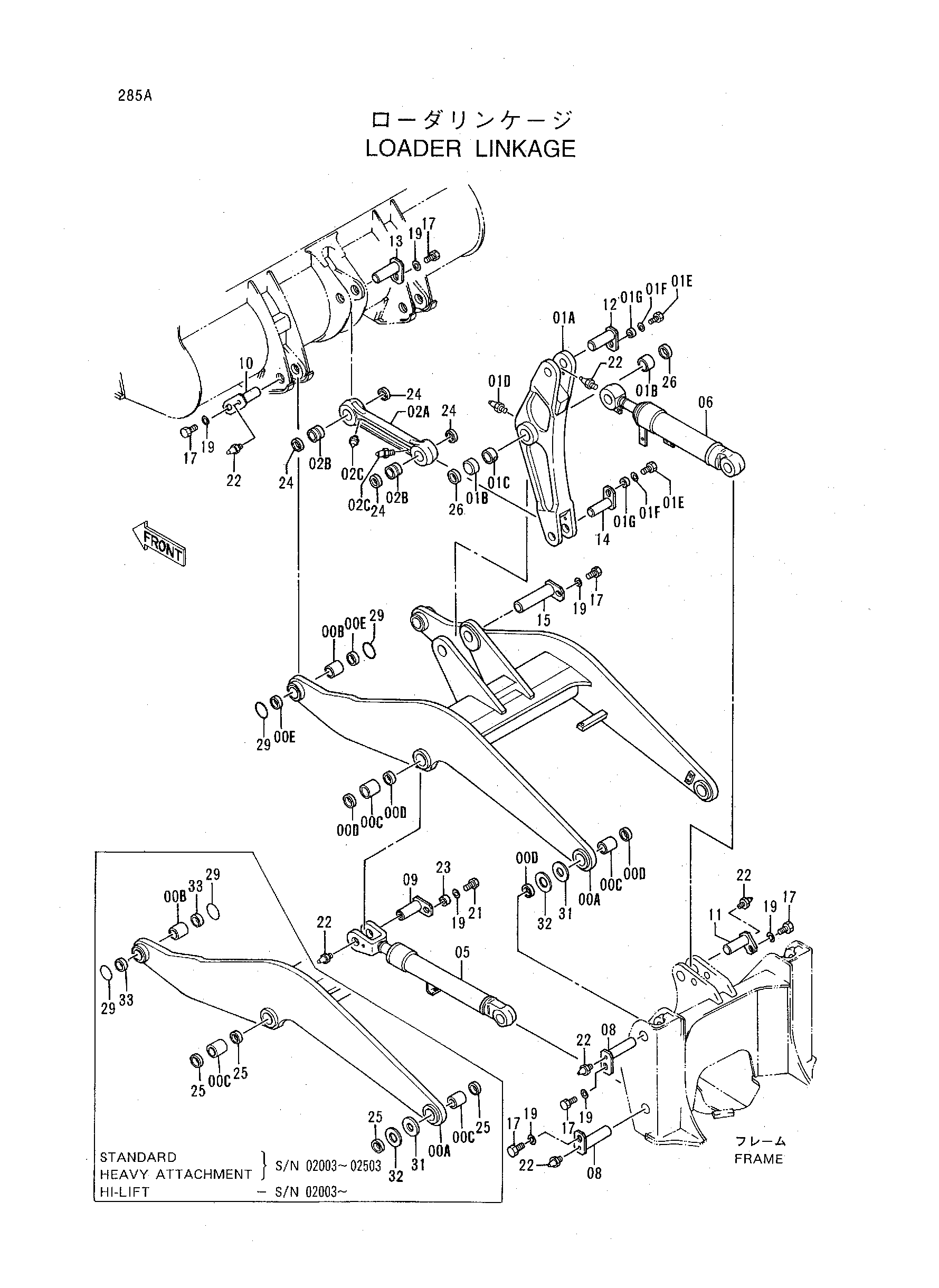

Заводская схема «Погрузчик линкаге» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-C | 9112992 замена: 7031972 | Рукоять подъём в сборе | 1 |
| 00A-E | 7031972 | Рукоять подъём в сборе | 1 |
| 00A-C | 9135108 | Рукоять подъём в сборе | 1 |
| 00A | 6014372 замена: 6014921 | Рукоять подъём | 1 |
| 00A | 6014921 | Рукоять подъём | 1 |
| 00A | 6014323 | Рукоять подъём | 1 |
| 00B | 4289279 | Втулка | 2 |
| 00C | 3055840 | Втулка | 4 |
| 00D | 4094086 | Пылезащитное уплотнение | 8 |
| 00E | 4094087 | Пылезащитное уплотнение | 4 |
| 01A-G | 9137785 | Кранк белл в сборе | 1 |
| 01A | 2025646 | Кранк белл | 1 |
| 01B | 3042771 | Втулка | 2 |
| 01C | 4226238 | Проставка | 1 |
| 01D | J75481 | Пресс-маслёнка | 1 |
| 01E | J901635 | Болт | 2 |
| 01F | 4087197 | Шайба | 2 |
| 01G | 4332708 | Бобышка | 2 |
| 02A-C | 9113708 | Тяга в сборе | 1 |
| 02A-C | 9098864 | Тяга в сборе | 1 |
| 02A-C | 9091796 | Тяга в сборе | 1 |
| 02A | 2036609 | Тяга | 1 |
| 02A | 8049759 | Тяга | 1 |
| 02A | 2028831 | Тяга | 1 |
| 02B | 4261268 | Втулка | 2 |
| 02B | 3042770 | Втулка | 2 |
| 02B | 3042334 | Втулка | 2 |
| 02C | J75481 | Пресс-маслёнка | 2 |
| 05 | 4285053 | Гидроцилиндр. подъём | 2 |
| 06 | 4285054 | Гидроцилиндр ковша | 1 |
| 06 | 4266360 | Гидроцилиндр ковша | 1 |
| 08 | 8054276 | Палец | 4 |
| 09 | 8054280 | Палец | 2 |
| 10 | 8054277 | Палец | 2 |
| 11 | 8054141 | Палец | 1 |
| 12 | 8054142 | Палец | 1 |
| 13 | 8054278 | Палец | 1 |
| 13 | 8042135 | Палец | 1 |
| 14 | 8054279 | Палец | 1 |
| 15 | 8051510 | Палец | 1 |
| 17 | J901220 | Болт | 9 |
| 19 | 4183252 | Шайба | 11 |
| 21 | J901230 | Болт | 2 |
| 22 | J75481 | Пресс-маслёнка | 10 |
| 23 | 4252958 | Бобышка | 2 |
| 24 | 4094087 | Пылезащитное уплотнение | 4 |
| 25 | 4094086 | Пылезащитное уплотнение | 8 |
| 25 | 4094086 | Пылезащитное уплотнение | 8 |
| 26 | 4065687 | Пылезащитное уплотнение | 2 |
| 29 | 4066923 | Уплотнительное кольцо | 4 |
| 31 | 4179807 | Шайба | 2 |
| 32 | 4179808 | Шайба | 3 |
| 33 | 4094087 | Пылезащитное уплотнение | 4 |
| 33 | 4094087 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
